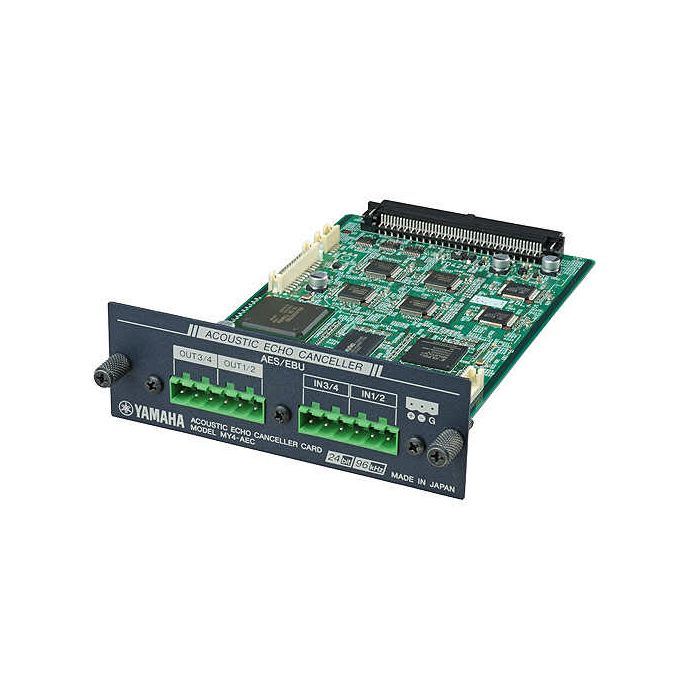

Yamaha MY4-AEC

Dank ihrer enormen Flexibilität bei der DSP-gestützten Signalverarbeitung und beim Ein- und Ausgangsrouting genießt die Yamaha-DME-Serie in zahlreichen Bereichen einen hervorragenden Ruf. Hierzu zählen nicht zuletzt die Theaterbranche sowie natürlich Rundfunk und Fernsehen. Aber auch bei gewerblichen Installationen und Live-Events sind die Mixing-Engines äußerst beliebt. Jetzt erweitert das japanische Unternehmen mit der neuen MY4-AEC Echo-Cancelling-Karte einmal mehr das Leistungsvermögen der digitalen Multitalente und sorgt nun auch im Wachstumssegment der Audio/Video-Konferenztechnik für hoch auflösenden Sound bei bestmöglicher Flexibilität.

Videokonferenzsysteme sind aus dem Wirtschaftsleben nicht mehr wegzudenken und gleich in mehrfacher Hinsicht wertvoll: Betriebe sparen durch sie enorme Reisekosten und Reisezeit, zudem verbessern sie die Produktivität und schonen die Umwelt. Im Zuge der Einführung von "High Definition"-Video (HD) im Konferenzsegment erfreuen sich auch Yamaha-DME-Systeme zunehmender Popularität – denn schließlich soll nicht nur das Bild scharf, sondern auch der Ton klar und deutlich sein.

Beim „Echo Cancelling“ wird jenes störende Echo, welches unweigerlich entsteht, wenn der Lautsprechersound vom Mikrofon im selben Raum wieder abgenommen wird, aus dem Signal entfernt. Die Verwendung von DME-Systemen in Konferenzräumen, wo die Signalverarbeitung und das Routing sehr anspruchsvoll sind, ist weit verbreitet. Gleichzeitig hat Yamaha von zahlreichen Kunden, die DMEs bei Meetings im Einsatz haben, immer wieder Anfragen bezüglich dieser komplexen Echo-Problematik bekommen. Die Firma hat darauf reagiert und eine spezielle Prozessor-Karte entwickelt: die Interface-Karte MY4-AEC.

Die Karte eignet sich hervorragend für große Konferenzsäle und Meetings, bei denen sich die Teilnehmer an unterschiedlichen Orten befinden. Sie verfügt über vier Kanäle mit "Adaptive Echo Cancelling"-Technologie (AEC), bei der je nach Umgebung und verwendetem Equipment automatisch die besten Einstellungen vorgenommen werden. Außerdem ist das Interface mit einer leistungsfähigen Geräuschunterdrückung ausgestattet, um konstante Störungen wie Lüfter-Geräusche oder das Brummen einer Klimaanlage abzusenken.

Für die Verwendung in sehr großen Sälen, wo die Konferenzteilnehmer mithilfe von Mikrofonen und einer PA verstärkt werden müssen, verfügt die MY4-AEC über eine 4-Kanal-Feedback-Unterdrückung mit 42 Notch-Filterbändern pro Kanal. Jeder Kanal hat zudem die Parameter "Width" (Breite) und "Depth" (Tiefe), über deren Einstellung sich ein stets optimaler Pegel erreichen lässt. Die Karte kann Delays mit einer Länge von bis zu maximal 400ms unterdrücken und sorgt so auch dann für einen klaren Ton, wenn der Raum oder die Distanzen bei der Konferenz sehr groß sind.

Die MY4-AEC hat diverse Features, dank derer eine hohe Audioqualität erreicht wird. Die Samplingfrequenz ist auf 48 kHz ausgelegt, aber die Karte kann auch in 96-kHz-Systemen verwendet werden, wobei dann die Anzahl der Kanäle von vier auf zwei reduziert wird. Dank eines großen Übertragungsbereiches (20 Hz bis 20 kHz) wird der Klang der Sprache bei Internet-Konferenzen stark verbessert und für eine natürlich klingende Konversation gesorgt.

Um den Einsatz weiteren Digital-Equipments zu ermöglichen, verfügt die MY4-AEC über vier AES/EBU-Ein- und Ausgänge. Jeder Ein- und Ausgang ist darüber hinaus mit einem Samplerate-Konverter ausgestattet, sodass auch Equipment, das mit anderen Samplefrequenzen arbeitet, problemlos eingebunden werden kann.

Zu guter Letzt ist es sogar möglich, alle AEC-Parameter mit der Steuersoftware DME-Designer zu optimieren (DME-Designer 4.0 und kompatible Hardware erforderlich).

"Die Nachfrage nach Echo-Cancelling für die DME-Serie ist im Zuge eines schnell wachsenden Videokonferenz-Marktes ebenfalls stark gestiegen. Da wir firmenintern über die erforderlichen Technologien verfügen, sind wir mit der Entwicklung der MY4-AEC den Wünschen unserer Kunden gerne nachgekommen. Nun freuen wir uns sehr, den DME-Usern diese neue Interface-Karte anbieten zu können", so Nick Cook, Marketing-Direktor Europa bei Yamaha Commercial Audio.

Specifications

 GENERAL SPECIFICATIONS
Sampling Frequency 44.1kHz-10% to 48kHz+6%,
88.2kHz-10% to 96kHz+6%
Power requirements 5V : 395mA
3.3V : 295mA
Temperature Range Operating 0 to +40°C
Storage -20 to +60°C
Weight 160g

 DIGITAL INPUT/OUTPUT CHARACTERISTICS
Terminal Format Audio Data Length Level Connector
IN 1/2, 3/4 AES/EBU 24bit RS422 Euroblock
OUT 1/2, 3/4 AES/EBU (Professional use) 24bit RS422 Euroblock

 AUDIO
Signal Processing Adaptive Echo Canceller, Feedback Suppressor, Noise Reduction, Matrix Mixer
Frequency Range 20Hz to 20kHz
Arrival Time of Direct Sound 120ms maximum
Echo Time Delay 400ms maximum
Echo Cancelling Capacity 60dB maximum
Noise Reduction 17dB maximum
Main Features

4ch Adaptive Echo Canceller

The MY4-AEC has 4 channels of adaptive echo cancelling which can automatically find the appropriate setting of AEC according to the environment and the equipment being used. It can be used for multi-location meetings and in large conference rooms.
Thanks to its very long 'tail length' (delay time), the MY4-AEC can remove very long delays (max 400ms) and can provide clear sound even when used in very large rooms or for long distance conferencing. As DME units are easily connected into PA systems, it also makes a noticeable difference in very large rooms where sound reinforcement is required and remote participants are involved.

HD Sound Quality

Web-based remote conferencing is becoming more popular and the sound quality is better than former systems utilizing telephone lines. The MY4-AEC can support a wide frequency range (20-20kHz) ensuring a natural sound for conversation.
The sampling rate of the MY4-AEC is 48kHz but it can be used in 96kHz systems by reducing capacity from 4 to 2 channels.

4ch Feedback Suppressor and Noise Reduction

In large conference rooms or auditoriums where microphones are used with a PA for voice amplification, the MY4-AEC's 4-ch feedback suppressor employs 42 notch filter bands per channel. Each channel also has Width and Depth parameters that can be adjusted to achieve optimum level.
The MY4-AEC is also equipped with a powerful noise reduction function. Any constant, disturbing fan or air conditioning noise can be attenuated, further maximizing the performance of the echo canceller.

Additional 4ch AES/EBU I/O with Sampling Rate Converter

To facilitate the use of other digital equipment, the MY4-AEC card has 4ch AES/EBU I/O. The I/O ports have sampling rate converters ensuring easy connection to equipment with different sampling rates.

Easy Operation with DME Designer

With DME Designer it is possible to optimize the performance of all the Acoustic Echo Canceller parameters (DME Designer V4.0 and compatible hardware required).

New MY4-AEC Component for DME Designer

With DME designer, you can easily optimize the performance of the Acoustic Echo Canceller parameters.
- Acoustic Echo Canceller
- Matrix Mixer
- Feedback Suppressor
- Noise Reduction

Acoustic Echo Canceller

The balance between echo reduction level and sound quality can be easily evaluated and maximised during installation.
Echo suppression is maximized by setting the Distance parameter to reflect the physical distance between microphone and loudspeaker.

Matrix Mixer

Multi-point conference systems are easily incorporated using the Matrix Mixer which allows up to 4 far-end inputs for each channel of AEC.

Feedback Suppressor

There are 42 notch filter bands whose width and depth parameters can be adjusted for best gain before feedback depending on the room acoustics. Each band will analyze suppression point automatically.
Noise Reduction

Any constant and disturbing fan or HVAC noise can be attenuated using the Noise Reduction feature.
