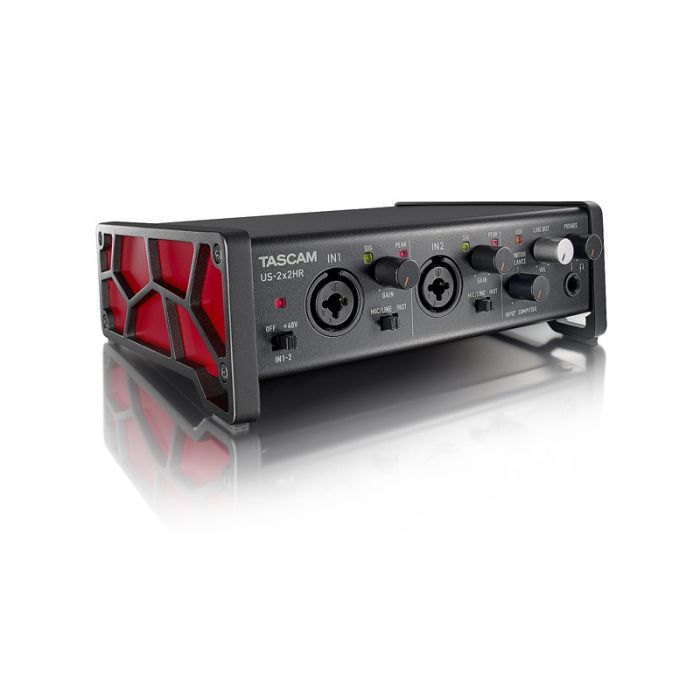

Tascam US-2x2HR

Signalverarbeitung
Abtastraten
44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
Wortbreite der Quantisierung
24 Bit
Analogeingänge
Mikrofoneingänge (symmetrisch)
XLR–3–31 oder äquivalent
(1: Masse, 2: Heiß (+), 3: Kalt (–))
Eingangsimpedanz
2,2 kΩ
Nominaler Eingangspegel
–7 dBu (0,346 Vrms)
Maximaler Eingangspegel
+9 dBu (2,183 Vrms)
Verstärkungsbereich
56 dB
Instrumenteneingänge (unsymmetrisch, MIC/LINE INST-Schalter in Stellung INST)
6,3-mm-Klinkenbuchse, 2-polig
(Spitze: Signal, Hülse: Masse)
Eingangsimpedanz
≥1 MΩ
Nominaler Eingangspegel
–6 dBV (0,501 Vrms)
Maximaler Eingangspegel
+10 dBV (3,162 Vrms)
Verstärkungsbereich
56 dB
Lineeingänge (symmetrisch, MIC/LINE INST-Schalter in Stellung MIC/LINE)
6,3-mm-Klinkenbuchse, 3-polig (TRS)
(Spitze: heiß (+), Ring: kalt (–), Hülse: Masse)
Eingangsimpedanz
10 kΩ
Nominaler Eingangspegel
+4 dBu (1,228 Vrms)
Maximaler Eingangspegel
+20 dBu (7,75 Vrms)
Verstärkungsbereich
56 dB
Analogausgänge
Line-Ausgänge (symmetrisch)
6,3-mm-Klinkenbuchse, 3-polig (TRS)
(Spitze: heiß (+), Ring: kalt (–), Hülse: Masse)
Ausgangsimpedanz
210 Ω
Nominaler Ausgangspegel
+4 dBu (1,228 Vrms)
Maximaler Ausgangspegel
+20 dBu (7,746 Vrms)
Kopfhörerausgang (PHONES)
6,3-mm-Stereoklinkenbuchse
Maximale Ausgangsleistung
18 mW + 18 mW oder mehr (THD+N: 0,1 % oder weniger, an 32 Ω)
Ausgangsimpedanz
66 Ω
Lastimpedanz
16–250 Ω
Weitere Anschlüsse
MIDI-Eingang (MIDI IN)
5-polige DIN-Buchse
Datenformat
MIDI-Standard
MIDI-Ausgang (MIDI OUT)
5-polige DIN-Buchse
Datenformat
MIDI-Standard
USB
4-polige USB-Buchse, Typ C
Datenrate
USB 2.0 High Speed (480 MBit/s)
Leistungsdaten Audio
Äquivalentes Eingangsrauschen der Mikrofonvorverstärker
≤−128 dBu
(an 150 Ω, Eingangspegelregler in Maximalstellung)
Frequenzbereich (Mikrofon-/Line-Eingang)

44,1 kHz / 48 kHz
20 Hz – 20 kHz (+0 dB, −0,4 dB (JEITA)
88,2 kHz / 96 kHz
20 Hz – 40 kHz (+0 dB, −0,4 dB (JEITA)
Frequenzbereich, Line-Ausgang

44,1 kHz / 48 kHz
20 Hz – 20 kHz (+0,2 dB, −0,1 dB (JEITA)
88,2 kHz / 96 kHz
20 Hz – 40 kHz (+0,2 dB, −0,4 dB (JEITA)
Fremdspannungsabstand
110 dB (Mikrofoneingang, Eingangspegelregler in Minimalstellung, 20-kHz-SPCL-Tiefpassfilter, A-bewertet)
108 dB (Line-Eingang, Eingangspegelregler in Minimalstellung, 20-kHz-SPCL-Tiefpassfilter, A-bewertet)
110 dB (Line-Ausgang, Regler LINE OUT in Maximalstellung, 20-kHz-SPCL-Tiefpassfilter, A-bewertet)
Verzerrung (THD+N)
0,0013 % (Mikrofoneingang, 1 kHz Sinus, –5 dBFS am Eingang, Eingangspegelregler in Minimalstellung, 20-kHz-SPCL-Tiefpassfilter)
0,0011 % (Line-Eingang, 1 kHz Sinus, –5 dBFS am Eingang, Eingangspegelregler in Minimalstellung, 20-kHz-SPCL-Tiefpassfilter)
0.0012 % (Line-Ausgang, 1 kHz Sinus, –4 dBFS am Eingang, Regler LINE OUT in Maximalstellung, 20-kHz-SPCL-Tiefpassfilter)
Übersprechdämpfung
≥95 dB (Mikrofon-/Line-Eingang bis Line-Ausgang, 1 kHz Sinus, Eingangspegelregler in Minimalstellung)
Stromversorgung und sonstige Daten
Stromversorgung

Betrieb mit Computer
Stromversorgung über USB-Verbindung oder speziellen Wechselstromadapter (siehe unten)
Betrieb mit iOS-Gerät
Spezieller 5-Volt-Wechselstromadapter (Tascam PS-P520U)
Leistungsaufnahme
1,75 W
Abmessungen (B × H × T, einschließlich vorstehende Teile)
186 mm × 65 mm × 160 mm
Gewicht
1,1 kg
Zulässiger Betriebstemperaturbereich
5–35 °C
