Tascam ML-32D

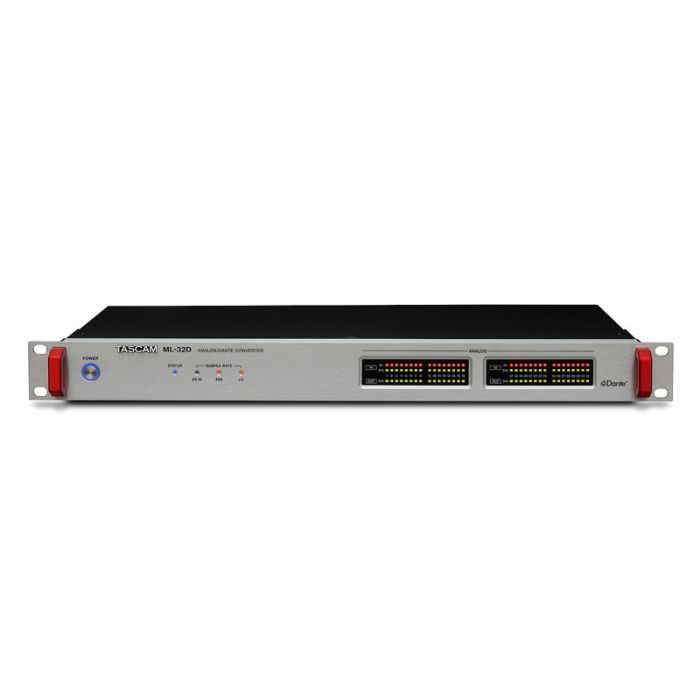

ML-16D und ML-32D sind kompakte, hochwertige Analog-Dante-Analog-Wandler für die bidirektional Übertragung von 16 oder 32 analogen Audiokanälen über ein Dante-Netzwerk. Sie verfügen über platzsparende 25-polige Sub-D-Anschlüsse, die in Verbindung mit optional erhältlichen Anschlussmodulen als symmetrische Eingänge und Ausgänge für Analogsignale mit Line-Pegel dienen. Zwei Ethernet-Anschlüsse (Dante Primary / Secondary) ermöglichen redundanten Betrieb über zwei separate Netzwerke.

Die Geräte verfügen über Anzeigen für den Betriebsstatus und die aktuelle Abtastrate sowie Übersteuerungs-LEDs für jeden Eingang und Signal-LEDs für jeden Eingang und Ausgang. Schalter auf der Rückseite erlauben es, den erforderlichen maximalen Eingangs-/Ausgangspegel festzulegen. Alle anderen Einstellungen wie Abtastrate, Kanal-Routing oder Latenz sind über die kostenlos erhältliche Computeranwendung „Dante Controller“ zugänglich.

Dante ist eine Netzwerktechnologie von Audinate zur leistungsstarken Verteilung von Audiosignalen über gewöhnliche IP-Netzwerke. Es unterstützt die gleichzeitige Übertragung hunderter unkomprimierter Audiokanäle mit extrem niedriger Latenz und präziser Synchronisation.

Ausstattungsmerkmale
- Analog-Dante-Analog-Wandler für 16 (ML-16D) oder 32 (ML-32D) Audiokanäle mit Line-Pegel
- Dante-Interface ermöglicht die Übertragung von 16/32 Audiokanälen über ein Ethernet-Netzwerk Zwei Netzwerkanschlüsse für primäres und sekundäres Netzwerk für Redundanzbetrieb
- Flexibles Routing mithilfe der Computer-Anwendung „Dante Controller“
- Unterstützt AES67, dadurch ist die Verbindung mit Ravenna und anderen kompatiblen Audio-Netzwerktechnologien möglich
- Bis zu 96 kHz Abtastrate und 24 Bit Auflösung
- Anzeigen für Betriebszustand und aktuell gewählte Abtastrate
- Übersteuerungsanzeigen für die analogen Eingangssignale
- Signalanzeigen für die analogen Eingangs- und Ausgangssignale
- Referenzpegel wählbar in fünf Stufen zur Anpassung an unterschiedliche Einsatzszenarien im professionellen Studio- oder Rundfunkbetrieb (Schalter auf der Rückseite )
- 25-polige Sub-D-Steckverbinder dienen als symmetrische Line-Eingänge und -Ausgänge (Steckerbelegung entsprechend AES59-2012:TASCAM) Euro-Block-Anschlussmodul erhältlich für die Festinstallation (BO-32DE)
- XLR-Anschlussmodule erhältlich für Live- oder Studiobetrieb (BO-16DX/IN, BO-16DX/OUT)
- 19-Zoll-Einbaugehäuse mit 1 Höheneinheit

Technische Daten

Betriebsdaten
Unterstützte Abtastraten und Auflösung: 44,1/48/88,2/96 kHz, 16/24 Bit

Analoge Audioeingänge
Anschlusstyp: Sub-D, 25-polig
Sicherungsschrauben: Nr. 4-40 UNC (Zollgewinde)
Nominaler Eingangspegel: +4 dBu, +6 dBu (+6 dBu nur, wenn als maximaler Eingangspegel +15 dBu eingestellt ist)
Maximaler Eingangspegel: +24 dBu, +22 dBu, +20 dBu, +18 dBu +15 dBu (wählbar mittels REF. LEVEL-Schaltern)
Eingangsimpedanz: ≥10 kΩ

Analoge Audioausgänge
Anschlusstyp: Sub-D, 25-polig
Sicherungsschrauben: Nr. 4-40 UNC (Zollgewinde)
Nominaler Ausgangspegel: +4 dBu, +6 dBu (+6 dBu nur, wenn als maximaler Ausgangspegel +15 dBu eingestellt ist)
Maximaler Ausgangspegel: +24 dBu, +22 dBu, +20 dBu, +18 dBu, +15 dBu (wählbar mittels REF. LEVEL-Schaltern)
Ausgangsimpedanz: ≤200 Ω
Nutzbare Lastimpedanz: ≥2 kΩ

Netzwerk-Eingänge/-Ausgänge
Dante PRIMARY, SECONDARY: RJ-45-Buchsen
Übertragungsprotokoll: Dante
Netzwerk-Standard: Gigabit-Ethernet, 1000BASE-T (IEEE 802.3ab)
Erforderliche Kabel: STP-Kabel nach CAT 5e oder besser

Leistungsdaten Audio
Analogeingang bis Dante-Ausgang
- Frequenzbereich:
20 Hz bis 20 kHz, +0,1 dB / –0,5 dB
(–16 dBFS am Eingang, Abtastrate 44,1/48 kHz, JEITA)
20 Hz bis 40 kHz, +0,1 dB / –0,5 dB
(–16 dBFS am Eingang, Abtastrate 88,2/96 kHz, JEITA)
Verzerrung: (THD+N) ≤0,001 %
(–1 dBFS am Eingang, 1 kHz, Abtastrate 44,1/48/88,2/96 kHz, JEITA)
- Fremdspannungsabstand: ≥113 dB
(Abtastrate 44,1/48/88,2/96 kHz, JEITA)
- Übersprechdämpfung ≥115 dB
(1 kHz, Abtastrate 44,1/48/88,2/96 kHz, JEITA)
Dante-Eingang bis Analogausgang
- Frequenzbereich: 20 Hz bis 20 kHz, +0,1 dB / –0,5 dB
(–16 dBFS am Eingang, Abtastrate 44,1/48 kHz, JEITA)
20 Hz bis 40 kHz, +0,1 dB / –1,0 dB
(–16 dBFS am Eingang, Abtastrate 88,2/96 kHz, JEITA)
- Verzerrung: (THD+N) ≤0,001 %
(–1 dBFS am Eingang, 1 kHz, Abtastrate 44,1/48/88,2/96 kHz, JEITA)
- Fremdspannungsabstand: ≥110 dB
(Abtastrate 44,1/48/88,2/96 kHz, JEITA)
- Übersprechdämpfung: ≥115 dB
(1 kHz, Abtastrate 44,1/48/88,2/96 kHz, JEITA)


Stromversorgung und sonstige Daten
Stromversorgung: AC 100–240 V, 50/60 Hz
Leistungsaufnahme: ML-32D: 22 W
ML-16D: 14 W
Abmessungen (B × H × T): 483 mm × 45 mm × 304 mm
Gewicht: ML-32D: 3,5 kg; ML-16D: 3,3 kg
Zulässiger Betriebstemperaturbereich: 0–40 °C

Änderungen an Konstruktion und technischen Daten vorbehalten.
