Shure ULXD4QE - H51

BLX-Analog-Frequenzen
H8E: 518 - 542 MHz
K3E: 606 - 630 MHz
K14: 614 - 638 MHz
M17: 662 - 686 MHz
S8: 823 - 832 MHz
T11: 863 - 865 MHz

SLXD-Digital-Frequenzen
G59: 570 - 514 MHz
H56: 518 - 562 MHz
J53: 562 - 606 MHz
K59: 606 - 650 MHz
L56: 650 - 694 MHz
S50: 823 - 832 & 863 - 865 MHz

QLXD-Digital-Frequenzen
V51: 174 - 216 MHz
G51: 470 - 534 MHz
H51: 534 - 598 MHz
K51: 606 - 670 MHz
L52: 632 - 694 MHz
S50: 823 - 832 & 863 - 865 MHz
Z17: 1492 - 1525 MHz (nur Indoor)
Z18: 1785 - 1805 MHz

ULXD-Digital-Frequenzen
V51: 174 - 216 MHz
G51: 470 - 534 MHz
H51: 534 - 598 MHz
K51: 606 - 670 MHz
Z17: 1492 - 1525 MHz (nur Indoor)
Z18: 1785 - 1805 MHz

GLXD-Digital-Frequenzen:
Z2: 2404 - 2478 MHz

Anxient-Digital-Frequenzen
G56 (Rx A): 470 - 636 MHz
K57 (Rx B): 606 - 790 MHz

PSM200-Analog-Frequenzen
H2: 518 - 554 MHz
K9E: 606 - 638 MHz

PSM300-Analog-Frequenzen
H8E & H20: 518 - 542 MHz
K3E: 606 - 630 MHz
K12: 614 - 638 MHz
L19: 630 - 654 MHz
S8: 823 - 832 MHz
T11: 863 - 865 MHz

PSM900-Analog-Frequenzen
G6E: 470 - 506 MHz
G7E: 506 - 542 MHz
K1E: 596 - 632 MHz
L6E: 656 - 692 MHz

PSM1000-Analog-Frequenzen
G10E: 470 - 542 MHz
J8E: 554 - 626 MHz
K10E: 596 - 668 MHz
L8E: 626 - 698 MHz

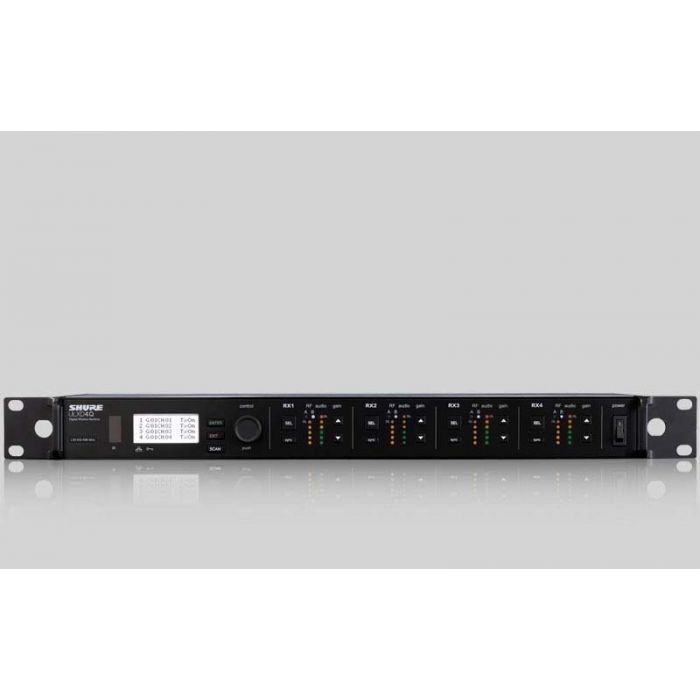

Der ULXD4Q ist ein digitaler, netzwerkfähiger 19" 4-fach Empfänger der ULX-D Serie. Die Ausstattungsmerkmale wie ein hochwertiges 24-bit/48kHz Audiosignal, die Advanced Encryption Standard (AES-256) Verschlüsselungstechnik und hohe Spektrumeffizienz wurden optimiert auf die Anforderungen anspruchsvoller Installationen. Der Empfänger kann mit gängigen Mediensteuerungssystemen wie AMX oder Crestron bedient werden. Im Vergleich zum Einzelempfänger verfügt der Quadempfänger über zusätzliche Features wie beispielsweise Bodypack Frequency Diversity oder Dante.



Gemeinsame Merkmale aller ULX-D Empfänger

High Density Modus (beim Einzelempfänger per Firmware-Upgrade erhältlich): Im Bereich von bis zu 30 Meter ermöglicht der High Density Mode bis zu 560 (fünfhundertsechzig) Kanäle in 72 MHz oder 63 Kanäle in einem 8 MHz TV-Band.
Predictive Switching Diversity
Eine optimierte Scanfunktion findet automatisch die beste, störungsfreie Frequenz und überträgt diese per Infrarot an den Sender
Die Interferenzerkennung meldet auftretende Störungen, die das Signal beeinträchtigen können
60 dB Gain Regelbereich an der Frontseite einstellbar
Advanced Encryption Standard (AES-256) für maximale Abhörsicherheit
Ethernet-Netzwerkfähigkeit für schnellere und effizientere Setups mehrerer Empfänger
Wireless Workbench 6 (WWB6) Integration und AMX/Crestron Kompatibilität
Frequenzkoordination ist mit Hilfe des Axient™ Spektrum Managers möglich
Robuste Metallkonstruktion
Intuitives LCD Menu und Steuerung mit Sperroptionen
Optimiertes LC Display mit einstellbarem Kontrast und Helligkeit
Audio und HF LED Anzeigen mit Peak Indikator
Abnehmbare Lambda-½-Antennen
Inklusive Rack-Hardware
Inklusive Antennen Frontmontage-Kit

Zusätzlich Merkmale des Dual- und Quadempfängers

Im 1HE Metallgehäuse finden zwei, beziehungsweise vier Empfänger Platz, die jeweils mit eigener HF-Anzeige, Pegelkontrolle und XLR Ausgängen ausgestattet sind.
Bei Verwendung mit zwei Taschensendern lässt sich Frequency Diversity realisieren. Sollte das HF-Signal eines Senders ausfallen, wird das Signal des störungsfreien Kanals automatisch und innerhalb von wenigen Millisekunden an beide Ausgänge übertragen.
Die Audio-Ausgänge können bei Bedarf summiert werden, so dass der Empfänger in diesem Fall zu einem Zwei- bzw. Vierkanalmixer wird. Das Signal kann auf alle zwei bzw. vier Ausgänge geroutet werden.
Bodypack Frequency Diversity und Audio Summing können zeitgleich verwendet werden.
Das digitale, umkomprimierte Audiosignal wird über ein Standard-Ethernet Kabel (Cat5e oder höher) übertragen. Dante liefert eine äußerst kurze Latenzzeit, eine sehr genaue Clock-Synchronisation und einen High Quality of Service (QoS) für eine zuverlässige Übertragung an eine Vielzahl von Dante-Geräten.
Internes Netzteil.
Über den Antennenausgang kann ein weiterer Empfänger kaskadiert werden.


Stromversorgung: 100 to 240 V AC, 50-60 Hz, 0,32 A max.
Batteriestatus: Ja
Weitere Spezifikationen:
HF Eingang
Störunterdrückung: >80 dB, typical
Abschluss: BNC
Impedanz: 50 Ω
BIAS Spannung: 12 - 13 V DC, 150 mA maximum (pro Antenne)
AUDIO Ausgang
Gain Regelbereich: -18 bis +42 dB in 1 dB Schritten (und Mute)
Anschlussbelegung: XLR symmetrisch (1: Masse, 2: Audio+, 3: Audio-)
Impedanz: 100 Ω
Maximaler Ausgangpegel: LINE: +18 dBV, MIC: -12 dBV
Mic/Line Schalter: 30 dB
Schutz vor Phantomspannung: Ja
NETZWERK
Netzwerk Interface: Dual Port Ethernet 10/100 Mbps, 1 Gbps
Netzwerk Adressierung: DHCP oder manuelle IP-Adressen Vergabe
Maximale Länge des Netzwerkkabels: 100 m
HF Kaskade Ausgang
Anschluß: BNC
Konfiguration: passiv
Impedanz: 50 Ω
Weitere Spezifikationen
Abmessungen: 44 mm x 482 mm x 274 mm, H xB x T
Gewicht: 3,45 kg, ohne Antennen
Gehäuse: Metall; Gebürstetes Aluminium
Stromversorgung: 100 bis 240 V AC; 50-60 Hz; 0,32 A max.
