Shure UA860SWB

BLX-Analog-Frequenzen
H8E: 518 - 542 MHz
K3E: 606 - 630 MHz
K14: 614 - 638 MHz
M17: 662 - 686 MHz
S8: 823 - 832 MHz
T11: 863 - 865 MHz

SLXD-Digital-Frequenzen
G59: 570 - 514 MHz
H56: 518 - 562 MHz
J53: 562 - 606 MHz
K59: 606 - 650 MHz
L56: 650 - 694 MHz
S50: 823 - 832 & 863 - 865 MHz

QLXD-Digital-Frequenzen
V51: 174 - 216 MHz
G51: 470 - 534 MHz
H51: 534 - 598 MHz
K51: 606 - 670 MHz
L52: 632 - 694 MHz
S50: 823 - 832 & 863 - 865 MHz
Z17: 1492 - 1525 MHz (nur Indoor)
Z18: 1785 - 1805 MHz

ULXD-Digital-Frequenzen
V51: 174 - 216 MHz
G51: 470 - 534 MHz
H51: 534 - 598 MHz
K51: 606 - 670 MHz
Z17: 1492 - 1525 MHz (nur Indoor)
Z18: 1785 - 1805 MHz

GLXD-Digital-Frequenzen:
Z2: 2404 - 2478 MHz

Anxient-Digital-Frequenzen
G56 (Rx A): 470 - 636 MHz
K57 (Rx B): 606 - 790 MHz

PSM200-Analog-Frequenzen
H2: 518 - 554 MHz
K9E: 606 - 638 MHz

PSM300-Analog-Frequenzen
H8E & H20: 518 - 542 MHz
K3E: 606 - 630 MHz
K12: 614 - 638 MHz
L19: 630 - 654 MHz
S8: 823 - 832 MHz
T11: 863 - 865 MHz

PSM900-Analog-Frequenzen
G6E: 470 - 506 MHz
G7E: 506 - 542 MHz
K1E: 596 - 632 MHz
L6E: 656 - 692 MHz

PSM1000-Analog-Frequenzen
G10E: 470 - 542 MHz
J8E: 554 - 626 MHz
K10E: 596 - 668 MHz
L8E: 626 - 698 MHz

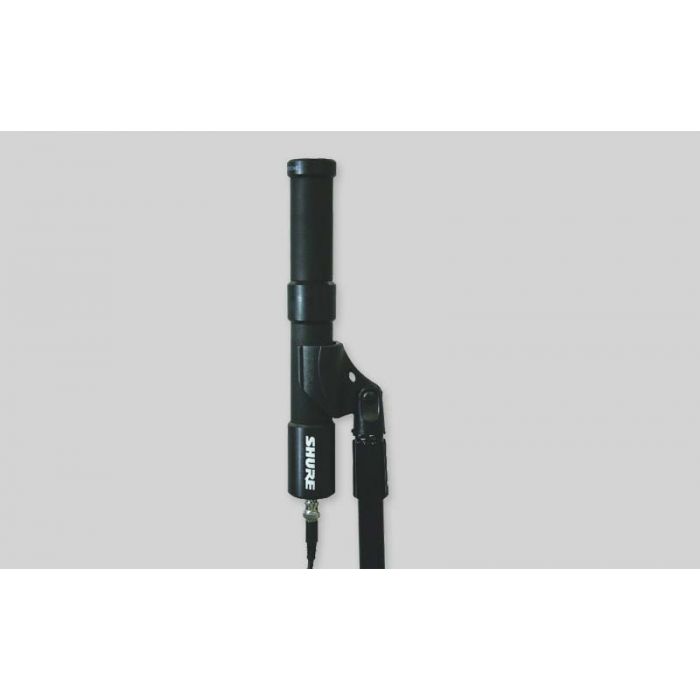

Die Shure Antenne UA860SWB ist eine passive, breitbandanwendungen UHF-Rundstrahlantenne. Sie ist wetterbeständig und für die Verwendung im Freien geeignet. Für die Nutzung mit SLX, ULX, UC, UHF und UHF-R Funksystemen.


HF-Frequenzbereich: 470 - 1100 MHz
Wellenwiderstand: 50 Ω
Abmessungen: 318 mm H X 64 mm Durchmesser
Gewicht: 275 g (ohne Kabel)


HF-Frequenzbereich: 470–1100 MHz
Verhältnis Stehender Spannungswellen (VSWR): Mehr 2:1 bezogen als 50Ω
Empfangsmuster: Rundstrahlantenne dipolfeld
Steckverbindungen: BNC-Buchsen
Abmessungen: 284 mm hoch x 39 mm tief
Gewindeadapter: Bruchfest, mit 5/8 Zoll -27 Standardgewinde (UNS)
Nettogewicht (ohne Kabel): 275 g
