Shure Richtantenne UA874WB

BLX-Analog-Frequenzen
H8E: 518 - 542 MHz
K3E: 606 - 630 MHz
K14: 614 - 638 MHz
M17: 662 - 686 MHz
S8: 823 - 832 MHz
T11: 863 - 865 MHz

SLXD-Digital-Frequenzen
G59: 570 - 514 MHz
H56: 518 - 562 MHz
J53: 562 - 606 MHz
K59: 606 - 650 MHz
L56: 650 - 694 MHz
S50: 823 - 832 & 863 - 865 MHz

QLXD-Digital-Frequenzen
V51: 174 - 216 MHz
G51: 470 - 534 MHz
H51: 534 - 598 MHz
K51: 606 - 670 MHz
L52: 632 - 694 MHz
S50: 823 - 832 & 863 - 865 MHz
Z17: 1492 - 1525 MHz (nur Indoor)
Z18: 1785 - 1805 MHz

ULXD-Digital-Frequenzen
V51: 174 - 216 MHz
G51: 470 - 534 MHz
H51: 534 - 598 MHz
K51: 606 - 670 MHz
Z17: 1492 - 1525 MHz (nur Indoor)
Z18: 1785 - 1805 MHz

GLXD-Digital-Frequenzen:
Z2: 2404 - 2478 MHz

Anxient-Digital-Frequenzen
G56 (Rx A): 470 - 636 MHz
K57 (Rx B): 606 - 790 MHz

PSM200-Analog-Frequenzen
H2: 518 - 554 MHz
K9E: 606 - 638 MHz

PSM300-Analog-Frequenzen
H8E & H20: 518 - 542 MHz
K3E: 606 - 630 MHz
K12: 614 - 638 MHz
L19: 630 - 654 MHz
S8: 823 - 832 MHz
T11: 863 - 865 MHz

PSM900-Analog-Frequenzen
G6E: 470 - 506 MHz
G7E: 506 - 542 MHz
K1E: 596 - 632 MHz
L6E: 656 - 692 MHz

PSM1000-Analog-Frequenzen
G10E: 470 - 542 MHz
J8E: 554 - 626 MHz
K10E: 596 - 668 MHz
L8E: 626 - 698 MHz

Kompatibel mit allen Shure Empfängern und Antennensplittern, die eine 12 V Spannung zur Verfügung stellen
Schaltbarer Gain mit 4 Einstellungen
Rauscharmer HF Verstärker kompensiert Kabelverluste
Integriertes Gewinde erlaubt Montage auf Stative

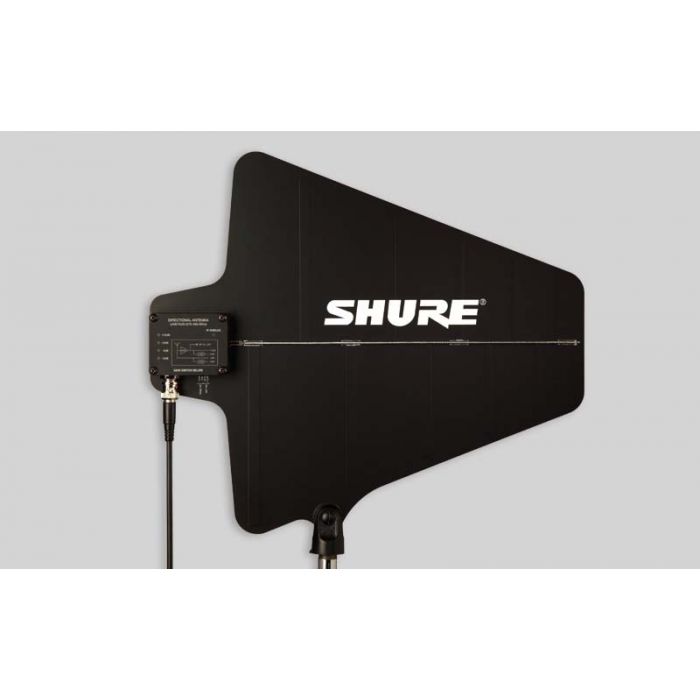

Die Shure UA874 ist eine aktive UHF-Richtantenne. Sie weist ein logarithmisch-periodisches Dipolfeld auf. Im Vergleich mit einer Rundstrahl-Halbwellenantenne bietet die UA874 einen verbesserten Empfang des gewünschten Erfassungsbereichs und eine stärkere Unterdrückung von HF-Signalen außerhalb des Erfassungsbereichs.

Zur Kompensation von Koaxialkabel-Signalverlusten verfügt die UA874 über einen schaltbaren Verstärker mit 4 Einstellugnen, der dem Benutzer eine genaue Kompensation der Kabelverluste erlaubt. Die Fernspeisung des Antennenverstärkers mit 12 V–Gleichspannung erfolgt durch einen Empfänger Shure AXT400, UR4, ULXD4 oder ULXP4 oder ein Antennenverteilsystem Shure AXT630, UA845 oder UA844 durch die Koaxialkabelverbindung.

Die UA874 kann auf einem Mikrofonstativ angebracht, von der Decke herabgehängt oder mit Hilfe der integrierten Schwenkadapterhalterung an einer Wand befestigt werden.


Anschluß Typ: BNC
Impedanz: 50 Ohm
Spannungsversorgung: 10 bis 15 V DC bias, 75 mA
3 dB Strahlbereich: 70°
IP3: >30 dBm
Antennengewinn: 7,5 dBi
Signal Gain +/- 1dB: schaltbar
Aktiv: +12 dB, +6 dB
Passiv: 0 dB, -6 dB
HF Clipping LED Threshold: -5 dBm
Abmessungen: 316 mm x 359 mm x 36 mm (H x W x D)
Gewicht: 317g
