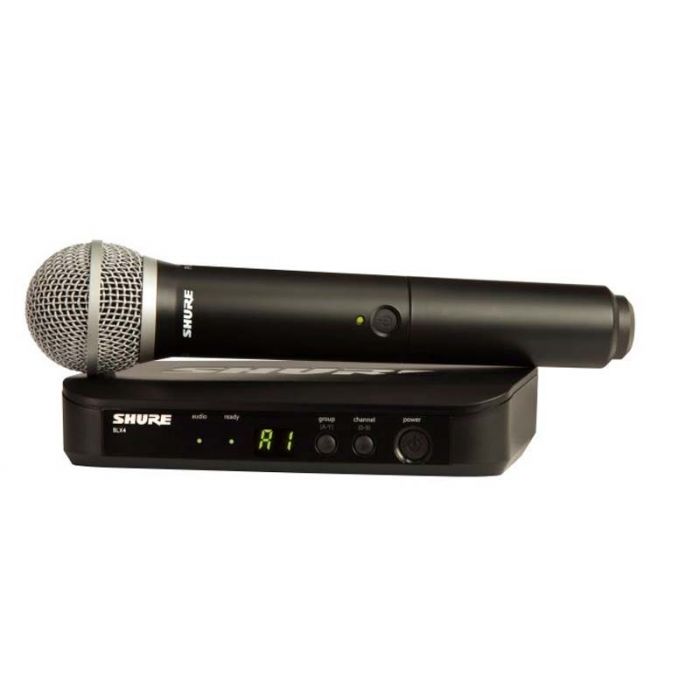

Shure BLX24E/PG58 - K3E

BLX-Analog-Frequenzen
H8E: 518 - 542 MHz
K3E: 606 - 630 MHz
K14: 614 - 638 MHz
M17: 662 - 686 MHz
S8: 823 - 832 MHz
T11: 863 - 865 MHz

SLXD-Digital-Frequenzen
G59: 570 - 514 MHz
H56: 518 - 562 MHz
J53: 562 - 606 MHz
K59: 606 - 650 MHz
L56: 650 - 694 MHz
S50: 823 - 832 & 863 - 865 MHz

QLXD-Digital-Frequenzen
V51: 174 - 216 MHz
G51: 470 - 534 MHz
H51: 534 - 598 MHz
K51: 606 - 670 MHz
L52: 632 - 694 MHz
S50: 823 - 832 & 863 - 865 MHz
Z17: 1492 - 1525 MHz (nur Indoor)
Z18: 1785 - 1805 MHz

ULXD-Digital-Frequenzen
V51: 174 - 216 MHz
G51: 470 - 534 MHz
H51: 534 - 598 MHz
K51: 606 - 670 MHz
Z17: 1492 - 1525 MHz (nur Indoor)
Z18: 1785 - 1805 MHz

GLXD-Digital-Frequenzen:
Z2: 2404 - 2478 MHz

Anxient-Digital-Frequenzen
G56 (Rx A): 470 - 636 MHz
K57 (Rx B): 606 - 790 MHz

PSM200-Analog-Frequenzen
H2: 518 - 554 MHz
K9E: 606 - 638 MHz

PSM300-Analog-Frequenzen
H8E & H20: 518 - 542 MHz
K3E: 606 - 630 MHz
K12: 614 - 638 MHz
L19: 630 - 654 MHz
S8: 823 - 832 MHz
T11: 863 - 865 MHz

PSM900-Analog-Frequenzen
G6E: 470 - 506 MHz
G7E: 506 - 542 MHz
K1E: 596 - 632 MHz
L6E: 656 - 692 MHz

PSM1000-Analog-Frequenzen
G10E: 470 - 542 MHz
J8E: 554 - 626 MHz
K10E: 596 - 668 MHz
L8E: 626 - 698 MHz

Das PG58 ist der Einstieg in die dynamischen Funkmikrofon-Systeme von Shure. Es bietet professionelle Qualität und Shure Sound zum günstigen Preis. Das analoge Funksystem kombiniert einfaches Setup, zuverlässige Performance und Shure typische Klangqualität. Artikelnummer: BLX24E/PG58

Für wen ist das PG58 das richtige Mikrofon?

Das PG58 ist der Einstieg in die Gesangsmikrofone von Shure. Es ist das preisgünstigste 58er mit vielen Merkmalen des legendären SM58. Das PG58 bietet den Shure-typischen, präsenten Sound. Durch die Nierencharakteristik verhindert es Rückkopplungen.
Was für ein Empfänger kommt im analogen PG Funksystem zum Einsatz?

Der analoge Funk-Empfänger (BLX4) bietet modernste Technologie für verbesserte Linearität und einen optimierten Übertragungsbereich. Plug & Play und Quick Scan machen den Empfänger sofort einsatzbereit und damit auch zur ersten Wahl für alle, die einen kostengünstigen Einstieg in zuverlässige Funktechnologie suchen.

Der Empfänger ist auch als Doppelempfänger (BLX88) oder als Metall-Rackversion (BLX4-R), mit zusätzlichen Ausstattungsmerkmalen wie z.B. abnehmbaren Antennen, wählbarem Ausgangspegel und LC Display mit detaillierter HF- und Audio-Anzeige, erhältlich.
Kann ich das Funksystem anmeldefrei betreiben?

Ja. Das PG58 Funksystem ist unter anderem in den Frequenzversionen S8 und T11 erhältlich.

Der gesamte Bereich der S8 Version (823-832 MHz) ist anmeldefrei. Hier können bis zu sieben Systeme anmeldefrei betrieben werden. Bei der T11 Version (863-865 MHz) sind es bis zu vier Systeme. Darüber hinaus sind weitere anmeldepflichtigen Systeme erhältlich.
Wie viele Funksysteme können gleichzeitig genutzt werden?

Je nach Frequenzversion können bis zu 12 kompatible Systeme pro Frequenzband betrieben werden. Eine Kombination mit weiteren Frequenzbändern erhöht die Anzahl der kompatiblen Systeme. Über einen Quick Scan lässt sich ganz einfach per Knopfdruck die beste freie Frequenz finden.
Ist das Set-Up wirklich so einfach?

Ja. Mit der Quick-Scan Funktion ist die beste freie Frequenz ganz einfach per Knopfdruck zu finden. Anschließend wird der Sender mit dem gewählten Kanal abgeglichen und das Funksystem ist startklar.
Warum sind die Antennen Innen und nicht Außen angebracht?

Für einen optimalen Signalempfang ist es nötig, die Antennen entsprechend zu positionieren. Die integrierten Antennen des analogen Empfängers sind bereits in ihrer optimalen Position und bieten eine Reichweite von bis zu 100 Metern. Ein weiterer Vorteil: während des Transports, Setups oder Gebrauchs können die Antennen nicht beschädigt.
Hört man den Unterschied zum kabelgebundenen PG58?

Der Frequenzgang der Shure Funkmikrofone ist annähernd identisch mit dem kabelgebundener Mikrofone. Auch die Dynamik ist annähernd identisch. Im Endeffekt ergibt sich ein Klang, der von dem kabelgebundener Mikrofone so gut wie nicht zu unterscheiden ist.


FUNKTIONEN:

PG58 Gesangsmikrofon

Der Einstieg in die Shure Gesangsmikrofone
Professionelle Qualität und Sound
Kaum Rückkopplungen dank Nierencharakteristik
Dynamische Kapsel mit robuster Schwingspule
Integrierter Popfilter reduziert störende Atem- und Windgeräusche

Analoger Handsender

Anmeldefrei im Bereich 823-832 (S8) sowie 863-865 MHz (T11) verfügbar
Betriebszustands- und Batteriestatus LED Anzeige
Einstellbares Gain (-10 dB Pad)
Schnelle und einfache Frequenzanpassung
Bis zu 14 Stunden Batterielaufzeit mit 2 AA Batterien (im Lieferumfang enthalten)
Bis zu 100 Meter Reichweite

Analogempfänger

Anmeldefrei im Bereich 823-832 (S8) sowie 863-865 MHz (T11) verfügbar
Bis zu 12 kompatible Systeme pro Frequenzband
Mikroprozessor-gesteuertes Antennendiversity
QuickScan findet per Knopfdruck die beste freie Frequenz
Klinken- und XLR-Ausgänge
Zweifarbige Audiostatus LED


SPEZIFIKATIONEN:


Kompatible Systeme pro Frequenzband (bis zu): 12
Wählbare Frequenzen: Up to 150
Auto Setup Features: QuickScan : Findet per Knopfdruck die beste freie Frequenz
Audio Reference Companding: Nein
Mitgelieferte Antennen: BLX4, BLX88: integrierte Antennen, BLX4R: abnehmbare Außenantennen
Zusätzliche Antennen-Optionen: Nein
Empfänger Vernetzbarkeit: Nein
PC Kontrolle und Steuerung: Nein
Rack Hardware: URT2 (nicht inkl.), Klemmen für die Rackmontage (nur im Lieferumfang der Rackversion enthalten)
Tragekoffer: Nein
Sender Display: Zweifarbiges Audiostatus LED
Empfänger Display: BLX4, BLX88: zweifarbiges Audiostatus LED, BLX4R: hochauflösendes LC Display
Batterie, Laufzeit: 2AA Alkali Batterien mit einer Laufzeit bis zu 14 Stunden
Einsatzbereiche: Kleine und mittelgroße Bühnen

Weitere Systemspezifikationen

Reichweite: 100 m (Die tatsächliche Reichweite hängt von der HF-Signalabsorption, -reflexion und -interferenz ab)
Verfügbare Frequenzen: Zwischen 524–865 MHz (der Verfügbare Frequenzbereich ist abhängig von den jeweiligen Frequenzregelung der einzelnen Länder)
Übertragungsbereich: 50 Hz - 15 kHz
HF-Ausgangsleistung: 10 mW, typisch
Audioausgang: XLR-Buchse und 6,3 mm Klinkenbuchse
Batterielebensdauer: Bis zu 14 Stunden
Dynamikbereich: 100 dB(A)
Gesamtklirrfaktor: 0,5% typisch (bei 1 kHz und ±38 kHz Hub)
Betriebstemperatur: -18°C bis +50°C
Versorgungsspannung: BLX1, BLX2: 2 AA Alkali oder Akku
BLX4: 12–18 V DC bei 150 mA, externes Netzteil




Komponenten Spezifikation:
BLX4 Analogempfänger

Ausgangsimpendanz:
XLR: 200 Ω
6,3 mm Klinke: 50 Ω
Audio Ausgangspegel (bei 1 kHz und ±33 kHz Hub):
XLR: –27 dBV (mit 100 kΩ Last)
6,3 mm Klinke: –13 dBV (mit 100 kΩ Last)
HF Empfindlichkeit: 105 dBm bei 12 dB SINAD
Spiegelfrequenzunterdrückung: >50 dB, typisch
Abmessungen: 40 mm X 188 mm X 103 mm (H x B x T)
Gewicht: 241 g
Gehäuse: ABS Gehäuse
Versorgungsspannung: 12–15 V DC, 160 mA, externes Netzteil

BLX2 analoger Handsender

Maximaler Audio-Eingangspegel:
Gain bei 0 dB: -20 dBV
Gain bei -10 dB: -10 dBV
Gain Regelbereich: 10 dB Pad
HF-Ausgangsleistung: 10 mW
Abmessungen: 224 mm x 53 mm Durchmesser
Gewicht: 218 g, ohne Batterien
Gehäuse: Geformtes ABS-Gehäuse
Stromversorgung: 2 AA Batterie; 1,5 V; Alkali
Batterielaufzeit: bis zu 14 Stunden



Frequenzbereich:

Band H8E
Range 518 bis 542 MHz
Power Output 10 mW
