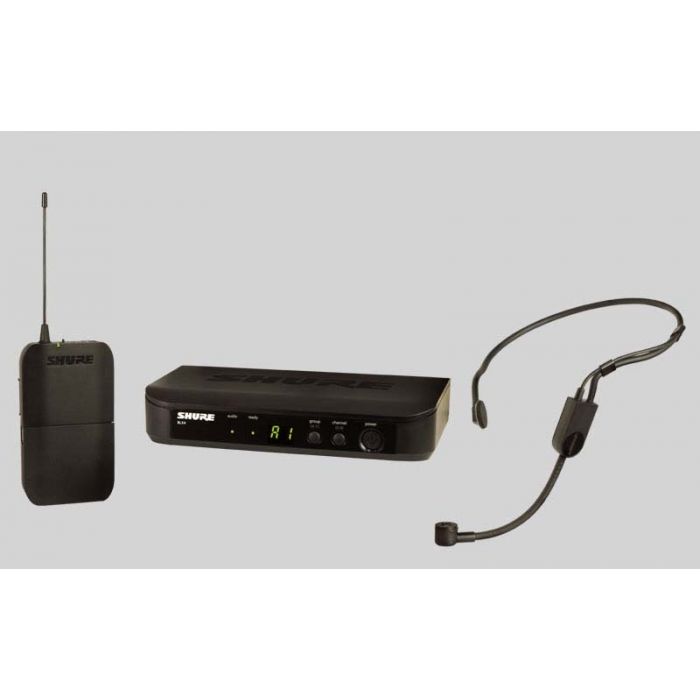

Shure BLX14E/P31 - K3E

BLX-Analog-Frequenzen
H8E: 518 - 542 MHz
K3E: 606 - 630 MHz
K14: 614 - 638 MHz
M17: 662 - 686 MHz
S8: 823 - 832 MHz
T11: 863 - 865 MHz

SLXD-Digital-Frequenzen
G59: 570 - 514 MHz
H56: 518 - 562 MHz
J53: 562 - 606 MHz
K59: 606 - 650 MHz
L56: 650 - 694 MHz
S50: 823 - 832 & 863 - 865 MHz

QLXD-Digital-Frequenzen
V51: 174 - 216 MHz
G51: 470 - 534 MHz
H51: 534 - 598 MHz
K51: 606 - 670 MHz
L52: 632 - 694 MHz
S50: 823 - 832 & 863 - 865 MHz
Z17: 1492 - 1525 MHz (nur Indoor)
Z18: 1785 - 1805 MHz

ULXD-Digital-Frequenzen
V51: 174 - 216 MHz
G51: 470 - 534 MHz
H51: 534 - 598 MHz
K51: 606 - 670 MHz
Z17: 1492 - 1525 MHz (nur Indoor)
Z18: 1785 - 1805 MHz

GLXD-Digital-Frequenzen:
Z2: 2404 - 2478 MHz

Anxient-Digital-Frequenzen
G56 (Rx A): 470 - 636 MHz
K57 (Rx B): 606 - 790 MHz

PSM200-Analog-Frequenzen
H2: 518 - 554 MHz
K9E: 606 - 638 MHz

PSM300-Analog-Frequenzen
H8E & H20: 518 - 542 MHz
K3E: 606 - 630 MHz
K12: 614 - 638 MHz
L19: 630 - 654 MHz
S8: 823 - 832 MHz
T11: 863 - 865 MHz

PSM900-Analog-Frequenzen
G6E: 470 - 506 MHz
G7E: 506 - 542 MHz
K1E: 596 - 632 MHz
L6E: 656 - 692 MHz

PSM1000-Analog-Frequenzen
G10E: 470 - 542 MHz
J8E: 554 - 626 MHz
K10E: 596 - 668 MHz
L8E: 626 - 698 MHz

Das PGA31 Headset-Kondensatormikrofon besticht mit Shure Qualität, Klang und hohem Tragekomfort zu einem günstigen Einstiegspreis.

FÜR WEN IST DAS PGA31 DAS RICHTIGE MIKROFON?

Das PGA31 Kondensatorheadset ist ideal für aktive Performer wie Aerobic-Trainer oder Sänger. Die komfortable Konstruktion sorgt für einen sicheren Halt.
WIE KLINGT DAS PGA31?

Das PGA31 ist ein Kondensatormikrofon mit neutraler Sprachwiedergabe. Die Nierencharakteristik minimiert Hindergrundgeräusche und Rückkopplungen.
Was für ein Empfänger kommt im analogen PG Funksystem zum Einsatz?

Der analoge Funk-Empfänger (BLX4) bietet modernste Technologie für verbesserte Linearität und einen optimierten Übertragungsbereich. Plug & Play und Quick Scan machen den Empfänger sofort einsatzbereit und damit auch zur ersten Wahl für alle, die einen kostengünstigen Einstieg in zuverlässige Funktechnologie suchen.
Der Empfänger ist auch als Doppelempfänger (BLX88) oder als Metall-Rackversion (BLX4-R), mit zusätzlichen Ausstattungsmerkmalen wie z.B. abnehmbaren Antennen, wählbarem Ausgangspegel und LC Display mit detaillierter HF- und Audio-Anzeige, erhältlich.
Kann ich das Funksystem anmeldefrei betreiben?

Ja. Das PG30 Funksystem ist unter anderem in den Frequenzversionen S8 und T11 erhältlich.

Der gesamte Bereich der S8 Version (823-832 MHz) ist anmeldefrei. Hier können bis zu sieben Systeme anmeldefrei betrieben werden. Bei der T11 Version (863-865 MHz) sind es bis zu vier Systeme. Darüber hinaus sind weitere anmeldepflichtigen Systeme erhältlich.
Wie viele Funksysteme können gleichzeitig genutzt werden?

Je nach Frequenzversion können bis zu 12 kompatible Systeme pro Frequenzband betrieben werden. Eine Kombination mit weiteren Frequenzbändern erhöht die Anzahl der kompatiblen Systeme. Über einen Quick Scan lässt sich ganz einfach per Knopfdruck die beste freie Frequenz finden.
Ist das Set-Up wirklich so einfach?

Ja. Mit der Quick-Scan Funktion ist die beste freie Frequenz ganz einfach per Knopfdruck zu finden. Anschließend wird der Sender mit dem gewählten Kanal abgeglichen und das Funksystem ist startklar.
Warum sind die Antennen Innen und nicht Außen angebracht?

Für einen optimalen Signalempfang ist es nötig, die Antennen entsprechend zu positionieren. Die integrierten Antennen des analogen Empfängers sind bereits in ihrer optimalen Position und bieten eine Reichweite von bis zu 100 Metern. Ein weiterer Vorteil: während des Transports, Setups oder Gebrauchs können die Antennen nicht beschädigt.
Hört man den Unterschied zum kabelgebundenen PG30?

Der Frequenzgang der Shure Funkmikrofone ist annähernd identisch mit dem kabelgebundener Mikrofone. Auch die Dynamik ist annähernd identisch. Im Endeffekt ergibt sich ein Klang, der von dem kabelgebundener Mikrofone so gut wie nicht zu unterscheiden ist.

Funktionen:

PGA31 Headset-Mikrofon

Bequem zu tragendes, zuverlässiges Einsteiger-Headset für maximale Bewegungsfreiheit
Elektret-Kondensatorkapsel für detaillierten und klaren Sound
Kondensatormikrofon mit Nierencharakteristik schützt vor ungewünschten Nebengeräuschen für eine verbesserte Klangqualität und mehr Gain ohne Rückkopplung
Flexibles Design und diskrete Anpassungsmöglichkeiten optimieren die Mikrofonpositionierung.
Schaumstoff Windschutz im Lieferumfang enthalten
TA4F (TQG) Stecker ermöglicht die Nutzung mit bestehenden Shure Taschensendersystemen
Erhältlich mit einer Vielzahl an Shure Funksystemen, bekannt für einfaches Setup und zuverlässige Performance
Windschutz unterdrückt Explosivlaute, Atem- und Windgeräusche für einen klaren und verständlichen Klang
Ein speziell auf Gesang abgestimmter Frequenzgang
Shure-typische Robustheit und Performance

Analoger Taschensender

Anmeldefrei im Bereich 823-832 (S8) sowie 863-865 MHz (T11) verfügbar
Weitere anmeldepflichtigen Frequenzversionen erhältlich
Betriebszustands- und Batteriestatus LED Anzeige
Einstellbares Gain
Schnelle und einfache Frequenzanpassung
Bis zu 14 Stunden Batterielaufzeit mit 2 AA Batterien (im Lieferumfang enthalten)
Bis zu 100 Meter Reichweite

Empfänger

Anmeldefrei im Bereich 823-832 (S8) sowie 863-865 MHz (T11) verfügbar
Weitere anmeldepflichtigen Frequenzversionen erhältlich
Bis zu 12 kompatible Systeme pro Frequenzband
Mikroprozessor-gesteuertes Antennendiversity
QuickScan findet per Knopfdruck die beste freie Frequenz
Klinken- und XLR-Ausgänge
Zweifarbige Audiostatus LED


Technische Daten:

Kompatible Systeme pro Frequenzband (bis zu): 12
Wählbare Frequenzen: Up to 150
Auto Setup Features: QuickScan : Findet per Knopfdruck die beste freie Frequenz
Audio Reference Companding: Nein
Mitgelieferte Antennen: BLX4, BLX88: integrierte Antennen, BLX4R: abnehmbare Außenantennen
Zusätzliche Antennen-Optionen: Nein
Empfänger Vernetzbarkeit: Nein
PC Kontrolle und Steuerung: Nein
Rack Hardware: URT2 (nicht inkl.), Klemmen für die Rackmontage (nur im Lieferumfang der Rackversion enthalten)
Tragekoffer: Nein
Sender Display: Zweifarbiges Audiostatus LED
Empfänger Display: BLX4, BLX88: zweifarbiges Audiostatus LED, BLX4R: hochauflösendes LC Display
Batterie, Laufzeit: 2AA Alkali Batterien mit einer Laufzeit bis zu 14 Stunden
Einsatzbereiche: Kleine und mittelgroße Bühnen

Weitere Systemspezifikationen

Reichweite: 100 m (Die tatsächliche Reichweite hängt von der HF-Signalabsorption, -reflexion und -interferenz ab)
Verfügbare Frequenzen: Zwischen 524–865 MHz (der Verfügbare Frequenzbereich ist abhängig von den jeweiligen Frequenzregelung der einzelnen Länder)
Übertragungsbereich: 50 Hz - 15 kHz
HF-Ausgangsleistung: 10 mW, typisch
Audioausgang: XLR-Buchse und 6,3 mm Klinkenbuchse
Batterielebensdauer: Bis zu 14 Stunden
Dynamikbereich: 100 dB(A)
Gesamtklirrfaktor: 0,5% typisch (bei 1 kHz und ±38 kHz Hub)
Betriebstemperatur: -18°C bis +50°C
Versorgungsspannung: BLX1, BLX2: 2 AA Alkali oder Akku
BLX4: 12–18 V DC bei 150 mA, externes Netzteil

Komponenten Spezifikation:
BLX4 Analogempfänger

Ausgangsimpendanz:
XLR: 200 Ω
6,3 mm Klinke: 50 Ω
Audio Ausgangspegel (bei 1 kHz und ±33 kHz Hub):
XLR: –27 dBV (mit 100 kΩ Last)
6,3 mm Klinke: –13 dBV (mit 100 kΩ Last)
HF Empfindlichkeit: 105 dBm bei 12 dB SINAD
Spiegelfrequenzunterdrückung: >50 dB, typisch
Abmessungen: 40 mm X 188 mm X 103 mm (H x B x T)
Gewicht: 241 g
Gehäuse: ABS Gehäuse
Versorgungsspannung: 12–15 V DC, 160 mA, externes Netzteil

BLX1 analoger Taschensender

Maximaler Audio-Eingangspegel:
Gain max: -16 dBV
Gain min (0 dB): +10 dBV
Gain Regelbereich: 26 dB
Eingangsimpendanz: 1 MΩ
HF-Ausgangsleistung: 10 mW
Abmessungen: 110 mm x 64 mm x 21 mm (H x B x T)
Gewicht: 75 g, ohne Batterien
Gehäuse: Geformtes ABS-Gehäuse
Stromversorgung: 2x AA Batterie; 1,5 ; Alkali
Batterielaufzeit: bis zu 14 Stunden
