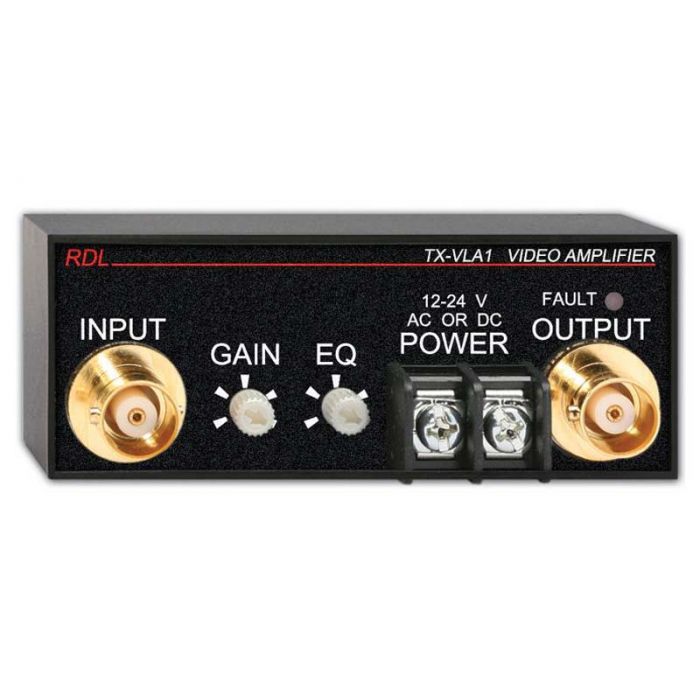

RDL TX-VLA1 Video/Line-Amplifier

Eigenschaften:

Treiben von sehr langen Video Leitungen
Sehr kompakt
Video Kabelkapazität kompensieren
Videosignale entzerren
Getrennte Einstellung von Entzerrung und Verstärkung

Der TX-VLA1 Video-Leitungsverstärker kann vorzugsweise überall dort eingesetzt werden, wenn Videosignale über lange Entfernungen durch Kabel übertragen oder wenn schwache Videosignale verstärkt werden müssen. Mit Hilfe einer besonderen Gleichrichterschaltung kann das TXVLA1 an fast alle gängigen Wechsel- und Gleichspannungsquellen angeschlossen werden.

Sicherungs und Überwachungskameras sind oft in großer Entfernung von den Überwachungsstationen installiert. Die dadurch verursachten Leitungsverluste beeinträchtigen die Qualität des Videobildes. Die Hochfrequenzdämpfung im Kabel verursacht zusätzliche Verluste im Hochfrequenzteil des Videosignals. Insgesamt führen diese Verluste zu einer Verschlechterung der Farbqualität und zu geringerer Auflösung bei S/W-Bildern. Das TX-VLA1 kann direkt bei der Kamera installiert und zur Kompensation beider Verlustarten eingestellt werden. Am TX-VLA1 können die Verstärkung und Entzerrung so eingestellt werden, daß die störungsfreie Videoübertragung über Kabel bis zu 600 Metern Entfernung möglich ist.

Das besondere Stromversorgungsteil des TX-VCR ermöglicht den Anschluss an die verschiedensten Gleich- und Wechselspannungsquellen.

Technische Daten:

Eingangsimpedanz:
75 Ω, BNC
Eingangspegel:
1 V p-p Video
Verstärkung:
Einstellbar bis +5 dB
Bandbreite:
10 MHz
Entzerrungseinstellung:
0 bis +4 dB bei 3,58 MHz,
0 bis +7 dB bei 5 MHz
Entzerrungskurve:
Optimal bei jeder Einstellung für gleichförmige Wiedergabe der Videosignal Komponenten ohne Rechteckwellen oder Überschwingen
Rauschabstand:
> 65 dB (bezogen auf 1 V p-p)
Ausgangsimpedanz:
75 Ω Ausgangsanschluss BNC, Minus an Erde
Temperaturbereich:
-10° C bis 50° C
Spannungsversorgung:
Minus an Erde, 12 bis 33 Vdc / 30 mA oder 12 bis 24 Vac / 30 mA
Paketart:
Karton
Paketabmessungen:
5.08 x 5.08 x 10.16 cm.
Versandgewicht:
0.125 kg
WEEE Gewicht:
0.098 kg
HS Code:
8518.40.2000
