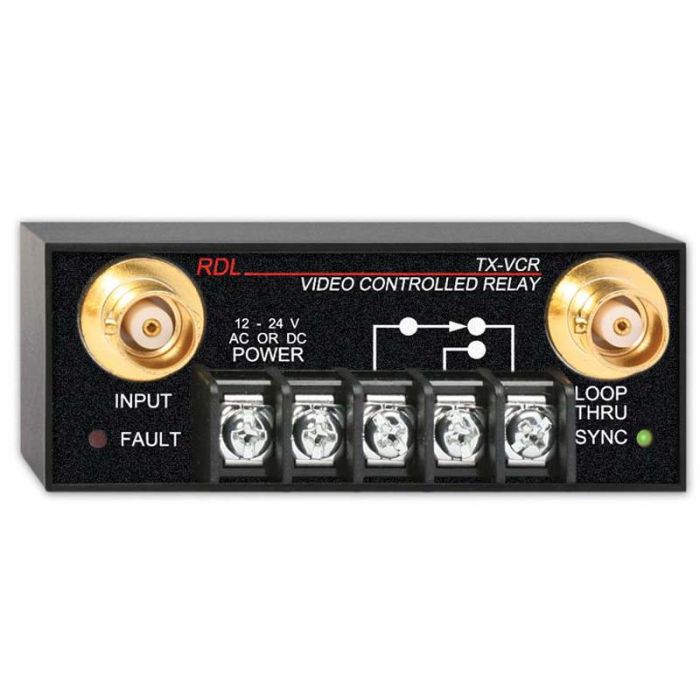

RDL TX-VCR Video-Relay

Eigenschaften:

Detektion von Videosignalen
Detektion von NTSC- oder PAL-Signalen
Brückenschaltung und Leitungsabschluss
Stromversorgung mit Gleich- oder Wechselspannung

Das TX-VCR kann vorzugsweise überall dort eingesetzt werden, wo ein Steuersignal benötigt wird, das bei Vorhandensein oder Nichtvorhandensein gängiger Videosignale erzeugt wird. Das TX-VCR hat einen Videoeingang und einen durchgeschalteten Videoausgang. Die Detektorschaltung überbrückt eine 1 V Videoleitung. Das TX-VCR kann mit dem durchgeschalteten Videoausgang an eine Videoleitung angeschlossen werden und speist dabei eine abgeschlossene Last. Es kann auch an das Ende einer Videoleitung angeschlossen werden, indem ein 75 Ω Abschluss an den durchgeschalteten Videoausgangsstecker angeschlossen wird. Die Video-Detektion arbeitet mit gängigen Synchronisations- Signalen. Das TX-VCR spricht auf gängige NTSC- oder PAL Synchronisation an und nicht auf 50 Hz und 60 Hz Brummen. Das TX-VCR kann sogar schwache Signale mit nur 0,5 V erkennen. Wenn ein gängiges Signal erkannt wird, wird ein Schließer und ein Öffner betätigt, so daß das TX-VCR sowohl zur Erkennung des Vorhandenseins als auch des fehlens eines Videosignals eingesetzt werden kann. SYNC-LEDs an der Vorderseite zeigen das Erkennen eines Videosignals an.

Das besondere Stromversorgungsteil des TX-AVX ermöglicht den Anschluss an die verschiedensten Gleich- und Wechselspannungsquellen.


Technische Daten:

Eingang:
BNC-Buchsen
Eingangsignal:
0,5 V pp Video bis 1 V pp Video
Ausgang:
Durchgeschaltet, BNC-Steckvorrichtung (Ausgang muss mit angeschlossener Belastung oder mit dem mitgelieferten 75 Ω Abschluss betrieben werden)
Steuerausgang:
Öffner- oder Schließer- Relaiskontakte
Temperaturbereich:
0° C bis 55° C
Relaiskontakte:
Einpolig, eine Schalterstellung
Max. Schaltleistung:
60 W, 125 VA; Max. Schaltspannung: 220 Vac, 250 Vdc; Max. Schaltstrom: 2 A; Max. Dauerstrom: 3 A
Stromversorgung:
Minus an Erde, 12 bis 33 Vdc / 75 mA oder 12 bis 24 Vac / 75 mA
Abmessungen:
1,4 Zoll 3,6 cm; Breite: 3,0 Zoll 7,6 cm; Tiefe: 1,2 Zoll 3,0 cm
Paketart:
Karton
Paketabmessungen:
5.08 x 5.08 x 10.16 cm.
Versandgewicht:
0.147 kg
WEEE Gewicht:
0.109 kg
HS Code:
8536.49.0050
