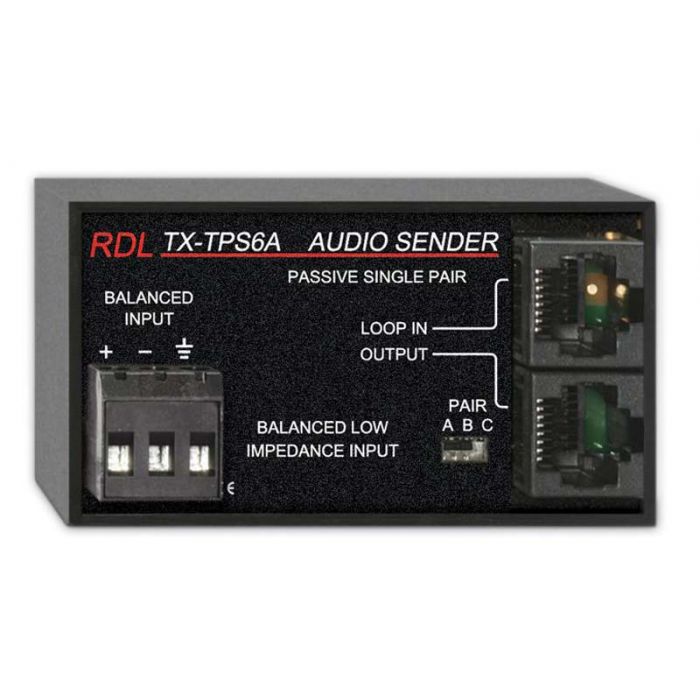

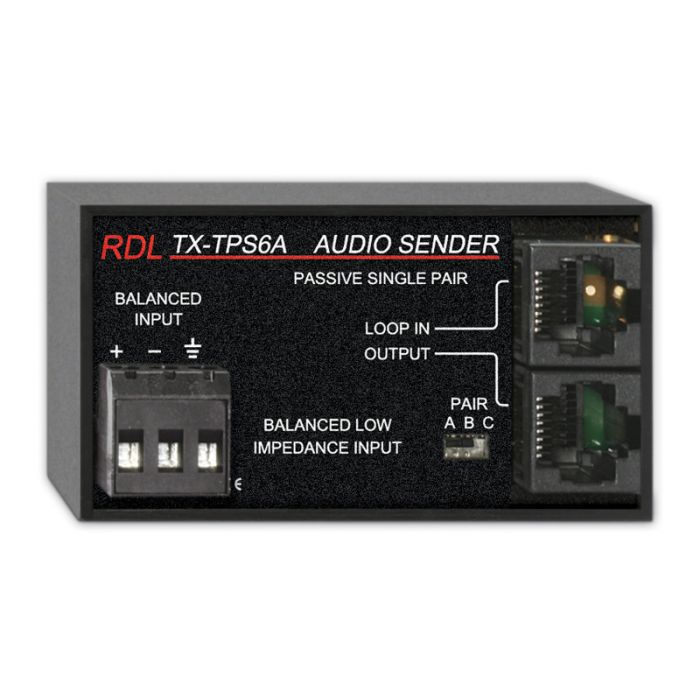

RDL TX-TPS6A Single-Pair Sender

Eigenschaften:

Niederohmiger sym. +4 dBu Eingang
Signaleingang durch Anschlussblock
Schalter wählt RJ45 Kabelpaar an (A, B oder C)
Signal und Betriebsspannung an LOOP IN durchgespeist
Passives Modul benötigt keine eigene Betriebsspannung
Galvanische Trennung durch Transformator in Studioqualität
Zum kombinieren mit Format-A Sendermodulen

Das TX-TPS6A ist ein Sendermodul für ein Kabelpaar zum Einsatz mit RDL Format-A Twisted Pair Produkten. Eine niederohmige +4 dBu sym. Linepegelquelle kann an den Anschlussblock angeschlossen werden. Ein Transformator in Studioqualität bietet galvanische Trennung zwischen Eingang und dem Ausgang.

Das TX-TPS6A speist ein Kabelpaar. Das gespeiste Kabelpaar wird während der Installation mit einem Schalter gewählt. An die LOOP IN RJ45 Buchse können weitere Format-A Module angeschlossen werden. Es können zwei weitere Sendermodule für ein Kabelpaar oder ein Sendermodul für zwei Kabelpaare eingesetzt werden. Wenn drei Sendermodule für ein Kabelpaar eingesetzt werden, müssen die individuellen Module jeweils ein separates Kabelpaar speisen: A, b oder C. Bei kombination des TX-TPS6A mit einem Sendermodul für zwei Kabelpaare welches Stereo Signale auf Kabelpaaren B und C sendet muss das TX-TPS6A Kabelpaar A speisen.

Das TX-TPS6A ist ein passives Modul und benötigt keine eigene Betriebsspannung. Betriebsspannung von anderen Format-A Modulen wird durch die RJ45 Buchse durchgeführt und zur Speisung anderer Module zur Verfügung.

Technische Daten:

Eingang:
Niederohmig, sym.; Empfohlene Quellenimpedanz < 150 Ω
Eingangsanschluss:
Anschlusslock (sym.)
Eingangspegel:
+4 dBu sym.; +22 dBu Max
Format-A Kabelpaar:
Durch Schalter wählbar A, B, oder C
Format-A Eingang:
RJ45 Buchse LOOP IN
Ausgang:
RDL TP Format-A
Ausgangsanschluss:
RJ45 buchse
Frequenzgang:
20 Hz bis 20 kHz (± 0,1 dB)
Klirrfaktor (THD+N):
< 0,035% (50 Hz bis 20 kHz, +4 dBu); < 0,1% (20 Hz bis 20 kHz, +4 dBu)
Übersteuerungsreserve:
> 18 dB bezogen auf +4 dBu
Gleichtaktunterdrückung:
> 85 dB (50 Hz bis 150 Hz)
Temperaturbereich:
0° C bis 55° C
Spannungsversorgung:
Passiv
Abmessungen:
Breite: 7,6 cm ; Höhe: 4,08 cm; Tiefe:5,3 cm
Paketart:
Karton
Paketabmessungen:
5.08 x 5.08 x 10.16 cm.
Versandgewicht:
0.315 kg
WEEE Gewicht:
0.293 kg
HS Code:
8517.18.0000
