RDL TX-TPS3A Three-Pair Sender

Eigenschaften:

Drei -10 dBV unsym. oder +4 dBu sym. Eingänge
Eingänge durch Cinchbuchsen und Anschlussblock
Audioeingänge zur speisung von Kablepaaren A, B und C
Benutzt alle drei Format-A Kabelpaare
Betribsspannung direkt oder durch RJ45 Buchse
Gesicherte Spannung speist angeschlossene Module
Automatische sicherung der Betriebsspannung
Spannungseingang durch Buchse oder Anschlussblock
Blaue LED an der Frontplatte zeigt Betriebsspannung an
Schaltkreise in Studioqualität

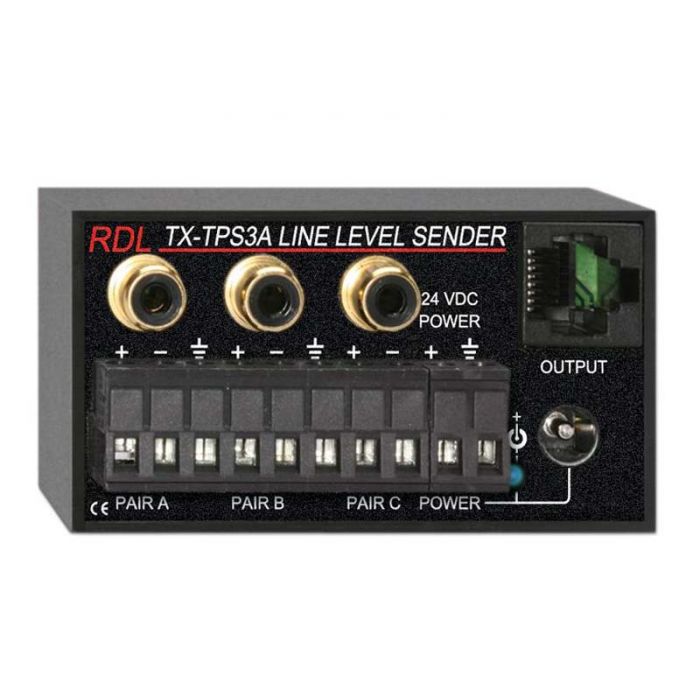

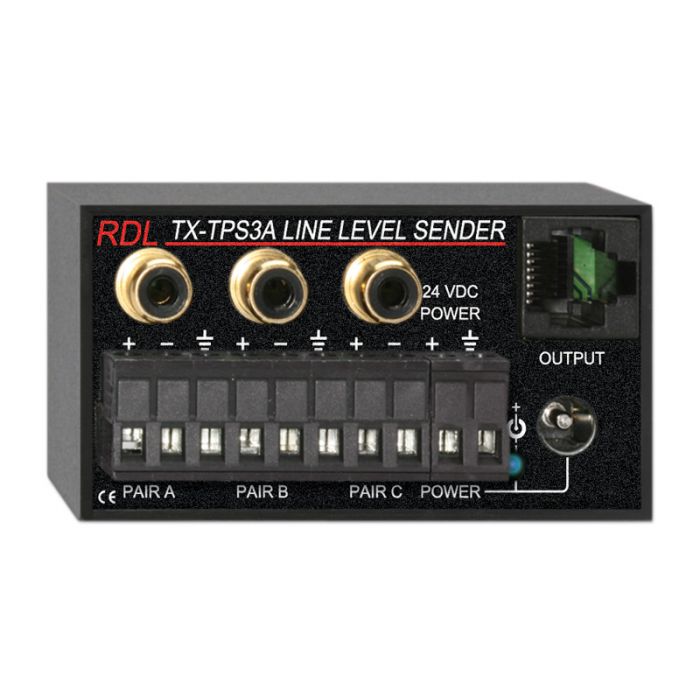

Das TX-TPS3A ist ein Sendermodul für drei Kabelpaare Einsatz mit RDL Format-A Twisted Pair Produkten. Drei Linepegelquellen können an die unsym. -10 dBV Cinchbuchsen- Eingänge oder an die sym. +4 dBu Eingänge mit Anschlussblock angeschlossen werden. Treiberverstärker in Studioqualität speisen die RJ45 Buchse mit optimalen Arbeitspegeln. Das TX-TPS3A speist alle drei Kabelpaare. Es können daher keine weiteren Sendermodule angeschlossen werden. Das TX-TPS3A kann direkt von 24 Vdc Betrieben werden und kann alle an die RJ45 Buchsen angeschlossen Module mit Betriebsspannung versorgen. Das TX-TPS3A kann aber auch Betriebsspannung von einem anderen FORMAT-A Modul oder einem Stromverteiler durch die RJ45 Buchse erhalten. Eine LED and der Front zeigt Betriebsspannung an.

Technische Daten:

Eingänge (6):
20 kΩ sym. (3); 10 kΩ unsym. (3)
Eingangsanschluss:
Anschlussblock (sym.); Cinchbuhse(unsym.)
Eingangspegel:
+4 dBu sym..; -10 dBV unsym.; +22 dBu Max
Format-A Kabelpaare (3):
A, B, C
Ausgang:
RDL TP Format-A
Ausgangsanschluss:
RJ45
Frequenzgang:
10 Hz bis 50 kHz (± 0,1 dB)
Klirrfaktor (THD+N):
< 0,005%
Rauschabstand:
> 90 dB bezogen auf +4 dBu
Übersprechen:
< 85 dB (1 kHz); <70 dB (20 Hz bis 20 kHz)
Übersteuerungsreserve:
> 18 dB bezogen auf +4 dBu
Gleichtaktunterdrückung:
> 60 dB (50 Hz bis 150 Hz)
Anzeigen:
Eingangsspanung, LED
Spannungsanschlüsse (3):
Buchse; Anschlussblock; RJ45
Temperaturbereich:
0° C bis 55° C
Spannungsversorgung:
24 Vdc / 65 mA plus angeschlossene Module
Abmessungen:
Breite: 7,6 cm; Höhe: 4,08 cm; Tiefe 5,3 cm
Paketart:
Karton
Paketabmessungen:
5.08 x 5.08 x 10.16 cm.
Versandgewicht:
0.222 kg
WEEE Gewicht:
0.197 kg
HS Code:
8517.18.0000
