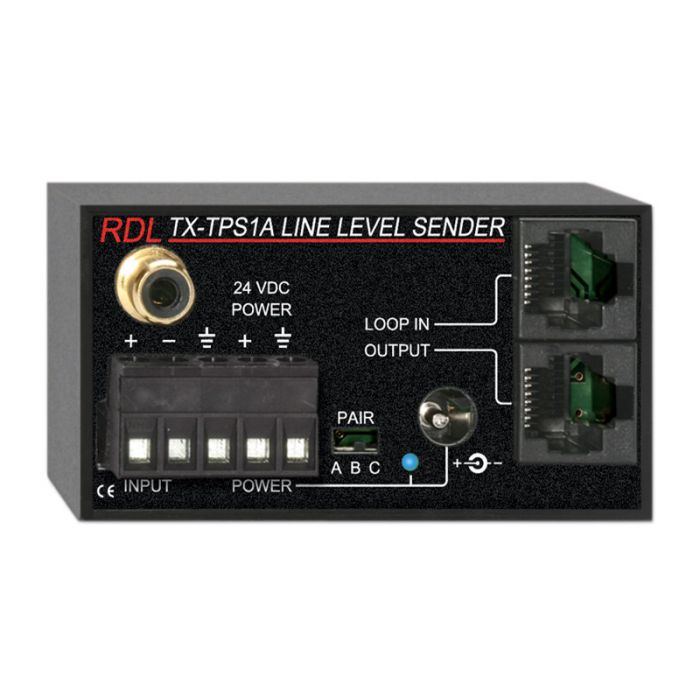

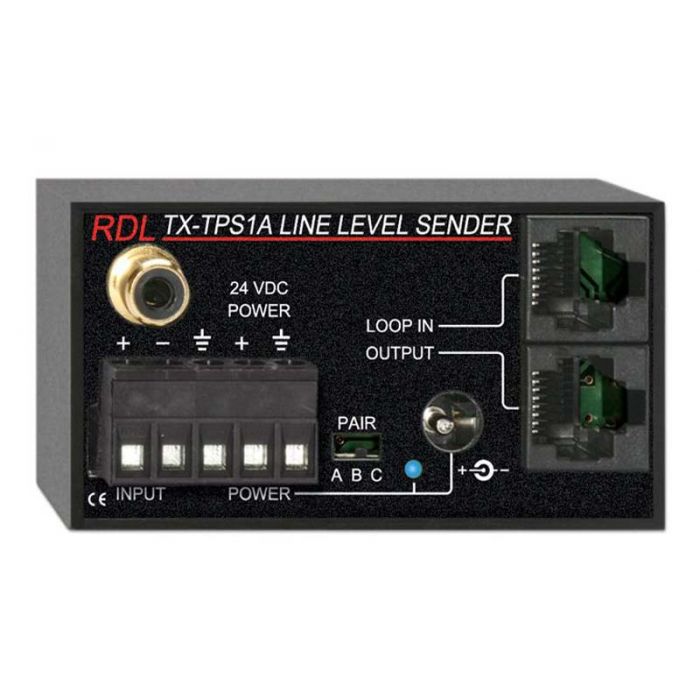

RDL TX-TPS1A Single-Pair Sender

TX-TPS1A
Eigenschaften:

Ein -10 dBV unsym. oder +4 dBu sym. Eingang
Eingänge als Cinchbuchse und Anschlussblock
Schalter wählt gespeistes RJ45 Paar (A, B oder C)
Signal und Spannung werden an LOOP IN durchgespeist
Betriebsspannung direkt oder durch RJ45
Gesicherte Spannung speist angeschlossene Module
Betriebsspannungseingang durch Anschlussblock
Blaue LED an der Frontplatte zeigt Betriebsspannung an
Zum kombinieren mit Format-A Sendermodulen
Schaltkreise in Studioqualität

Das TX-TPS1A ist ein Sendermodul für ein Kabelpaar zum Einsatz mit RDL Format-A Twisted Pair Produkten. Eine Linepegelquelle kann an Das Modul angeschlossen werden. Es wird entweder der unsym. -10 dBV Eingang mit Cinchbuchse oder der sym. Eingang mit Schraubanschlussblock verwendet. Ein Treieberverstärker in Studioqualität speist die RJ45 Buchse mit optimalem Arbeitspegel. Das TX-TPS1A speist nur eine Kabelpaar das bei der Installation mittels eines Shalters gewählt wird. An die LOOP IN Buchse können Betriebsspannungund Signale von anderen FORMAT-A Sendern angeschlossen werden. Es können zwei weitere Sendermodule für ein Kabelpaar oder ein Sendermodul für zwei Kabelpaare an die LOOP IN Buchse angeschlossen werden. Wenn drei Sendermodule für ein Kabelepaar angeschlossen werden muss jedes Module ein anderes Kabelpaar speisen, A,B oder C. Bei Einsatz mit einem Sendermodul für zwei Kabelpaare welches Steroesignale auf Kabelpaaren B und C sendet, muss das TX-TPS1A Kabelpaar A speisen. Das TX-TPS1A kann direkt von 24 Vdc Betrieben werden und kann allean die RJ45 Buchsen angeschlossen Module mit Betriebsspannung versorgen. Das TX-TPS1A kann aber auch Betriebsspannung von einem anderen FORMAT-A Modul oder einem Stromverteiler durch die RJ45 Buchse erhalten. Eine LED and der Front zeigt Betriebsspannung an.

Technische Daten:

Eingänge (2):
20 kΩ sym.; 10 kΩ unsym.
Eingangsanschluss:
Anschlussblock (sym.); Cinchbuhse(unsym.)
Eingangspegel:
+4 dBu sym..; -10 dBV unsym.; +22 dBu Max
Format-A Kabelpaar:
Durch Schalter wählbar A, B, oder C
Format-A Eingang:
RJ45 LOOP IN
Ausgang:
RDL TP Format-A
Ausgangsanschluss:
RJ45
Frequenzgang:
10 Hz bis 50 kHz (± 0,1 dB)
Klirrfaktor (THD+N):
< 0,005%
Rauschabstand:
90 dB bezogen auf +4 dBu
Übersteuerungsreserve:
> 18 dB bezogen auf +4 dBu
Gleichtaktunterdrückung:
> 60 dB (50 Hz bis 150 Hz)
Anzeigen:
Eingangsspanung, LED
Spannungsanschlüsse (3):
Buchse; Anschlussblock; RJ45
Temperaturbereich:
0° C bis 50° C
Spannungsversorgung:
24 Vdc / 35 mA plus angeschlossene Module
Abmessungen:
Breite: 7,6 cm; Höhe: 4,08 cm; Tiefe 5,3 cm
Paketart:
Karton
Paketabmessungen:
5.08 x 5.08 x 10.16 cm.
Versandgewicht:
0.209 kg
WEEE Gewicht:
0.181 kg
HS Code:
8517.18.0000
