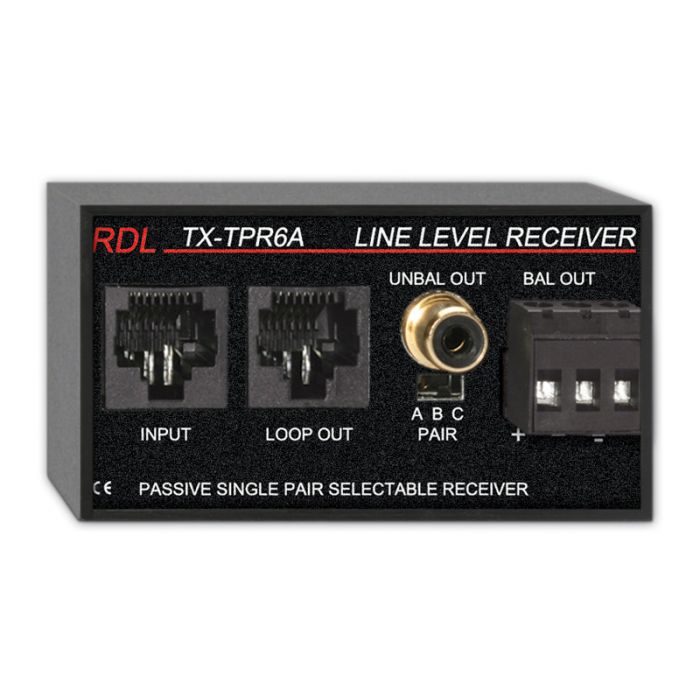

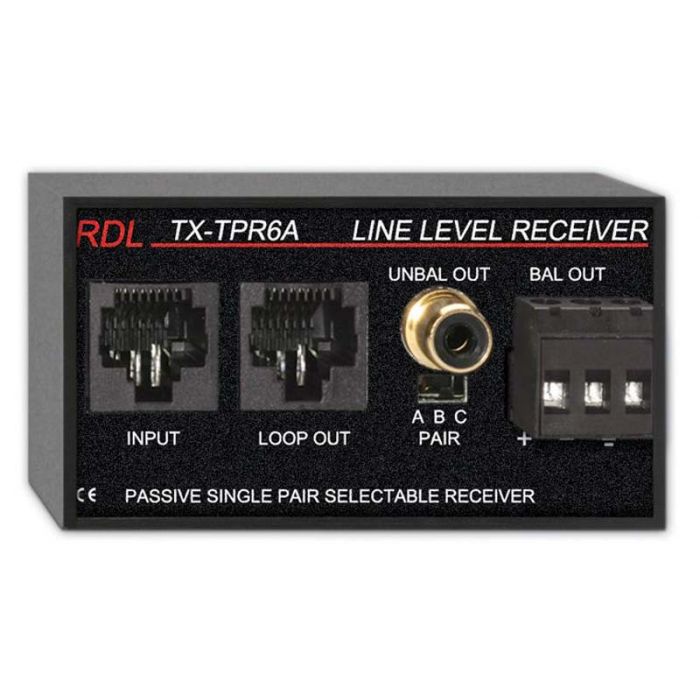

RDL TX-TPR6A Single-Pair Receiver

TX-TPR6A
Eigenschaften:

Sym. oder unsym. 10 kΩ Audioausgang
Ausgang an Cinchbuchse oder Anschlussblock
+4 dBu sym. Ausgang; -10 dBV unsym. Ausgang
Schalter wählt Kabelpaar (A, B oder C) an
Signal und Betriebsspannung an LOOP OUT durchgespeist
Passives Modul benötigt keine eigene Betriebsspannung
Galvanische Trennung für beide Ausgänge
Zum kombinieren mit Format-A Empfängermodulen



Das TX-TPR6A ist ein Empfängermodul für ein Kabelpaar zum Einsatz mit RDL Format-A Twisted Pair Produkten. Ein Schalter an der Front wählt von welchem Format-A Kabelpaar Signal erhalten wird. Das von RJ45 Buchse gewählte Signal wird mit -10 dBV an die Cinchbuchse und mit +4 dBu and den Anschlussblock geführt. Ein Transfomator sorgt für galvanische Trennung zwischen Eingang und Ausgang. Da alle Signale durch die RJ45 Buchsen durchgespeist werden, können weitere Format-A Empfängermodule angeschlossen werden. Zwei weitere Empfängermodule für ein Kabelpaar oder ein Empfängermodul für zwei Kabelpaare können angeschlossen werden. Da der Eingang des TX-TPR6A das Signal nicht belastet, können weitere Module an das gleiche Signal an anderer Stelle abgreifen. Es können bis zu zehn Format-A Empfängermodule an das gleiche Kabelpaar angeschlossen werden. Die Möglichkeit ein bestimmtes Signal mit Format-A Empfängermodulen an verschiedenen Stellen abgreifen zu können erlaubt sehr flexible Systemgestaltung.

Das TX-TPR6A ist ein passives Modul und benötigt keine eigene Betriebsspannung. Betriebsspannung von anderen Format-A Modulen wird durch die RJ45 Buchsen durchgeführt und zur Speisung anderer Module zur Verfügung.

Technische Daten:

Eingang:
RDL TP Format-A
Eingangsanschluss:
RJ45 Buchse
Format-A Kabelpaare:
Durch Schalter wählbar A, B, oder C
Format-A Ausgang:
RJ45 LOOP OUT
Ausgänge (2):
10 kΩ sym.; 3 kΩ unsym.
Ausgangsanschluss:
Anschlussblock (sym.); Cinch (unsym.)
Ausgangspegel:
+4 dBu sym., +22 dBu Max; -10 dBV unsym.
Frequenzgang:
20 Hz bis 20 kHz (± 0,75 dB)
Klirrfaktor(THD+N):
< 0,1% (1 kHz); <0,5% (50 Hz bis 20 kHz)
Rauschabstand :
< 90 dB bezogen auf +4 dBu
Übersteuerungsreserve:
> 18 dB bezogen auf +4 dBu
Gleichtaktunterdrückung:
> 90 dB (50 Hz bis 150 Hz)
Temperaturbereich:
0° C bis 50° C
Spannungsversorgung:
Passiv
Abmessungen:
Breite: 7,6 cm; Höhe: 4,08 cm; Tiefe: 5,3 cm
Paketart:
Karton
Paketabmessungen:
5.08 x 5.08 x 10.16 cm.
Versandgewicht:
0.188 kg
WEEE Gewicht:
0.166 kg
HS Code:
8517.18.0000
