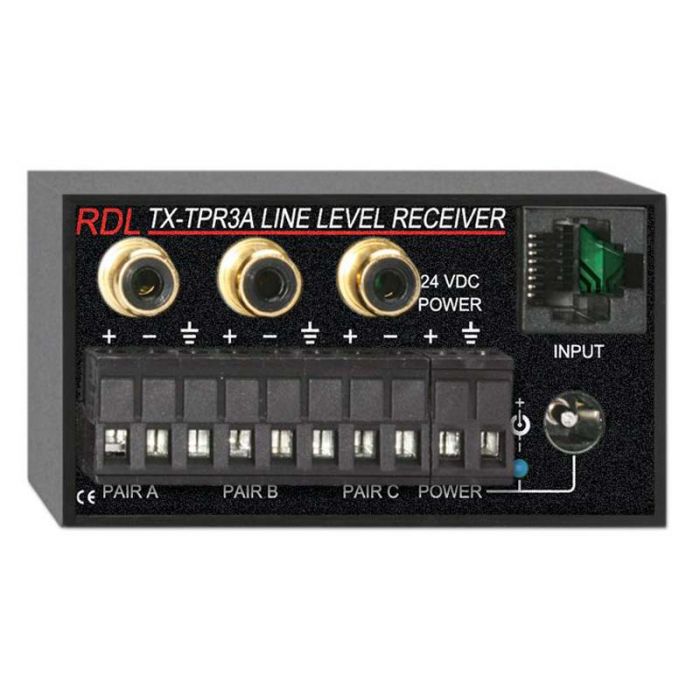

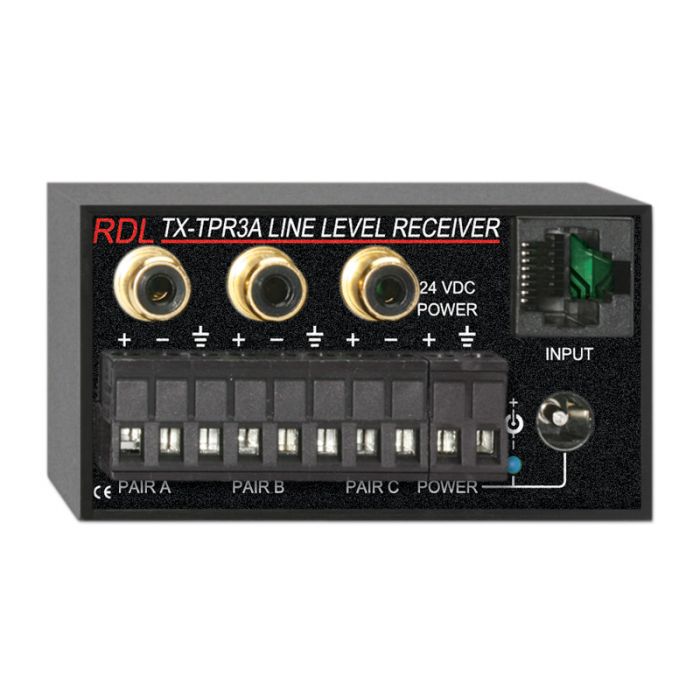

RDL TX-TPR3A Three-Pair Receiver

Eigenschaften:

Drei -10 dBV unsym. oder +4 dBu sym. Ausgänge
Cinchbuchse und Steckbarer Schraubanschlussblock am Ausgang
Audioausgang für alle drei Kabelpaare (A, B und C)
Eigener Spannungseingang oder Speisung durch RJ45
Spannungseingang durch Hohlklinke oder Anschlussblock
Spannungsversogung angeschlossener Module durch RJ45 Buchse
Automatische Sicherung schützt gegen Verdahtungsfehler
Blaue LED zur Betriebsanzeige
Aktive Schaltkreise in Studioqualität

BESCHREIBUNG: Das TX-TPR3A ist ein Empfängermodul für drei Kabelpaare zum Einsatz mit Format-A Twisted Pair Produkten. Drei separate Eingänge erhalten Signale von Kabelpaaren A, B und C entsprechend dem RDL Format-A Standard. Die an den jeweiligen Kabelpaaren anliegenden Signale werden an die -10 dBV Cinchbuchse und an den +4 dBu sym. Schraubanschlussblock Ausgang geführt. Treiberverstärker in Studioqualität speisen die Ausgänge mit korrekten Arbeitspegeln. Das TX-TPR3A kann an die LOOP OUT Buchse anderer Format-A Empfängermodule angeschlossen werden. Es können bis zu zehn Format-A Empfängermodule an ein Kabelpaar angeschlossen werden ohne Verlusste zu verursachen. Die Möglichkeit ein bestimmtes Signal mit Format-A Empfängermodulen an verschiedenen Stellen abgreifen zu können erlaubt sehr flexible Systemgestaltung.

Das TX-TPR3A ist ein Empfängermodul für drei Kabelpaare zum Einsatz mit Format-A Twisted Pair Produkten. Drei separate Eingänge erhalten Signale von Kabelpaaren A, B und C entsprechend dem RDL Format-A Standard. Die an den jeweiligen Kabelpaaren anliegenden Signale werden an die -10 dBV Cinchbuchse und an den +4 dBu sym. Schraubanschlussblock Ausgang geführt. Treiberverstärker in Studioqualität speisen die Ausgänge mit korrekten Arbeitspegeln. Das TX-TPR3A kann an die LOOP OUT Buchse anderer Format-A Empfängermodule angeschlossen werden. Es können bis zu zehn Format-A Empfängermodule an ein Kabelpaar angeschlossen werden ohne Verlusste zu verursachen. Die Möglichkeit ein bestimmtes Signal mit Format-A Empfängermodulen an verschiedenen Stellen abgreifen zu können erlaubt sehr flexible Systemgestaltung.

Betriebsspannung kann direkt an das TX-TPR3A Modul durch Hohlklinke oder Schraubanschlussblock angeschlossen werden. Betriebsspannung wird an alle an die INPUT RJ45 Buchsen angeschlossenen Module geführt. Das TX-TPR3A kann auch von einem anderen Modul durch die RJ45 Buchsen mit Betriebsspannung versorgt werden. Eine LED an der Frontplatte zeigt Betriebsspannung an.
