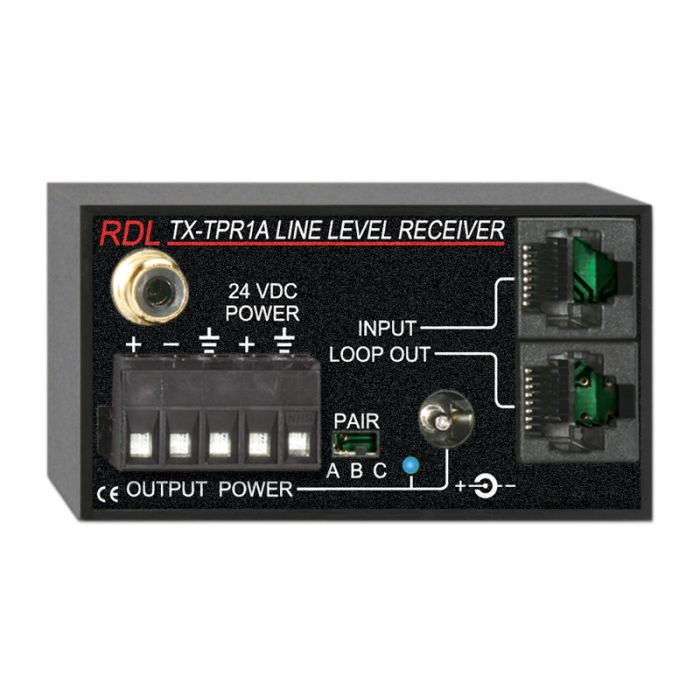

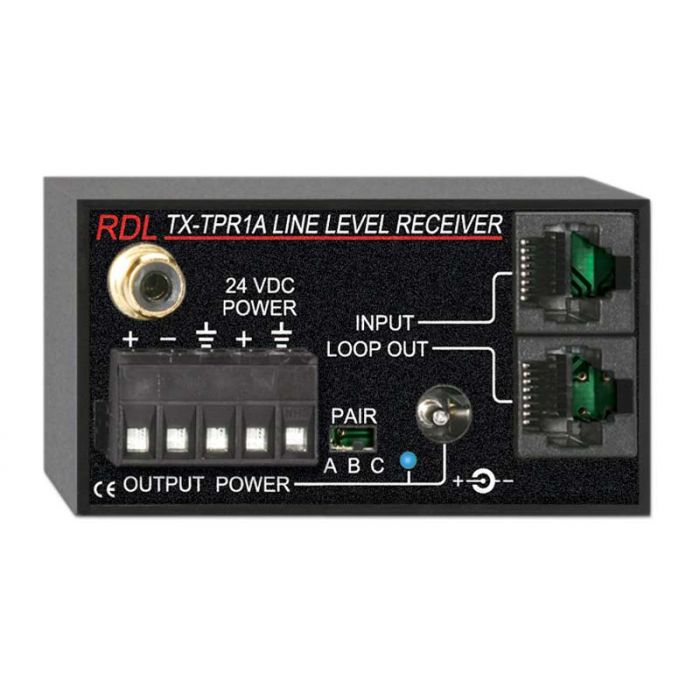

RDL TX-TPR1A Single-Pair Receiver

Eigenschaften:

Unsym. -10 dBV oder sym. +4 dBu Ausgang
Ausgang durch Cinch Buchse oder Schraubanschlussblock
Schalter wählt Kabelpaar (A, B oder C) an
Signal und Betriebsspannung an LOOP OUT Buchse durchgespeist
RJ45, Buchse oder Anschlussblock für Betriebsspannung
RJ45 Buchse speist Spannung an angeschlossene Module
Blaue LED zeigt Betriebsspannung an
Kann mit weiteren Format-A Empfängermodulen kombiniert werden
Aktive Schaltkreise in Studioqualität


Das TX-TPR1A ist ein Empängermodul für ein Kabelpaar zum Einsatz mit RDL Format-A Twisted Pair Produkten. Mittels eines Schalters an der Frontplatte wird gewählt von welchem Kabelpaar Signal erhalten wird. Das Eingangssignal wird mit -10 dBV an den unsym. Cinchbuchsen-Ausgang und mit +4 dBu and den sym. Schraubanschlussblock-Ausgang gespeist. Verstärker in Studioqualität speisen die Ausgänge. Betriebsspannung und Signale werden von der INPUT Buchse zur LOOP OUT Buchse durchgeführt. Da dieses Modul nur eines der 3 möglichen Signale verarbeitet, kann es mittels der LOOP OUT Buchse mit weiteren Format-A Empfängermodulen in einem System kombiniert werden. Es können zwei Empfängermodule für ein Kabelpaar oder ein Empfängermodul für zwei Kabelpaare an die LOOP OUT Buchse angeschlossen werden. Es können bis zu zehn Format-A Empfängermodule an ein Kabelpaar angeschlossen werden ohne Verlusste zu verursachen. Die Möglichkeit ein bestimmtes Signal mit Format-A Empfängermodulen an verschiedenen Stellen abgreifen zu können erlaubt sehr flexible Systemgestaltung. Betriebsspannung kann direkt an das TX-TPR1A Modul durch die Hohlklinke oder Schraubanschlussblock angeschlossen werden. Betriebsspannung wird an alle an die INPUT und LOOP OUT RJ45 Buchsen angeschlossenen Module geführt. Das TX-TPR1A kann auch von einem anderen Modul durch die RJ45 Buchsen mit Betriebsspannung versorgt werden. Eine LED an der Frontplatte zeigt Betriebsspannung an.

Technische Daten:

Eingang:
RDL TP Format-A
Eingangsanschluss:
RJ45 Buchse
Format-A Kabelpaare:
Wählbar, A, B, oder C
Format-A Ausgang:
RJ45 LOOP OUT Buchse
Ausgänge (2):
150 Ohm sym.; 1 kOhm unsym.
Ausgangsanschluss:
Steckbarer Schraubanschlussblock (sym) Cinchbuchse (unsym.)
Ausgangspegel:
+4 dBu sym., +22 dBu Max; -10 dBV unsym.
Frequenzgang:
10 Hz bis 50 kHz (± 0,1 dB)
Klirrfaktor (THD+N):
< 0,005%
Rauschabstand:
> 90 dB bezogen auf +4 dBu
Übersteuerungsreserve:
> 18 dB bezogen auf +4 dBu
Gleichtaktunterdrückung:
> 80 dB (50 Hz bis 150 Hz)
Anzeigen:
Eingangsspannung,LED
Spannungseingänge (3):
Hohlklinke; Schraubanschlussblock; RJ45
Temperaturbereich:
0° C bis 50° C
Spannungsversorgung:
24 Vdc / 35 mA plus Angeschlossene Module
Abmessungen:
Breite: 7,6 cm; Höhe: 4,8 cm; 2,Tiefe: 5,3 cm
Paketart:
Karton
Paketabmessungen:
5.08 x 5.08 x 10.16 cm.
Versandgewicht:
0.209 kg
WEEE Gewicht:
0.184 kg
HS Code:
8517.18.0000
