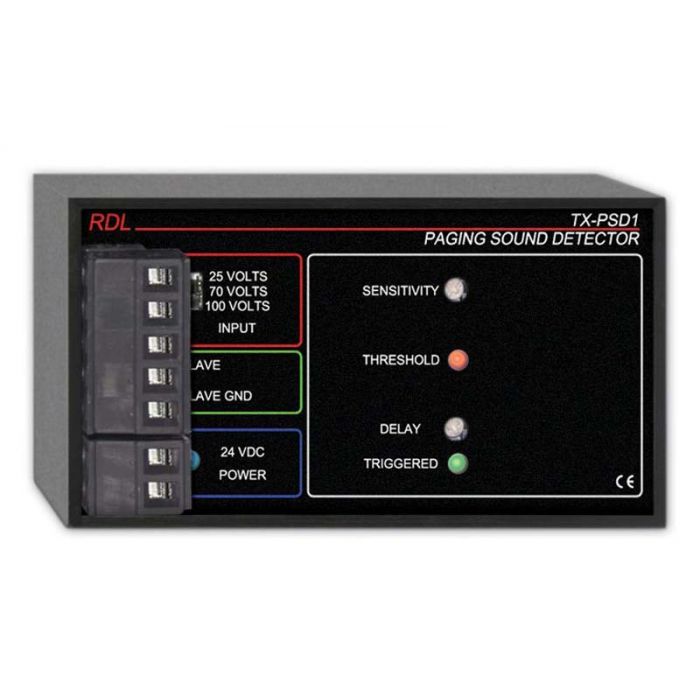

RDL TX-PSD1 Paging-Sound-Detector

Eigenschaften:

Durch Lautsprechersignale gesteuerte Schaltfunktionen
Eingang nimmt Signale von Hochvolt-Lautsprechersystemen an
Durch Schalter wählbare Empfindlichkeit: 25 V, 70 V, 100 V
25 Volt Bereich nimmt Signale von 8 Ω Systemen bis zu 75 Watt an
Durch Transformator isolierter Eingang
Einstellung der Empfindlichkeit mittels Regler an der Frontplatte
Threshold LED ermöglicht genaue Schwellwerteinstellung
Einstellung der Freigabezeit mittels Regler an der Frontplatte
LED zeigt an wenn Modul ausgelöst ist
Einstellung der Freigabezeit von 3 bis 25 Sekunden
Aktiver Open-Collector Ausgang wenn Modul ausgelöst ist
Spricht auf Durchsagesignale oder andere Audiosignale an
Das TX-PSD1 ist die ideale Wahl für viele Anwendungen in denen Schaltfunktionen durch Lautsprechersignale gesteuert werden sollen. Das Modul spricht auf alle Audiosignale an, ist aber hauptsächlich für Signale von Durchsageanlagen vorgesehen. Das TX-PSD1 hat einen Open-Collector SLAVE-Ausgang zur steuerung anderer Geräte. Eingangssignale werden an einen Schraubanschlussblock angeschlossen. Mittels eines Schalters an der Frontplatte des Moduls wird der vorgesehene Eingangssignalbereich gewählt: 25 V, 70 V oder 100 V. In der 25 V Stellung können auch Signale von 8 Ohm Lautsprechersystemen mit einer maximalen Leistung von 75 Watt angeschlossen werden. Eingangsempfindlichkeit wird mittels eines Reglers eingestellt. Bei maximaler Empfindlichkeitseinstellung des SENSITIVITY Reglers ist die Ansprechschwelle 30 dB unterhalb der durch den Schalter gewählten Spannungsbereich. Eine rote LED leuchtet wenn das Eingangssignal den eingestellten Schwellwert erreicht hat. Wenn das modul durch ein entsprechendes Eingangssignal ausgelöst ist, bleibt es für eine einstellbare Zeit nachdem das Eingangssignal fehlt in diesem Zustand. Diese Zeitverzögerung ist mittels eines Reglers von 3 bis 25 Sekunden einstellbar. Einstellung wird durch eine grüne LED welche bei ausgelöstem Modul leuchtet vereinfacht. Wenn das Modul ausglöst ist, wird der SLAVE-Anschluss durch einen Open-Collector nach Masse durchgeschaltet. Eine blaue POWER LED leuchtet wenn 24 Vdc Betriebsspannung an das TX-PSD1 angeschlossen wird.

Das TX-PSD1 kann eingesetzt werden mit anderen RDL Modulen oder zur Steuerung von Geräten deren Steuereingänge an bis zu 24 V angeschlossen werden können.


Technische Daten:

Eingang:
Lautsprecherpegel, Transformatorisoliert
Eingangspegel:
Mittels Schalter wählbar 25 V, 70 V, 100 V
Detektor Bandbreite:
120 Hz bis 7,5 kHz (-3 dB)
Eingangssignalbereich:
Einstellbar, -40 dB bis -15 dB (unterhalb 25 V, 70 V oder 100 V)
Öffnungsverzögerung:
Einstellbar, 3 bis 25 Sekunden
Steuerausgang:
Open-Collector, 25 mA (SLAVE-Anschluss)
Anzeigen (3):
Power (blaue LED), Threshold (rote LED), Triggered (güne LED)
Spannungsversorgung:
24 Vdc / 20 mA*, Minus an Masse

*Plus Last am SLAVE-Ausgang
Paketart:
Karton
Paketabmessungen:
5.08 x 5.08 x 10.16 cm.
Versandgewicht:
0.181 kg
WEEE Gewicht:
0.159 kg
HS Code:
8518.40.2000
