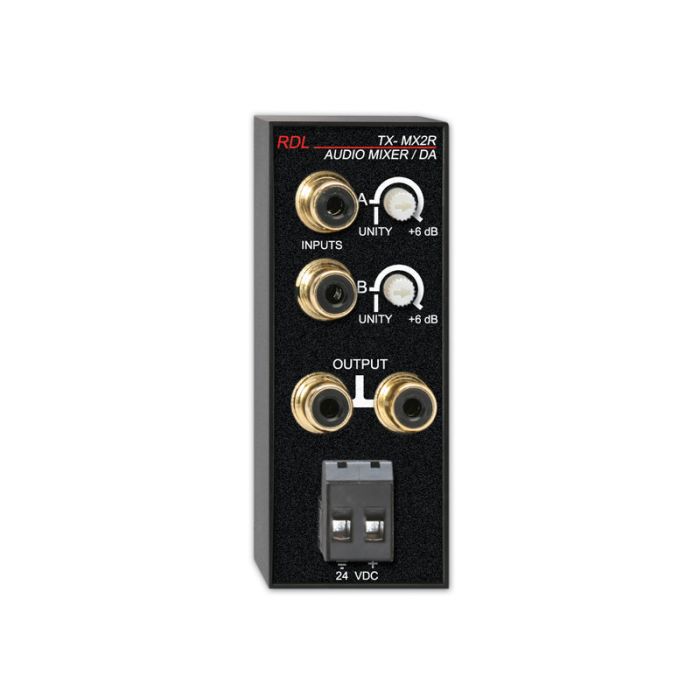

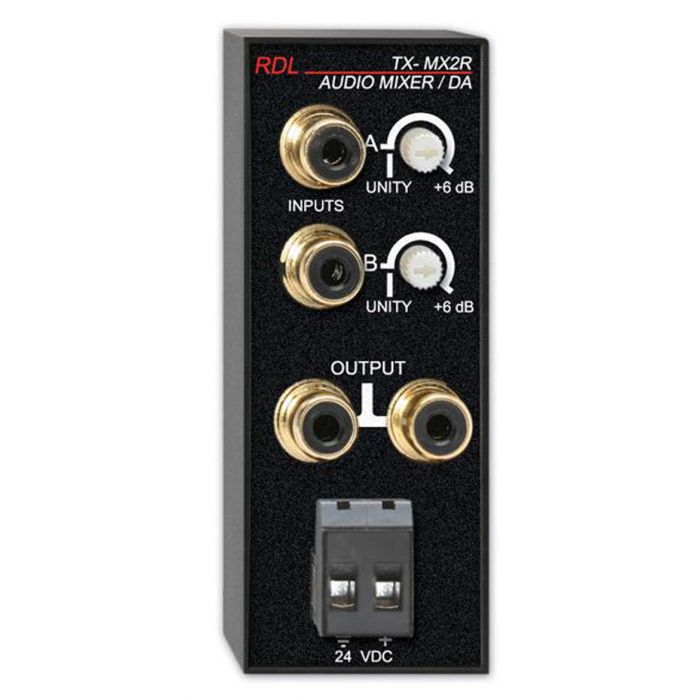

RDL TX-MX2R Audio-Mixer/Distributor

Das Modell TX-MX2R eignet sich insbesondere für Anlagen, in denen aktives, getrenntes Mischen zweier unsymmetrischer Linepegelquellen vorgesehen ist, um eine oder zwei unsymmetrische Eingänge zu speisen. Die Eingangsschaltkreise sind hochohmige Linepegel (-10 dBV) Eingänge. Daher ist es zulässig, die Module zur Überbrückung einer unsymmetrischen Stereoquelle ohne Beeinträchtigung der Stereotrennung zu verwenden. Das Ausgangssignal des TX-MX2R kann eine Monomischung eines Stereosignals sein. Im allgemeinen werden die Verstärkungen auf den Einheitswert eingestellt. Wenn ein Kanal zu schwach eingestellt ist, kann die Verstärkung dieses Kanals bis auf bis zu 6 dB erhöht werden.

Das Modell TX-MX2R kann auch verwendet werden, um zwei getrennte Quellen auf einen gemeinsamen Ausgang zu mischen. Der Ausgangstreiber sorgt für zwei getrennte, identische Ausgangssignale. Wenn eine einzige Quelle auf zwei Eingänge verteilt werden soll, kann ein Eingang des TX-MX2R ohne Qualitätseinbuße unbenutzt gelassen werden.

Technische Daten

Eingangspegel (2) :
-10 dBV
Eingangsimpedanz:
10 kΩ
Rauschabstand:
> 75 dB bezogen auf -10 dBV
Klirrfaktor (THD+N):
< 0,05% (Nennwert 0,01%)
Intermodulation (IMD):
0,01% Nennwert
Frequenzgang:
25 Hz bis 45 kHz ( -0,5 dB)
15 Hz bis 70 kHz ( -1 dB)
Verstärkung (je Kanal):
0 dB bis +6 dB (einstellbar)
Ausgänge (2):
2 x 100 Ω, -10 dBV
Übersteuerungsreserve:
> 27 dB (24 V Gleichspannung)
> 18 dB (12 V Gleichspannung)
Temperaturbereich:
0° C bis 55° C
Spannungsversorgung:
Minus an Erde, 12 bis 33 Vdc / 10 mA
Paketart:
Karton
Paketabmessungen:
5.08 x 5.08 x 10.16 cm.
Versandgewicht:
0.102 kg
WEEE Gewicht:
0.073 kg
