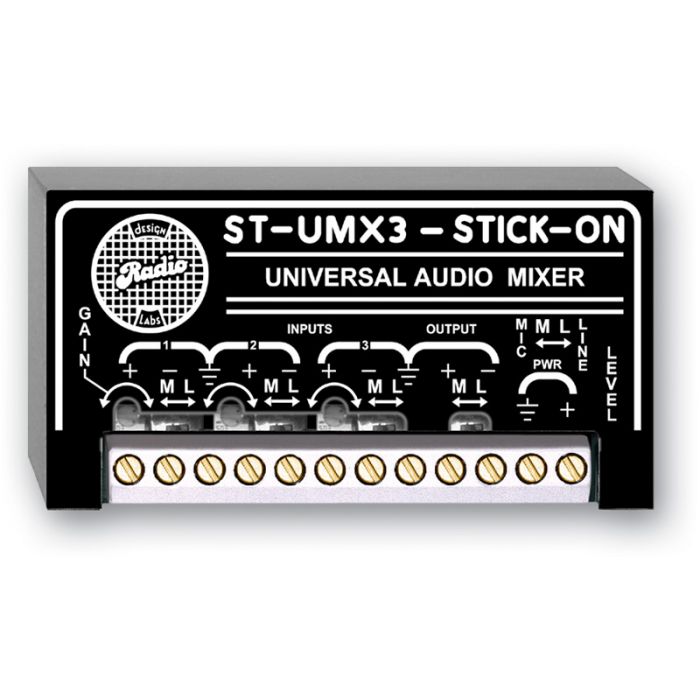

RDL ST-UMX3 Universal Audio-Mixer

sofort lieferbar

Bestellnr.
158211

Universeller Mischer, 3 Kanal

Eigenschaften:

Audio Mischer mit 3 Eingängen
Eingänge individuell wählbar, Mic- oder Linepegel
Wählbarer Mic.- oder Linepegel Ausgang
Zur erweiterung der Eingänge vorhandene Mischer
Kombi von symmetrischen und und unsym. Signalen


Das ST-UMX3 ist ein 3 Kanal Mischer zum kombinieren von Mikrofon und/oder Linepegelquellen auf einen Ausgang. Zur optimalen Isolation besteht jeder Eingangskanal aus einem eigenständigen Schaltkreis. Jeder Eingang hat einen eigenen Schalter zur wahl zwischen Mic. oder Linepegelquellen.

Durch individuelle Potentiometer mit logarithmischer Charakteristik werden die Signale der 3 Eingänge aktiv auf den symmetrischen Ausgang gemischt. Dieser Vorgang wird vereinfacht durch die RDL zwei LED Pegelanzeige mit VU Meter Charakteristik. Die grüne LED beginnt bei −11 dBu zu leuchten und wird mit zunehmendem Pegel progressiv heller bis zu + 4 dBu. Bei diesem Pegel leuchtet die rote LED hell auf. Der optimale Betriebspegel ist nun eingestellt und die Übersteuerungsreserve beträgt immer noch mehr als 18 dB.

Dieses Modul bietet durch die wählbare Ein-und Ausgangskonfiguration sehr weiten Einsatzbereich.


Eingänge (3): Mic: 600 Ω; Linepegel: 50 kΩ, sym.
ACHTUNG: MIC. EINGÄNGE SIND NICHT GEGEN PHANTOMSPANNUNG GESCHÜTZT. BEI BEDARF ST-MPA2 EINSETZEN.
Max. Eingangspegel: Mic: -18 dBu; Linepegel: +25 dBu
Verstärkung (jeder Eingang):
Mic: einstellbar AUS bis 60 dB
Linepegel: einstellbar AUS bis 21 dB
Ausgang: 150 Ω sym.; 75 Ω unsym.
Ausgangspegel:
Mic: 50 dB unterhalb Linepegel
Linepegel: +4 dBu nominal
Klirrfaktor (THD+N): < 0,006%
Intermodulation (IMD):
Mic. (bei 50 dB Verst.): < 0,04%
Linepegel: < 0,008%
Frequenzgang:
Mic: 50 Hz bis 100 kHz (± 1 dB)
Linepegel: 10 Hz bis 100 kHz (± 0,05 dB)
Rauschabstand (jeder Eingang):
Mic.: > 70 dB (50 dB Verst.)
Line: > 82 dB (0 dB Verst.)
Übersteuerungsreserve: 18 dB
Gleichtaktunterdrückung:
Mic: > 60 dB;
Linepegel: > 50 dB (50 bis120 Hz)
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 55 mA
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.079 kg
WEEE Gewicht: 0.054 kg

Mehr Informationen
Herkunftsland Vereinigte Staaten von Amerika
Zolltarifnummer 85176200
EAN 813721012265
Marke RDL
