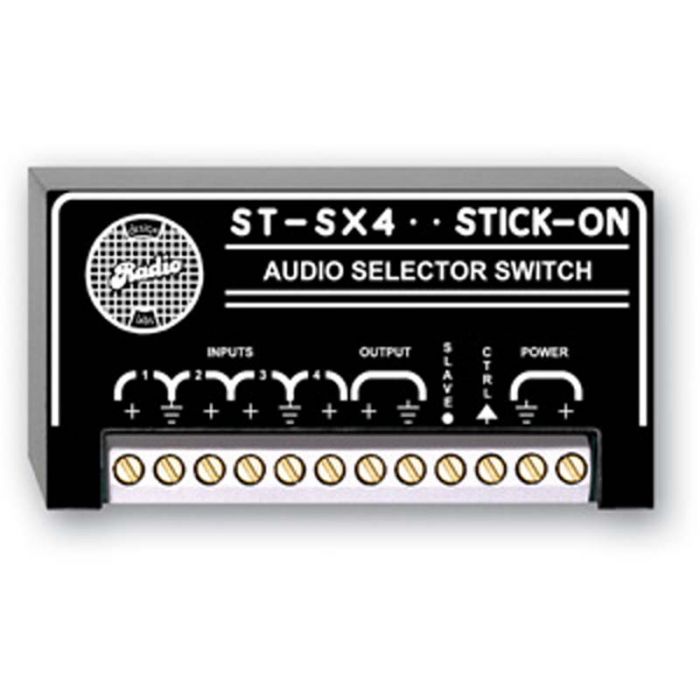

RDL ST-SX4 Audio-Switch

Eigenschaften:

Wahl zwischen vier Audioquellen
Eingangswahl per Remote
Schalten über zweiadrige Leitung
Kontaktloser elektronischer Schalter
Slave Anschlussmöglichkeit


Das ST-SX4 Modul akzeptiert bis zu vier unsymmetrische Audioquellen. Wahl des jeweiligen Eingangs, oder Stummschaltung des Moduls, geschiet durch den Anschluss eines spezifischen Widerstands zwischen dem CTRL Eingang und Masse des Moduls. Die entsprechenden Widerstände werden mit dem ST-SX4 Modul mitgeliefert. Der Ausgang des ST-SX4 Moduls ist unsymmetrisch.

Als Fernsteuerung für das ST-SX4 dient das RC4-ST.


Audio
Ein/Ausgangs-Pegel: -10 dBV
Verstärkung: 0 dB
Übersteuerungsreserve: 23 dB
Klirrfaktor (THD+N): < 0,1% typ. 0,05%
Frequenzgang: 15 Hz - 40 kHz (± 0,5 dB)
Eingangsimpedanz: 100 kΩ, unsym.
Ausgangsimpedanz: < 50 Ω, unsym.
Übersprechen: Unterhalb des Rauschpegels
Kanaldämpfung:
> 85 dB bei 1 kHz
> 80 dB bei 10 kHz
> 75 dB bei 20 kHz
Rauschabstand: > 70 dB bezogen auf -10 dBV
Steuerung
Steuereingangs widerstand: 10 kΩ (Pull-up an +15 Vdc)
Steuereingang: Einzelner Kontakt wird über Schaltlogik mit Massekontakt verbunden um den gewünschten Kanal zu wählen
Gewünschter Eingang Widerstandswert
Keiner: 0 Ω (an Masse)
1 2,7 kΩ
2 6,8 kΩ
3 22 kΩ
4 Keiner
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 45 mA
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.095 kg
WEEE Gewicht: 0.073 kg
