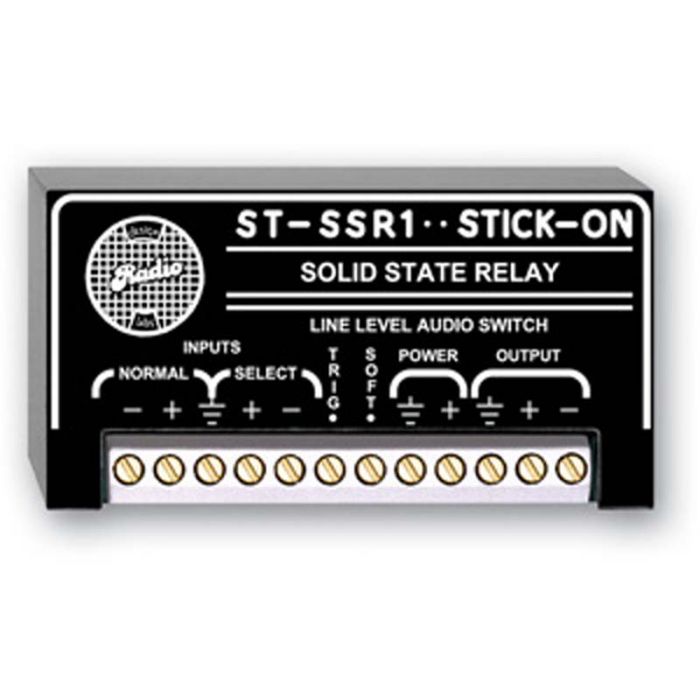

RDL ST-SSR1 Audio-Switch

Eigenschaften:

Schaltet Linepegelquellen
Umschalten zwischen zwei symmetrischen Linepegeln
Geräuschloses, störungsfreies Audioschalten
Schalten ohne mechanische Relaiskontakte
Schnelle Audiostummschaltung

Das ST-SSR1 Modul bietet geräuschloses Schalten zwischen 2 Audiosignalen. Es ist ausgestattet mit zwei symmetrischen Linepegeleingängen und einem symmetrischen Ausgang. Eingänge und Ausgang können auch unsymmetrisch benutzt werden. Das ST-SSR1 Modul ist hervorragend geeignet zum Umschalten zwischen zwei Eingangssignalen oder als knackfreier 'Ein/Aus'- Schalter für einen einzelnen Kanal. Der Anwender kann das Modul auf schnelles oder langsames Schalten programmieren.

Der SELECT Eingang speist den Ausgang des ST-SSR1 wenn der TRIG Anschluss an Erde angeschlossen wird. Ansonsten wird der Ausgang vom NORMAL Eingang gespeist.

Eingänge (2): 20 kΩ sym., +4 dBu nominal
Audioausgänge: +4 dBu nominal, 150 Ω sym.; Schraubanschlüsse
Schaltzeit: Schnell | Langsam
Ausschaltzeit Normaleingang: 10 μs | 5 ms
Einschaltzeit Normaleingang: 15 μs | 70 ms
Ausschaltzeit Wahleingang: 15 μs | 10 ms
Einschaltzeit Wahleingang: 20 μs | 35 ms
Steuersignal: Trig. Eingang wird extern an Masse gelegt
Steuerstrom: 0,5 mA
Klirrfaktor (THD+N): < 0,030% bei 1 kHz
Frequenzgang:
15 Hz bis 20 kHz (± 0,5 dB)
30 Hz bis 20 kHz (± 0,5 dB an 600 Ω)
Rauschabstand: > 80 dB bezogen auf +4 dBu
Übersteuerungsreserve: > 18 dB
Gleichtaktunterdrückung: (jeder Eingang, 100 Hz) > 45 dB
'An' Verstärkung: (jeder Eingang) 0 dB (600 Ω)
'Aus' Dämpfung: (jeder Eingang) > 80 dB bei 1 kHz
Anzeigen: 2 LEDs, NORMAL und SELECT
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 40 mA
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.09 kg
WEEE Gewicht: 0.066 kg
