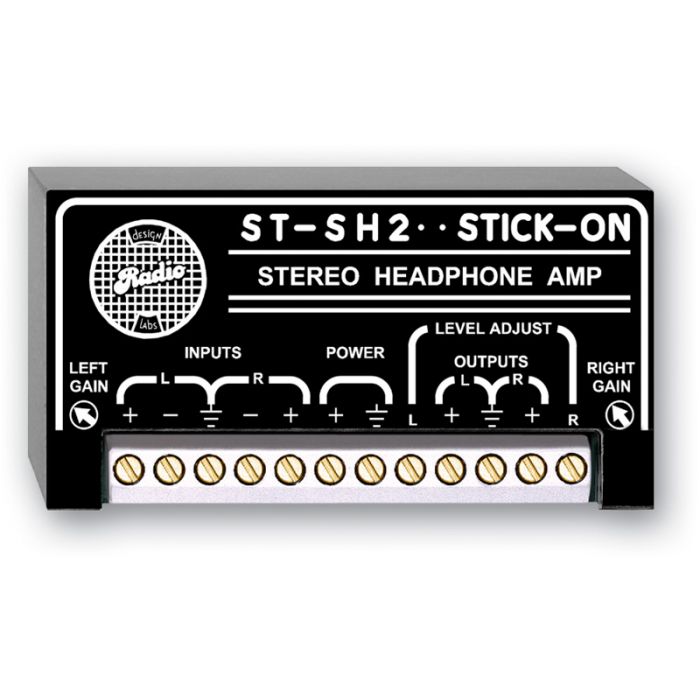

RDL ST-SH2 Headphone-Amplifier

Eigenschaften:

Stereo Kopfhörer-Verstärker in Studio Qualität
Anschluss eines externen Lautstärkereglers möglich
Eingänge symmetrisch oder unsymmetrisch anwendbar
Brückeneingang für flexiblen Einsatz
Treibt hoch- oder niederohmige Kopfhörer


Das ST-SH2 ist die Wahl für Anwendungen in denen Audiosignale von Professionellen oder Consumer Geräten mit Kopfhörer abgehört werden sollen. Für Installationen die keinen Lautstärke Regler erfordern, wird das ST-SH2 and die Eingangs-und Ausgangsbuchsen für Signal und Kopfhörer verbunden. Oft ist es erwünscht in der nähe der Abhörstelle eine Lautsärkeregelung zu haben. In diesem Fall lässt sich an die LEVEL ADJUST Anschlüsse des ST-SH2 ein 10 kΩ Potentiometer anschließen mit dem eine Lautsärkeregelung dann möglich ist. Das Potentiometer sollte nicht weiter als 1 Meter vom Modul entfernt installiert werden. Das niedrige Rauschen (100 dB unterhalb des Normpegels), niedriger Klirrfaktor, hohe Kanaltrennung und hervoragende Klangqualität erlaubt einen sehr weiten Einsatzbereich. Es kann mit anderen RDL® Modulen kombiniert werden.


Eingang: 10 kΩ sym., unsym. Brückeneingang
Eingangspegel:
-20 dBu (-22 dBV) bis +6 dBu (für Normausgangspegel: +4 dBu an 100 Ω)
-10 dBu bis +16 dBu (für 250 mW an 8 Ω)
Ausgangsimpedanz: 8 Ω bis 5 kΩ (Treibt hoch-oder niederohmige Kopfhörer)
Ausgangssignal (Normpegel): +4 dBu an 100 Ω
Ausgangssignal (Maximal): 250 mW an 8 Ω, 20 Vp-p an 2 kΩ
Klirrfaktor (THD+N): < 0,005% (0,0015% typisch bei 1 kHz)
Frequenzgang: 20 Hz bis 40 kHz (± 0,25 dB)
Rauschabstand: > 100 dB bezogen auf Normpegel
Dynamikbereich: > 115 dB
Verstärkung: Einstellbar von -2 dB bis 24 dB
Gleichtaktunterdrückung: > 50 dB / 100 Hz
Übersprechen:
< -65 dB (10 Hz bis 20 kHz);
< -80 dB bei 1 kHz
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 200 mA
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.093 kg
WEEE Gewicht: 0.068 kg
