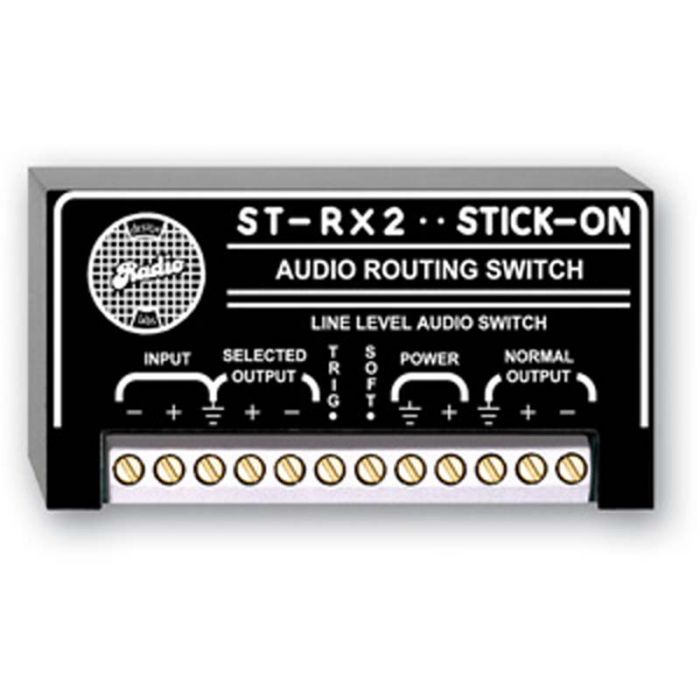

RDL ST-RX2 Audio-Switch

Eigenschaften:

Schaltet Linepegelquellen
Geräuschloses, störungsfreies Audioschalten
Unsymmetrisches oder symmetrisches Routing
Steuerung über Open-Collector-Logik


Das ST-RX2 hat einen Linepegel Eingang und zwei Linepegel Ausgänge. Ohne Beschaltung des Steuereingangs wird der NORMAL Ausgang vom Eingang gespeist. Wenn der TRIG-Steueranschluss geerdet wird, wird das Audioeingangssignal zum SELECT Ausgang geführt und der Normalausgang wird ausgeschaltet.

Die Steuerschaltungen arbeiten mit elektronischen Schaltern zur Steuerung der Eingangssignale zu einem der symmetrischen Ausgänge. Die "AUS" Dämpfung beträgt über 80 dB bei allen Tonfrequenzen.

Der am TRIG-Anschluss benötigte Steuerstrom ist so gering (<0,5 mA), daß das ST-RX2 praktisch mit jeder für Schaltkreise geeigneten Quelle angesteuert werden kann.


Eingänge: 20 kΩ sym., +4 dBu nominal
Audioausgänge (2): +4 dBu nominal, 150 Ω sym.; Schraubanschlüsse
Schaltzeit: Schnell / Langsam
Ausschaltzeit für den Normal-Ausgang: 10 μs / 5 ms
Einschaltzeit für den Normal-Ausgang: 15 μs / 70 ms
Ausschaltzeit für den Select-Ausgang: 15 μs / 10 ms
Einschaltzeit für den Select-Ausgang: 20 μs / 35 ms
Steuersignal: TRIG-Anschluss muss extern geerdet werden
Steuerstrom: 0,5 mA
Übersteuerungsreserve: > 18 dB bezogen auf +4 dBu
Klirrfaktor (THD+N): < 0,03% bei 1 kHz
Gleichtaktunterduckung: > 45 dB bei 100 Hz
Frequenzgang:
15 Hz bis 20 kHz (±0,25 dB an 10 kΩ)
30 Hz bis 20 kHz (±0,5 dB an 600 Ω)
Rauschabstand: > 85 dB bezogen +4 dBu
ON-Verstärkung: 0 dB
Aus-Dämpfung: > 80 dB
Anzeigen: 2 LEDs, NORMAL und SELECT
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 40 mA
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.091 kg
WEEE Gewicht: 0.068 kg
