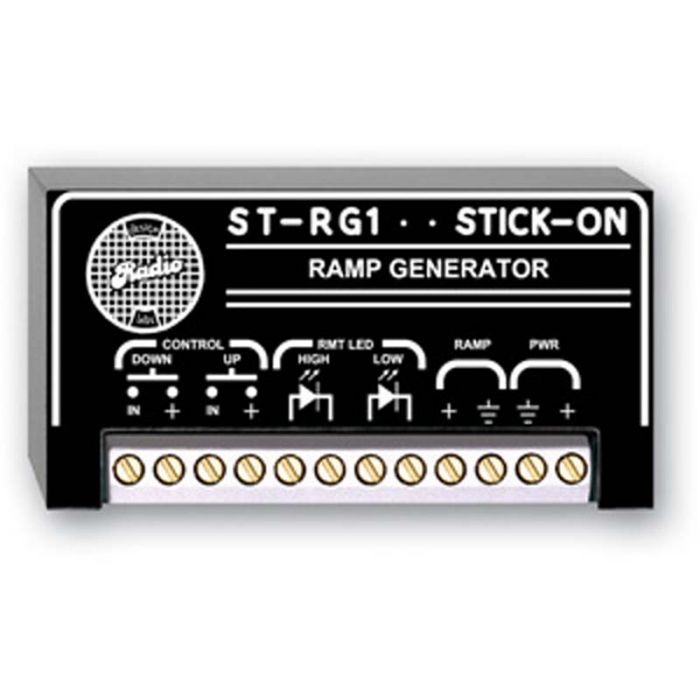

RDL ST-RG1 Ramp-Generator

Eigenschaften:

Erzeugt Spannungen von 0 bis 10 Volt
Fernbedienung für RDL ST-VCA3
Fernbedienung mehrfacher VCA Module
Einstellung über Up/DownTaste
Zwei LED-Ausgänge für Positionsanzeige


Das ST-RG1 Modul erzeugt Spannungen von 0 bis 10 V. Es ist damit die Schnittstelle zu dem ST-VCA3 Modul zur Lautstärkeregelung von verschiedenen Orten aus. Eine beliebige Anzahl von Up und Down-Tasten können an dem ST-RG1 Modul angeschlossen werden. Die Ausgangsleistung des ST-RG1 Moduls ist stark genug, mehrerer ST-VCA3 Module anzusteuern. Spannungsgeregelte Verstärker können somit von verschiedenen Orten aus mit der RLC2 Pegelfernbedienung geregelt werden. Weiterhin besteht Anschlussmöglichkeit für LED's zur visuellen Anzeige der relativen Pegel im ST-RG1 Modul.


Steuereingänge:
1 Eingang für aufwärts
1 Eingang für abwärts
Eingangslogik: Externe Taste (Schließer) zieht den Eingang auf +15 V Gleichspannung, um die Aufwärts oder Abwärts Funktion zu aktivieren
Anzeigenausgänge:
1 Ausgang um rote LED zu treiben, zeigt relativen Pegel an
1 Ausgang um grüne LED zu treiben, leuchtet bei maximalem Pegel
LED Ausgangsstrom: Bis zu 3 mA (um LEDs mit niedrigem Strompegel und hoher Intensität zu treiben)
Spannungsausgang: 0 bis 10 Volt nominal (typ. < 0,1 V bis > 9,8 V mit ST-VCA3 Last)
Minimale Schrittweite: 200 mV nominal
Regelzeit: 5 s (Aus bis völlig An und umgekehrt)
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 40 mA
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.095 kg
WEEE Gewicht: 0.07 kg
