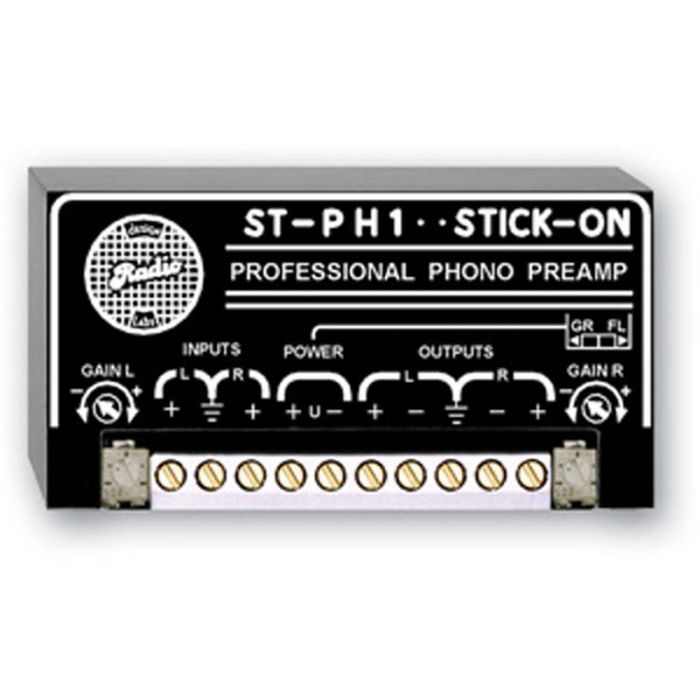

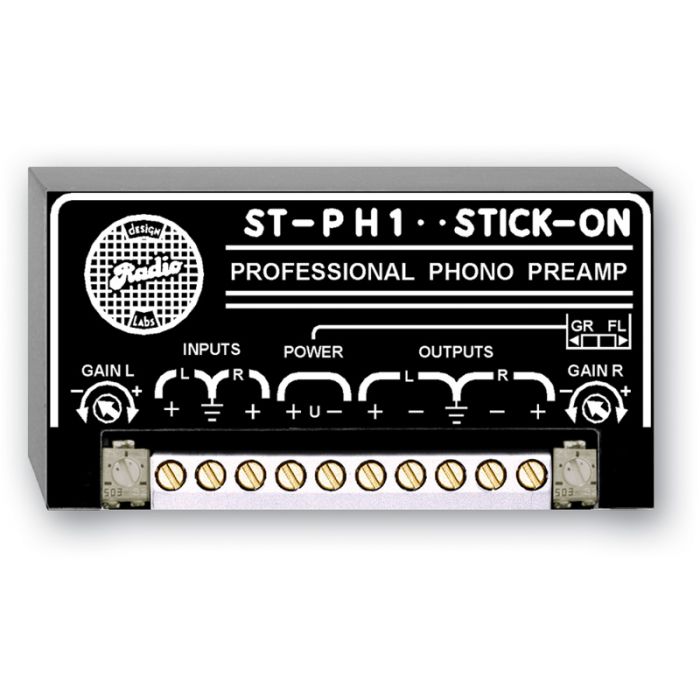

RDL ST-PH1 Phono-Amplifier

Eigenschaften:

Stereo- oder Mono Phono-Preamp
Symmetrischer oder unsymmetrischer Ausgang
Hochohmiger oder niederohmiger Ausgang
Sehr rauscharmer Vorverstärker
Ausgangspegel rechts + links getrennt regelbar


Beide Verstärkerschaltungen des ST-PH1 sind identisch aufgebaut. Das ST-PH1 hat einen unsymmetrischen Eingang. Der Eingang belastet den angeschlossenen Tonabnehmer mit 47 kΩ und 100 pF.

An jeden Ausgang können sowohl symmetrische wie unsymmetrische, hoch- oder niederohmige Lasten angeschlossen werden. Der Frequenzgang folgt der RIAA Kurve.

Es kann von erdfreien, erdbezogenen und bipolaren Spannungsquellen (+/-12 Vdc bis +/-15 Vdc) betrieben werden.

Obwohl viele Verstärkeranlagen bereits Phono-Eingänge besitzen, erreicht man optimale Qualität, wenn die Verstärkung möglichst nah am Plattenspieler stattfindet. Die Linepegelsignale sollten dann der nächsten Stufe in der Verstärkerkette zugeführt werden.


Eingänge (2): 47 kΩ, 100 pF unsymmetrisch
Verstärkung: 40 bis 60 dB (1 kHz), einstellbar
Ausgangsimpedanz: 300 Ω,
Ausgangssignal: +4 dBu nominal, einstellbar
Klirrfaktor (THD+N):
< 0,03% bei hochohmiger Last
< 0,015 bei 600 Ω Last
Frequenzgang: RIAA -Kurve
Rauschabstand: > 75 dB bezogen auf +4 dBu
Übersteuerungsreserve: 18 dB bezogen auf 4 dBu
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Erbezogen oder erdfrei, 24 Vdc / 60 mA
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.086 kg
WEEE Gewicht: 0.064 kg
