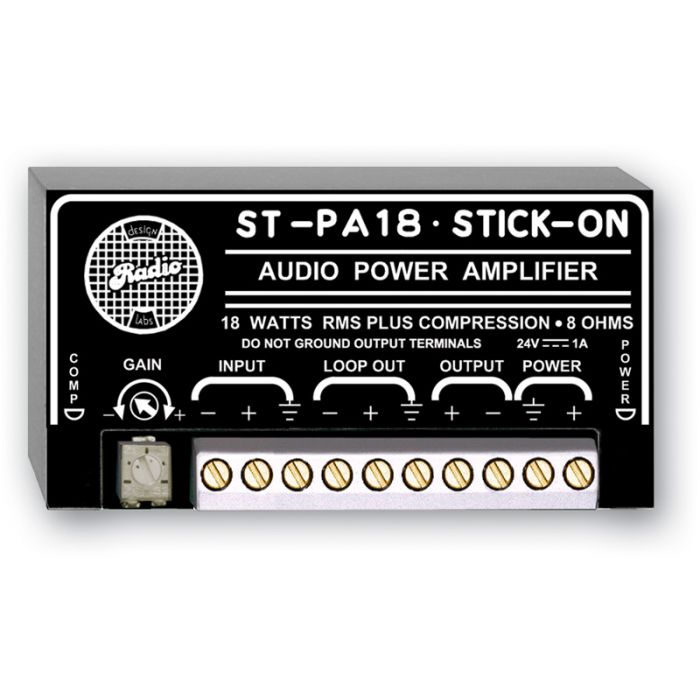

RDL ST-PA18 Audio-Amplifier

Eigenschaften:

18 Watt RMS Audio Leistungsverstärker
Ausgang für 8 Ω Lautsprecher
Maximale Ausnutzung der verfügbaren Ausgangsleistung
Sym. oder unsym. Linepegeleingang
Sehr hohe Signalqualität


BESCHREIBUNG: Das ST-PA18 hat einen symmetrischen Brückeneingang mit Pegelregler, der auch unsymmetrisch angeschlossen werden kann. An den LOOP OUT Durchschleifausgang können die Eingänge weiterer ST-PA18 oder Eingänge anderer Module angeschlossen werden wie z.B. das RDL ST-CX2S Subwoofer Filter. Das ST-PA18 ist für 8 Ω Lautsprecher vorgesehen, kann aber auch an 4 Ω Systeme angeschlossen werden. Die rote COMP LED leuchtet wenn der integrierte Kompressor aktiv ist. Audiosignale welche Übersteuerung verursachen könnten werden nach zwei dynamischen Zeitkonstanten komprimiert. Dies vermindert ebenfalls die Gefahr von Rückkopplung wenn der Verstärker für Personenruf eingesetzt wird.

Der Kompressor begrenzt Eingangspegel bis zu 20 dB über dem Wert für Vollausteuerung. Das ST-PA18 bietet Durchschnittspegel und Signalklarheit die normalerweise nur von Verstärkern höherer Ausgangsleistung erwartet werden. Das ST-PA18 benötigt eine externe 24 VDC 1A Spannungsversorgung. Eine POWER LED leuchtet wenn Betriebsspannung angeschlossen ist. Das Modul ist gegen Kurzschluss am Ausgang und thermische Überlastung geschützt.


Eingang: Linepegel (+4 dBu sym.; -10 dBV unsym.)
Eingangsimpedanz: 20 kΩ sym. Brücke; 10 kΩ unsym.
Pegeleinstellung: Potentiometer
Mindesteingangspegel: -16 dBu* sym.; -18 dBV* unsym.
Maximale Eingangspegel: +25 dBu sym.; +22 dBV unsym.
Frequenzgang: 20 Hz bis 20 kHz (± 2 dB)*
Klirrfaktor (THD+N): < 1%*
*Gemessen bei 12 W RMS (Kompressoreinsatzschwelle) Ausgangsleistung
Rauschabstand: > 75 dB (bezogen auf 18 W RMS)
Kompressor: Einsatzpunkt 3 dB unterhalb Nennleistung, automatische Zeitkonstanten
Gleichtaktunterdrückung: > 45 dB (50 Hz bis 120 Hz)
Ausgangsleistung: 18 W RMS an 8 Ω
Arbeitsweise: Klasse D
Anzeigen (2):
Rote LED: Zeigt Kompressoraktivität an
Grüne LED: Power ON (Betriebsanzeige)
Spannungsversorgung: Minus an Erde, 24 Vdc / 1000 mA
Temperaturbereich: 0° C bis 30° C
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.102 kg
WEEE Gewicht: 0.075 kg
