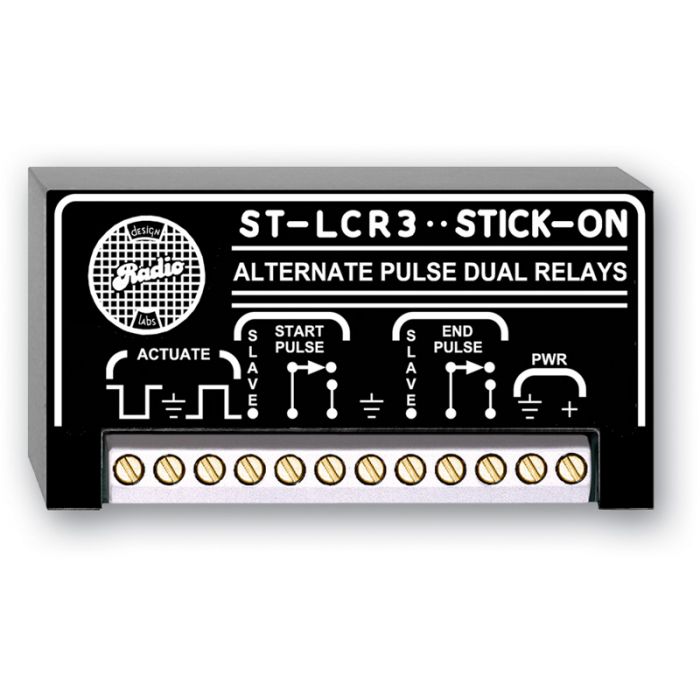

RDL ST-LCR3 Logic-Relay

Eigenschaften:

Impuls am Anfang und am Ende einer Logiksschaltung (3,3 Vdc bis 24 Vdc)
Relais Kontaktschluss und Open-Collector Impuls
Aktivierung durch Logik HIGH oder LOW Signale
Steuerspannung von 3,3 Vdc bis 24 Vdc


Das ST-LCR3 ist Wahl für Anwendungen in denen Impulse von einem Steuersignal benötigt werden. Das Modul erzeugt einen momentanen Impuls wenn ein Steuersignal an einem der Logik-Eingänge des ST-LCR3 angeleget wird. Ein weiterer Impuls wird erzeugt sobald das Steuersignal am Eingang fehlt oder ausgeschaltet wird.

Es kann je nach polarität des Steuersignals ein beliebiger Eingang benutzt werden. Anschluss 1 ist intern auf logik HIGH gelegt und erfordert zur aktivierung einen Kontaktschluss oder Open Collector nach Erde. Es ist nicht erforderlich diesen Eingang zur deaktivierung mit positiver Spannung anzusteuern. Es kann jedoch ohne gefahr für den Eingang des ST-LCR3 eine Spannung von +3,3 Vdc bis +24 Vdc angelegt werden. Anschluss 3 ist intern geerdert und erfordert zur aktivierung eine positive Spannung von +5 Vdc bis +24 Vdc.

Sobald ein Eingang angesteuert wird erzeugt das Modul den START IMPULS. Sofort nach entfernen des Steuersignals wird der STOP IMPLUS erzeugt. Nominale Impulsdauer beträgt 250 mSek. Ein aktiver Ausgang wird durch LEDs angezeigt.

Beide Impulsausgänge stehen als Open Collector und als Relais Kontaktschluss zur verfügung. Die SLAVE Anschlüsse können benutzt werden andere RDL Module anzusteuern. Die Relaiskontakte können zur steuerung von Funktionen benutzt werden für die Open Collector steuerung ungeeignet ist.


Eingänge (2): Logik, HIGH oder Low (LOW = Erde, HIGH = 3,3 Vdc bis 24 Vdc)
Ausgänge (2): Open Collector / 25 mA, geeignet LEDs oder LCR Module anzusteuern
Schaltkontakte: Einploge Relaiskontakte (2)
Maximale Schaltleistung: 60 W (220 Vdc, 125 Vac, 2 A)
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 100 mA
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.091 kg
WEEE Gewicht: 0.066 kg
