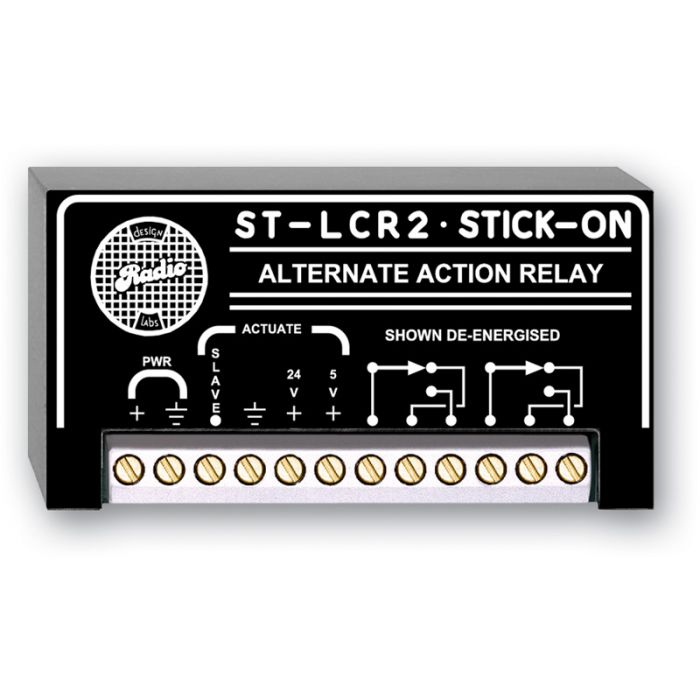

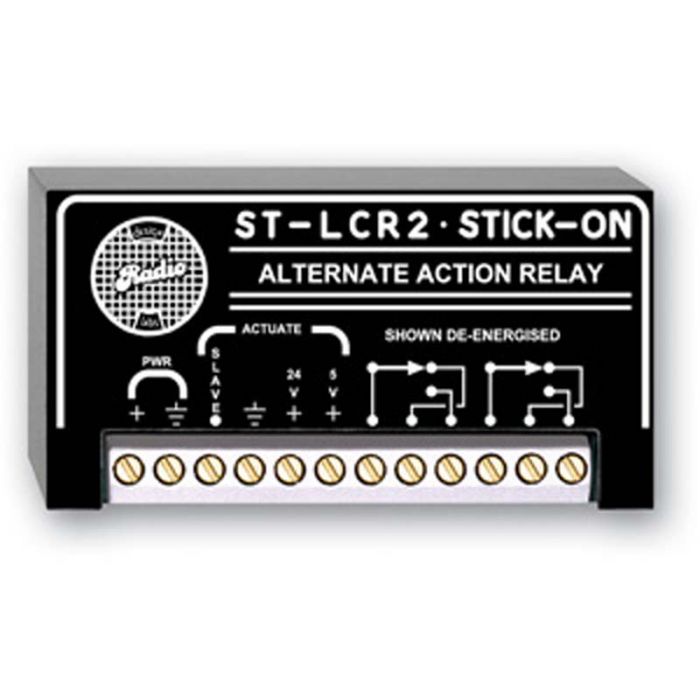

RDL ST-LCR2 Logic-Relay

Eigenschaften:

Aktivierung durch Logik-Schaltung
Open Collector Ausgänge
Steuerung durch Schalter oder Taster
Mit weiteren Slave Relais kaskadierbar


Das ST-LCR2 Modul bietet 2 paar Wechselkontakte und eine LED zur Anzeige von Relaisschließung. Es findet Verwendung, wenn kurze Schaltimpulse alternierend Schalterkontakte ein- oder ausschalten müssen.

Der Open Collector Ausgang bietet Anschlussmöglichkeit für eine externe Kontroll/Statusanzeige.


Steuereingang:
Der Slave Anshluss kann als Eingang für einen Schalter oder Taster oder Open Collector anderer Geräte benutzt werden um das interne Relais zu aktivieren. Aktivierung des Relais geschieht wenn dar Slave Eingang an Erde angeschlossen wird. RDL Stick On Module haben Open Collector Ausgänge zum Anschluss an ST-LCR2 Module. Der 5V Eingang nimmt Steuersignale von 3,5 V bis 12 V an. Das Relais wird durch diesen Eingang aktiviert wenn ein Impuls von 3,5 V bis 12 V angelegt wird und shaltet aus beim nächsten Impuls aus. Der 24 V Eingang nimmt Steuersignale von 12 Vdc bis 35 Vdc an.
Slave ausgang: Open Collector / 25 mA zum anschluss and Anzeigen oder LCR Module.
Schaltkontakte: Zwei paar Wechsler
Maximale Schaltleistung: 60 W (220 Vdc, 125 Vac, 2 A)
Temperaturbereich: -10° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 25 mA (mit / 20 mA am Last am Slave Ausgang)
Abmessungen: Höhe: 0,7 Zoll (1,7 cm); Breite: 3 Zoll (7,6 cm); Tiefe 1,6 Zoll (3,9 cm)
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.088 kg
WEEE Gewicht: 0.066 kg
