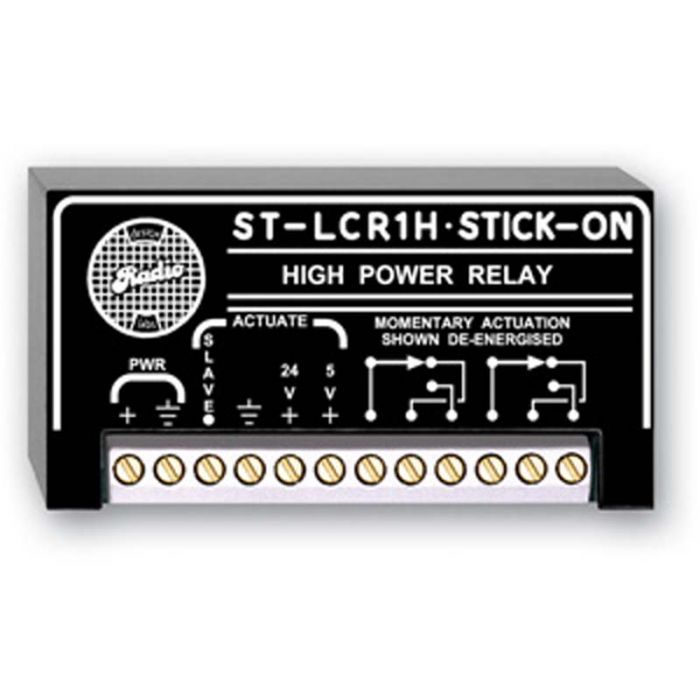

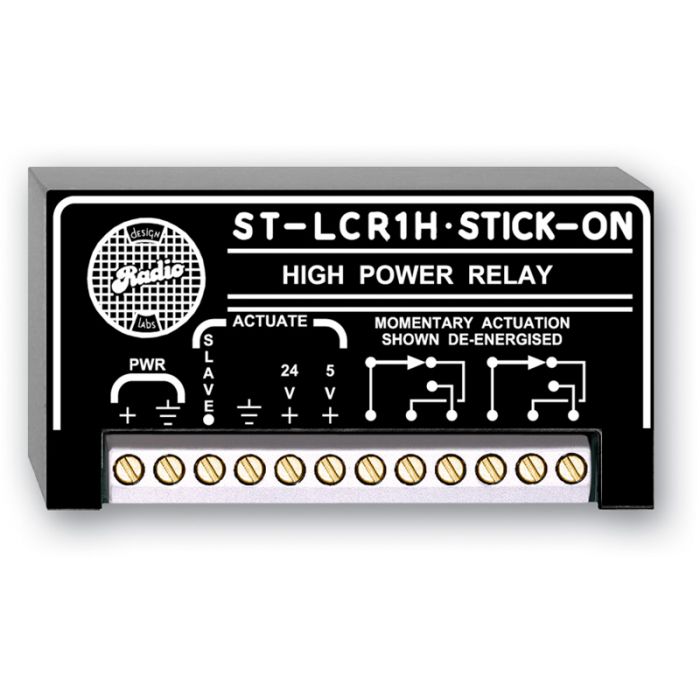

RDL ST-LCR1H Logic-Relay

Eigenschaften:

Aktivierung durch Schalter/Taster oder Logik
Open Collector Schaltausgänge, kaskadierbar
Zwei Spannungsbereiche zum Schalten
Schaltleistung bis zu 8 Ampere Nennstrom
Schaltet auch Lautsprechersignale


Das ST-LCR1H bietet Hochleistungs Relaiskontakte die 8 A Dauerstrom führen können. Eine LED zeigt den internen Schaltzustand des Relais an. Die Relaiskontakte sind geeignet 8 Ω, 70,7V und 100 V Lautsprecherleitungen zu Schalten.

Das interne Relais schließt wenn ein Eingangssignal anliegt und öffnet wenn das Signal fehlt. Es werden 2 Logikeingänge zur verfügung gestellt, ein 5 Vdc Eingang und ein 24 Vdc Eingang. Weiterhin lässt sich das Relais auch von Open-Collector Ausgängen anderer Module steuern.


Slave Eingang:
Open Collector Ausgang anderer RDL Module kann ST-LCR1 steuern. Externer Taster kann LCR1H steuern. Aktivierung geschiet wenn Open-Collector oder Taster nach Masse durchschaltet.
Logikeingänge: Der 5 Vdc Eingang spricht auf Signale im Beriech von 3.5 Vdc bis12 Vdc an. Der 24 Vdc Eingang spricht auf Signale im Bereich von 12 Vdc bis 35 Vdc an.
Ausgänge: Open-Collector / 25 mA geeignet Relais oder weitere LCR Module zu steuern.
Schaltkontakte: 2 paar Wechsler
Max. Schaltspannung: 250 Vac, 30 Vdc
Max Strom: 8 A
Max Leistung: 500 W (Audiosignal)
Temperaturbereich:0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 50 mA
Ambessungen: Höhe: 0,65 Zoll 1,65 cm; Breite: 3,0 Zoll 7,62 cm; Tiefe: 1,55 Zoll 3,94 cm
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.091 kg
WEEE Gewicht: 0.068 kg
