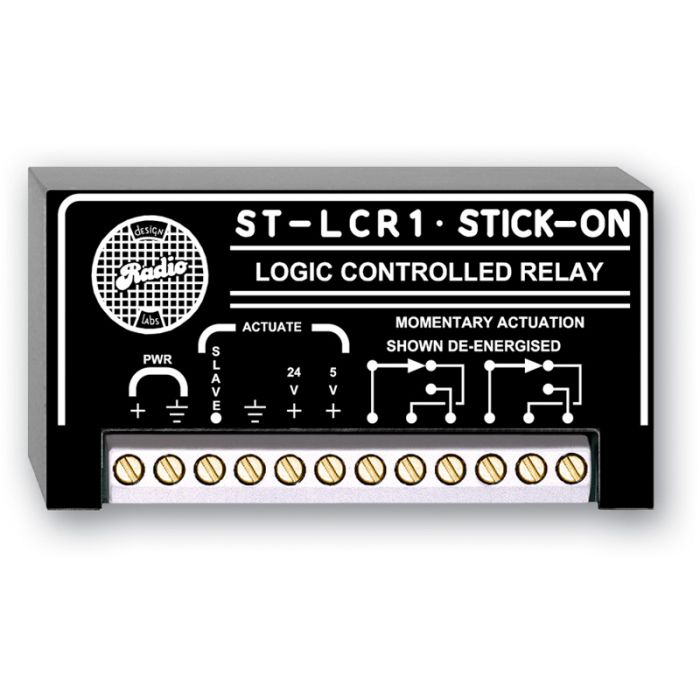

RDL ST-LCR1 Logic-Relay

Eigenschaften:

Aktivierung durch Schalter/Taster oder Logik
Open Collector Schaltausgänge
Zwei Spannungsbereiche zum Schalten
Mit weiteren Slave Relais kaskadierbar

Das ST-LCR1 Modul bietet 2 Paar doppelpolige Wechselkontakte und eine LED-Anzeige für Relaisschließung. Es arbeitet monostabil und ist geeignet, wenn weitere Schalterkontakte an einem beliebigen Steuersignal anzuschließen sind.


Steuereingänge:
SLAVE Anschluss wird durch Schalter oder Taster oder Open Collector Ausgang anderer Geräte nach Erde durchgeschaltet um das interne Relais direkt zu Aktivieren. Bemerkung: RDL STICK-ON Module haben Collector Ausgänge zum Anschluss an ST-LCR1 Module.
Der 5V+ Eingang nimmt Signale von 3.5 bis 12 Vdc an um das Relais zu aktivieren.
Der 24V+ Eingang nimmt Signale von 12 bis 35 Vdc an um das Relais zu aktivieren.
Steuerausgang: Open Collector Slave Ausgang, 25 mA, zum Anschluss an Anzeigen oder LCR Module.
Schaltkontakte: Zwei paar Wechsler
Maximale Schaltleistung: 60 W (220 Vdc, 125 Vac, 2 A)
Temperaturbereich: -10° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 50 mA (mit / 20 mA am Last am Slave Ausgang)
Abmessungen: Höhe: 0,7 Zoll (1,7 cm); Breite: 3 Zoll (7,6 cm); Tiefe 1,6 Zoll (3,9 cm)
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.084 kg
WEEE Gewicht: 0.061 kg
