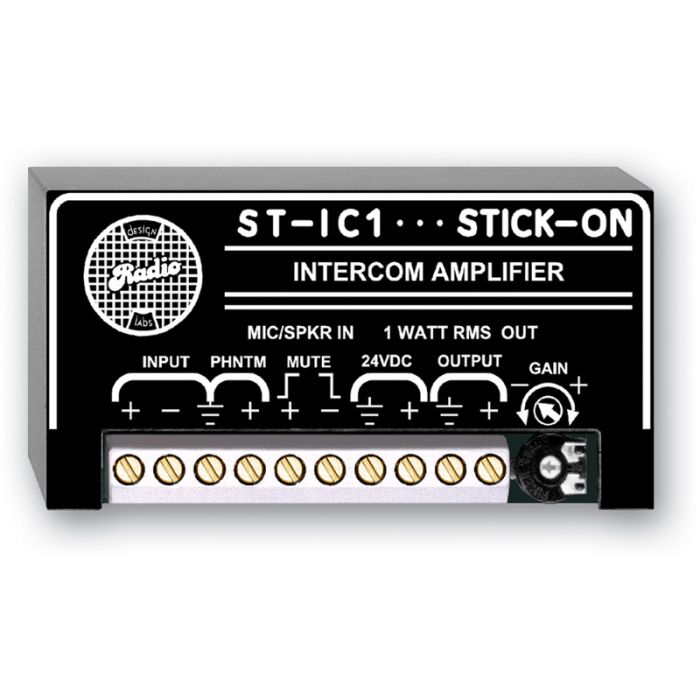

RDL ST-IC1 Intercom-Amplifier

Eigenschaften:

Gegensprechanlagen mit und ohne Sprechen-Drucktaste
Mikrofon- oder Lautsprechereingänge
8 Ω oder 45 Ω Lautsprecher
Zweiweg Kommunikation mit 2x ST-IC1 möglich


Das ST-IC1 hat einen Mikrofon-Eingang, einen Lautsprecher-Ausgang und zwei Anschlüsse zur Stummschaltung des Moduls. Am Eingang kann ein dynamisches Mikrofon, ein Kondensator-Mikrofon (ein Anschluss steht als Phantom-Versorgungseingang für die Stromversorgung von Kondensator-Mikrofonen zur Verfügung), ein 8 Ω Lautsprecher oder ein 45 Ω Lautsprecher angeschlossen werden.

Der Ausgang liefert mehr als 1 Watt RMS an eine 8 Ω Last.

Wenn keiner der beiden Mute-Eingänge belegt ist, ist der Ausgang des Moduls aktiv. Wird 'Mute -' an Masse gelegt oder 'Mute +' an +15 V gelegt, wird der Ausgang stummgeschaltet. Bei einer Gegensprechanlage wird der 'Mute -' Anschluß der Hauptstation mit dem 'Mute +' Anschluß der Nebenstation verbunden, welche dadurch stummgeschaltet wird. Wird der 'Mute-'Anschluss der Hauptstation an Masse gezogen, wird diese stummgeschaltet und die Nebenstelle ist aktiv.


Eingangsimpedanz: >600 Ω sym.
Frequenzbereich: Gefiltert für Verständlichkeit im Sprachfrequenzbereich (300 Hz bis 4 kHz ± 2 dB)
Verstärkung: Einstellbar, AUS bis 70 dB
Eingangspegel für 1 W RMS: -60 dBu (8 Ω Quelle); -55 dBu (600 Ω Quelle)
Klirrfaktor (THD+N): < 1% bei 1 kHz und 1 W / bei 50 dB Verstärkung
Rauschabstand: > 75dB / bezogen auf 1 W bei 60 dB Verstärkung
Ausgangssleistung: 1,5 W RMS an 8 Ω
Stummschalteingänge (2): Schaltung von positivem Signal auf Erde, 2 mA,15V; Schaltung von Erde nach Positivem Signal, 0,1 mA.
Mute-Dämpfung: > 115 dB bei 1 kHz
Mute-Schaltungsart: Elektronisch, ohne Relaiskontakte
Mute Freigabeverzögerung: 15 ms
Temperaturbereich: 0° C bis 40° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 175 mA
Ambessungen: Höhe: 0,65 Zoll 1,65 cm; Breite: 3,0 Zoll 7,62 cm; Tiefe: 1,55 Zoll 3,94 cm
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.084 kg
WEEE Gewicht: 0.059 kg
