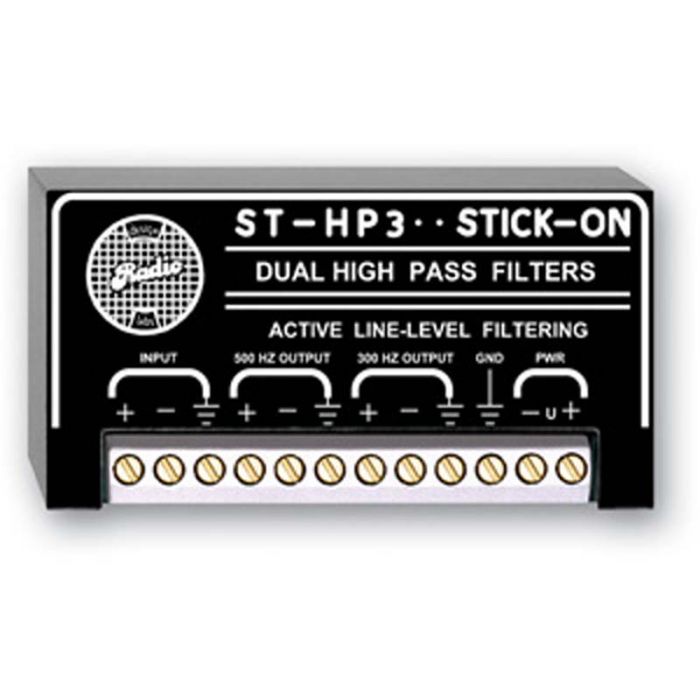

RDL ST-HP3 High-Pass Filter

Eigenschaften:

Schutz für Hornlautsprecher
Dämpfung von Frequenzen unterhalb 300 Hz
Dämpfung von Frequenzen unterhalb 500 Hz
Linepegelausgänge
Keine Einstellung erforderlich

Das ST-HP3 ist die Wahl wenn am Eingang eines Leistungsverstärkers eine Linepegel- Audiofilterung notwendig ist, um Trichterlautsprecher gegen Schäden durch Bassfrequenzen zu schützen.

Das ST-HP3 hat einen Eingang und 2 gefilterte Ausgänge, einen 300 Hz und einen 500 Hz Hochpass Ausgang. Ein-und Ausgänge sind symmetrisch, können aber auch unsymmetrisch eingesetzt werden. Der Eingang ist für Linepegel (+4 dBu) ausgelegt. Bei symmetrischem Anschluss von Eingang und Ausgang beträgt die Verstärkung des Moduls 0dB. Beide Ausgänge können gleichzeitig eingesetzt werden.

Das ST-HP3 hat einen RDL SupplyFlex Spannungseingang und kann von erdbezogenen, erdfreien oder bipolaren (+/- 12 Vdc) 24 Vdc Netzteilen betrieben werden.


Eingang: 20 kΩ sym. Linepegel (+4 dBu)
Ausgänge (2): 150 Ω sym. Linepegel (+4 dBu)
Übersteuerungsreserve: > 18 dB
Flankensteilheit: 18 dB/Oktave
Klirrfaktor (THD+N): < 0,01%
Rauschabstand: > 90 dB (bezogen auf +4 dBu)
Einfügungsverlust: < 2 dB
300 Hz Ausgang:
Frequenzgang: 300 Hz bis 30 kHz (± 0,5 dB); -3 dB Frequenz: 225 Hz
500 Hz Ausgang:
500 Hz bis 30 kHz (± 1,0 dB); -3 dB Frequenz: 450 Hz
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Erdfrei oder erdbezogen, 24 Vdc / 30 mA
Ambessungen: Höhe: 0,65 Zoll 1,65 cm; Breite: 3,0 Zoll 7,62 cm; Tiefe: 1,55 Zoll 3,94 cm
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.086 kg
WEEE Gewicht: 0.064 kg
