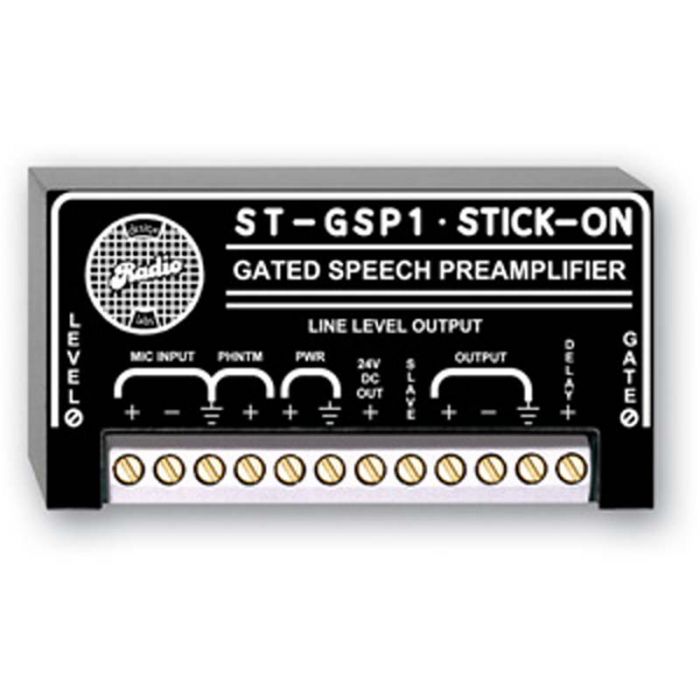

RDL ST-GSP1 Microphone-Preamp

Eigenschaften:

Sprachaktivierte Steuerung
Schnelle, geräuschlose Audio-Schaltung
Integrale Rauschunterdrückung
Einstellbare Verstärkung und Ansprechschwelle
Symmetrische und unsymmetrische Aus- und Eingänge

Der ST-GSP1 ist ein vielseitig anwendbarer, gesteuerter Sprachvorverstärker für die Erzeugung eines automatisch geschalteten Linepegegelsignals von einem Mikrofon. Das Modul kann entweder alleine als sprachgesteuertes Modul oder in Verbindung mit anderen RDLModulen zur Erstellung automatischer Mischsysteme verwendet werden. Der Open-Collector Ausgang kann zur Triggerung anderer Schaltungen oder RDL-Module dienen.

Die Vielseitigkeit des ST-GSP1 reicht von vollautomatischen Mischsystemen bis zur Unterdrückung unerwünschten Rauschens in herkömmlichen Misch- oder Verstärkerschaltungen.

Der Mikrofoneingang eignet sich für symmetrischen oder unsymmetrischen Betrieb. Ein Phantomspannungseingang ermöglicht die Verwendung von Kondensator-Mikrofonen. An die mit einem Filter versehenen Phantomspannungseingänge kann eine Gleichspannung bis zu 48 V angeschlossen werden.


Eingangsimpedanz: 500 Ω, sym., 5 kΩ unsym.
Schaltzeit: 10 ms
Ausschaltverzögerung: 2 s nominal (kann mit externem Kondensator verlängert werden)
Steuerungsausgang: Open-Collector, 50 mA max.
Übersteuerungsreserve: > 18 dB bezogen auf +4 dBu
Klirrfaktor (THD+N): < 0,030% bei 1 kHz
Gleichtaktunterdrückung: > 45 dB
Frequenzgang: 15 Hz bis 20 kHz (±0,5 dB)
Rauschabstand: > 80 dB bezogen auf +4 dBu (bei Stummschaltung)
ON-Verstärkung: Regelbar 45 bis 55 dB
Audioausgänge (1): +4 dBu nominal, 150 Ω sym.; Schraubanschlüsse
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 75 mA
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.091 kg
WEEE Gewicht: 0.075 kg
