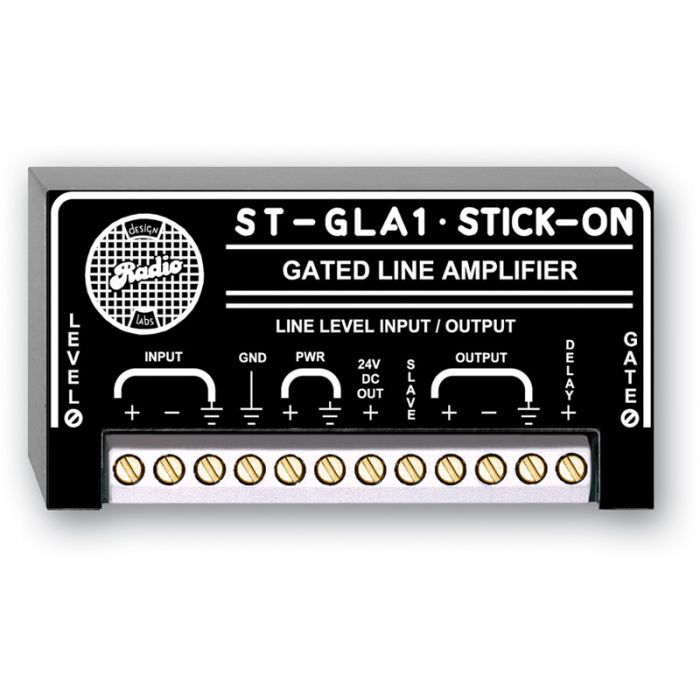

RDL ST-GLA1 Line-Amplifier

Eigenschaften:

Selbstregelnde Rauschunterdrückung
Schnelle, geräuschlose Audio-Schaltung
Integrale Rauschunterdrückung
Einstellbare Verstärkung und Ansprechschwelle
Symmetrische und unsymmetrische Aus- und Eingänge


Der ST-GLA1 ist ein vielseitig anwendbarer, selbstregelnder Linepegelverstärker für die Erzeugung eines automatisch geschalteten Linepegelsignals bei gleichzeitiger Rauschunterdrückung.

Das Modul kann entweder alleine zur Rauschunterdrückung dienen oder in Verbindung mit anderen RDL-Modulen zur Erstellung automatischer Mischsysteme verwendet werden. Der Open-Collector-Ausgang kann zur Triggerung anderer Schaltungen oder RDL-Module dienen. Die Vielseitigkeit des ST-GLA1 erlaubt den Einsatz in vollautomatischen Mischanlagen bis zur Unterdrückung unerwünschten Rauschens in herkömmlichen Misch- oder Verstärkerschaltungen.


Eingang: 10 kΩ sym. oder unsym.
Eingangspegel: -15 dBu bis +4 dBu
ON-Verstärkung: Regelbar zur Erzeugung eines Ausgangswertes von +4 dBu für den Nenneingangssignalbereich
Audioausgänge (1): +4 dBu nominal, 150 Ω sym.; Schraubanschlüsse
Übersteuerungsreserve: > 16 dB bezogen auf +4 dBu
Klirrfaktor (THD+N): < 0,20%
Frequenzgang: 10 Hz bis 30 kHz ±0,25 dB
Rauschabstand: > 95 dB unter +4 dBu (stumm)
Ausgang: 150 Ω symmetrisch +4 dBu, -10 dBV unsymmetrisch
Schaltzeit: 30 ms.
Ausschaltverzögerung: 2 s nominal (kann mit externem Kondensator verlängert werden)
Steuerausgang: Open-Collector / 25 mA
Dämpfung: > 60 dB
Ansprechschwelle der Dämpfung: -16 dB bis -35 dB, regelbar (bezogen auf +4 dBu)
Detektor-Bandbreite: 20 Hz bis 5 kHz
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 75 mA
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.091 kg
WEEE Gewicht: 0.066 kg
