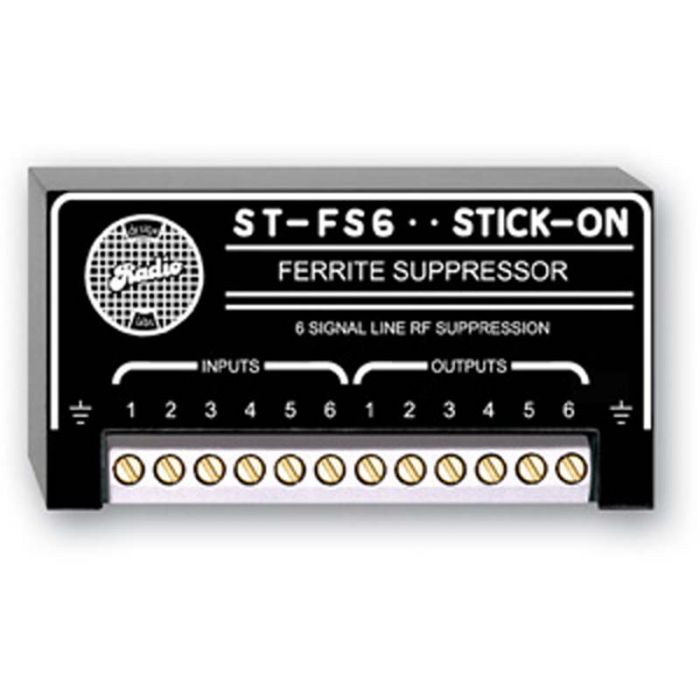

RDL ST-FS6 Ferrite-Suppressor
Verfügbarkeit unbekannt
HF-Unterdrückungs-Modul
Eigenschaften:
HF Unterdrückung in Audio-oder Regelschaltungen
HF Unterdrückung ohne Kondensatoren nach Erde
HF Unterdrückung ohne Serienwiderstände
HF Unterdrückung für bis zu 6 Audioleitungen
Dämpfung >10 dB / 10 MHz / >25 dB / 200 MHz
Das ST-FS6 findet Verwendung in Installationen in denen überdurchschnittliche HF Einstreuung in Audio- Schaltkreisen Störungen verursacht. Es ist nicht notwendig alle 6 Kanäle zu benutzen. Es können z.B. 2 einzelne Kanäle des STFS6 in beide Signalleiter eines abgeschirmten Audiokabels eingeschliffen werden, wobei die Abschirmung direkt an Masse gelegt wird. Falls notwendig kann auch die Abschirmung HF unterdrückt werden durch einen weiteren Kanal des ST-FS6. Mit abgeschirmten Kabeln ergibt sich meistens die beste HF Unterdrückung wenn Beide Signalleiter HF unterdrückt werden und die Abschirmung direkt an Masse gelegt wird (Erde oder Masse am Rack). Für solche Installationen bietet das ST-FS6 zwei Anschlüsse um die Abschirmung an Masse zu legen. Diese zwei Anschlüsse sind jedoch nicht im Modul intern verbunden.
FUNKTIONELLE BESCHREIBUNG: Das ST-FS6 ist ein passives Modul mit 6 identischen Kanälen. Alle Eingänge führen durch eine Reihe Ferritkern-Spulen zu den entsprechenden Ausgängen. Alle Kanäle sind von einander isoliert und können somit nach Bedarf eingesetzt werden.
Spannungsversorgung: Passiv
Temperaturbereich: -20° C bis 60° C
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.125 kg
WEEE Gewicht: 0.1 kg
Herkunftsland | Vereinigte Staaten von Amerika |
---|---|
Zolltarifnummer | 85176200 |
Marke | RDL |
