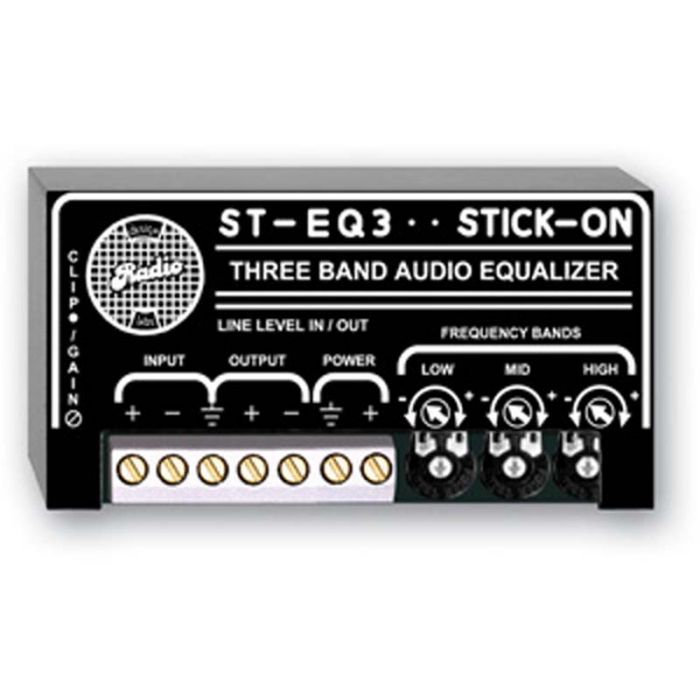

RDL ST-EQ3 Equalizer

Eigenschaften:

3-Band Audio-Equalizer
Speziell angepasster Regelbereich
Equalizer mit niedrigem Rauschen und geringem Klirrfaktor


Das ST-EQ3 Modul hat einen symmetrischen Eingang der bei Bedarf auch unsymmetrisch angeschlossen werden kann. Die Ausgangsimpedanz beträgt 150 Ω, symmetrisch.

Der Equalizer hat drei einstellbare Frequenzbänder. Die Mittenfrequenzen wurden für maximale Flexibilität gewählt.

Eine "Clip" LED zeigt eine Übersteuerung sowohl des Eingangs als auch des Ausgangs an.


Eingangsimpedanz: 100 kΩ sym. oder unsym.; Linepegel
Verstärkung: Einstellbar von AUS bis 0 dB (± Equalizer einstellung)
Audioausgänge: +4 dBu nominal, 150 Ω sym.
Klirrfaktor (THD+N): < 0,03%; 0,01% typ.M (1 kHz, linearer Frequenzgang)
Gleichtaktunterdrückung: > 60 dB (50 Hz bis 120 Hz)
Frequenzgang: 20 Hz bis 22 kHz an 600 Ω ± 0,5 dB (lineare Einstellung)
Rauschabstand: > 80 dB bezogen auf +4 dBu
Equalizer Mittenfrequenzen:
Tiefen: 80 Hz
Mitten: 1 kHz
Höhen: 30 kHz
Bandbreite:
Tiefen: 20 Hz bis 300 Hz
Mitten: 200 Hz bis 7 kHz
Höhen: 3 kHz bis 30 kHz
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 25 mA
Ambessungen: Höhe: 0,65 Zoll 1,65 cm; Breite: 3,0 Zoll 7,62 cm; Tiefe: 1,55 Zoll 3,94 cm
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.077 kg
WEEE Gewicht: 0.054 kg
