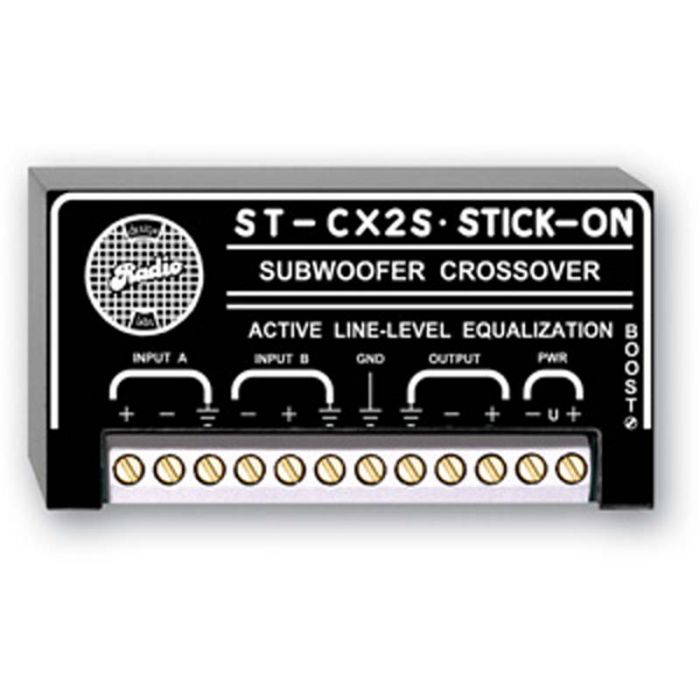

RDL ST-CX2S Crossover-Filter

Eigenschaften:

Aktiver Subwoofer Equalizer
Mono Summierung für Subwoofersignal
Einstellbare Anhebung tiefer Frequent bei 35 Hz
Sehr niedriger Rauschpegel und Klirrfaktor
Betrieb mit geerdeten oder erdfreien Netzteilen

Das ST-CX2S Modul ist ein Subwoofer Signalequalizer aus der STICK-ON-Serie von Radio Design Labs mit flexibler Equalizer einstellung.

Das ST-CX2S Modul bietet zwei unabhängige, isolierte symmetrische Eingänge in Brückenschaltung, die an symmetrische oder unsymmetrische Quellen angeschlossen werden können. Der symmetrische Ausgang hat eine Impedanz von 150 Ω und kann hoch- oder niederohmige, symmetrische oder unsymmetrische Linepegel-Eingänge treiben. Das Modul arbeitet mit 0 dB-Verstärkung bei 63 Hz (symmetrischer Eingangspegel und symmetrischer Ausgangspegel). Der 'BOOST'-Regler erlaubt die Einstellung des Ausgangspegels bei 32 Hz von 0 dB bis +5,5 dB.

Das ST-CX2S hat einen RDL SupplyFlex Spannungseingang und kann von erdbezogenen, erdfreien oder bipolaren (+/- 12 Vdc) 24 Vdc Netzteilen betrieben werden.


Eingänge (2): 50 kΩ symmetrischer Linepegel (+4 dBu)
Ausgang (2): 50 kΩ symmetrischer Linepegel (+4 dBu)
Banbreite: 22 Hz bis 80 Hz, (einstellbare BOOST)
Hochfrequenzdämpfung: > 45 dB (bei 400 Hz)
Verstärkung: 0 dB bei 63 Hz; einstellbar flach bis +5.5 dB bie 32 Hz
Übersteuerungsreserve: 18 dB minimum bei 30 Hz (bei maximalem BOOST), 22 dB typisch
Klirrfaktor (THD+N): < 0,05%
Gleichtaktunterdrückung: > 60 dB (über 30 Hz)
Rauschabstand: > 90 dB ( beyogen auf +4 dBu); 95 dB typisch
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde oder bipolar, 24 Vdc / 30 mA
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.088 kg
WEEE Gewicht: 0.066 kg
