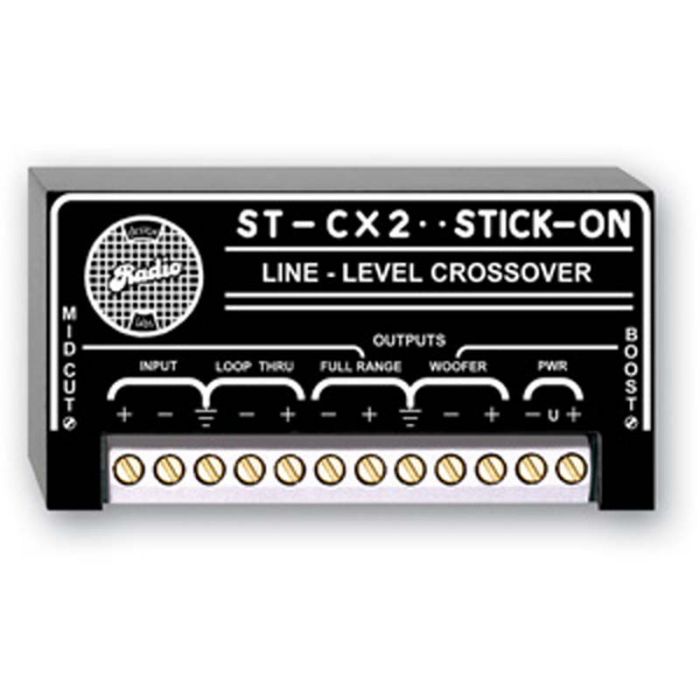

RDL ST-CX2 Crossover

Eigenschaften:

Aktiver Tiefpass
Aktiver Hochpass
Einstellbare Abschwächung des Mitteltonbereichs
Frequenzweiche mit Durchschleifausgang
Sehr niedriger Rauschpegel und Klirrfaktor


Das ST-CX2 ist eine Linepegel Zweiband-Frequenzweiche zur Ansteuerung von Endstufen. Ein- und Ausgänge sind symmetrisch, können aber auch unsymmetrisch eingesetzt werden. Der Eingang ist für Linepegel (+4 dBu) ausgelegt. Bei symmetrischem Anschluss von Eingang und Ausgang beträgt die Verstärkung des Moduls 0dB. Der FULL RANGE Ausgang ist geeignet für Lautsprechersyteme die keinen Basslautsprecher für Frequenzen unter 100 Hz enthalten. Das Frequenzband des ST-CX2 Moduls reicht von 100 Hz bis 30 kHz, mit einem Equalizer-Regler, mit einer Mittenfrequenz von 2 kHz. Dieser Regler bewirkt eine breitbandige Absenkung bis zu 8 dB der mittleren Frequenzen, was zu einer deutlichen Klangverbesserung mancher Lautsprecher führen kann.

Der WOOFER Ausgang ist vorgesehen einen separaten aktiven Basslautsprecher oder Endstufe unabhängig von vorhandenen Full-Range Systemen anzusteuern. Das Frequenzband deises Ausgangs reicht von 40 Hz bis 165 Hz, ohne Bassboost. Der 'Boost'-Regler der bei 50 Hz arbeitet erlaubt eine anhebung dieses Frequenzbereichs.

Für Systeme mit zusätzlichem Subwoofer kann der LOOP THRU Durchschleifausgang an ein RDL ST-CX2S angeschlossen werden.

Das ST-CX2 hat einen RDL SupplyFlex Spannungseingang und kann von erdbezogenen, erdfreien oder bipolaren (+/- 12 Vdc) 24 Vdc Netzteilen betrieben werden.


Eingang: 50 kΩ sym. Linepegel (+4 dBu)
Ausgänge (2): 150 Ω sym. Linepegel (+4 dBu)
Übersteuerungsreserve: 18 dB
Verstärkung: 0 dB (nominal, Einstellungen flach)
Flankensteilheit: 18 dB/Oktave
FULL RANGE Ausgang:
Frequenzgang: 100 Hz bis 30 kHz (± 0,5 dB)
Klirrfaktor (THD+N): < 0,075% (100 Hz bis 30 kHz)
Rauschabstand: > 80 dB (bezogen auf +4 dBu)
WOOFER Ausgang:
Frequenzgang: 40 Hz bis 165 Hz (± 0,5 dB)
Klirrfaktor (THD+N): < 0,025% (40 Hz bis 165 Hz)
Rauschabstand: > 95 dB (bezogen auf +4 dBu)
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Erdfrei oder erdbezogen, 24 Vdc / 40 mA
Paketart: Karton
Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
Versandgewicht: 0.088 kg
WEEE Gewicht: 0.066 kg
