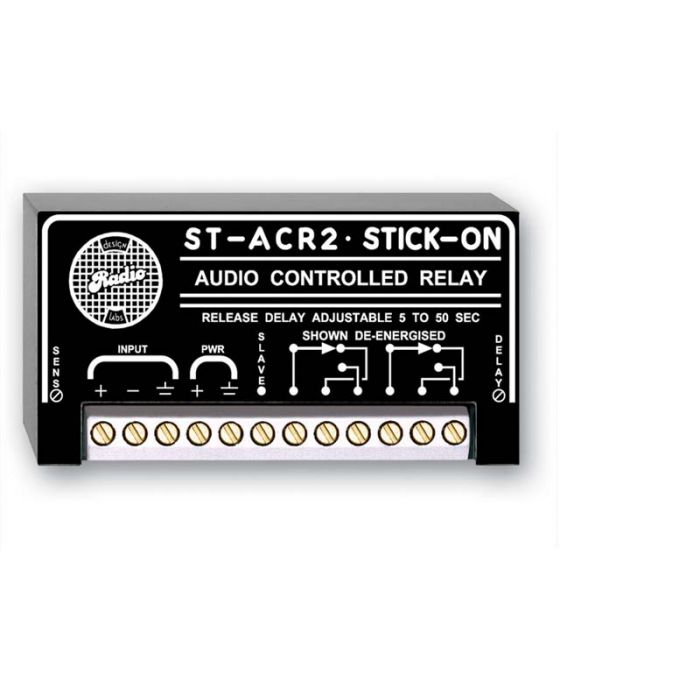

RDL ST-ACR2 Linelevel-Relay Audio

- Ansteuerung durch Linepegel Audiosignale
- Signalpausen Erkennung
- Genaue Schwellenwerteinstellung
- Open-Collector Ausgang für Slave

Das ST-ACR2 ist ein Audiogesteuertes Relais aus der STICK-ON® Serie. Dieses Produkt ist geeignet für schnelle, einfache Installation, und zuverlässige Funktion in vielen Anwendungen. Das ST-ACR2 spricht auf Linepegelsignale an.

Das ST-ACR2 Modul hat zwei Wendelpotentiometer. Das SENS Potentiometer dient zur Einstellung der Ansprechschwelle. Dieser Vorgang wird vereinfacht durch eine Schwellwert LED vor diesem Potentiometer. Das DELAY Potentiometer stellt die Öffnungsvezögerung des Relais ein.

Einstellungsbereich für das ST-ACR2 ist 5 s bis 50 s.


Technische Daten:
* Audioeingang: 10 kΩ sym., kann sym. oder unsym. beschaltet werden
* Steuerausgang: Open-Collector / 25 mA, geeignet um LED's oder logikgesteuerte Slave-Relais zu steuern.
* Anzeigen: Schwellwert LED (für Audiopegel)
* Aktivierungsdintervall: 50 ms
* Relaiskontakte: 2 paar Wechselkontakte
* Max. Schaltleistung: 60 W, 125 VA
* Max. Schaltspannung: 220 Vdc, 250 Vac
* Max. Schaltstrom: 2 A
* Ansprechzeit: 25 ms
* Eingangsempfindlichkeit: Einstellbar, -30 dBu bis 0 dBu
* Öffnungsverzögerung: Einstellbar, 5,0 s bis 50,0 s
* Temperaturbereich: 0° C bis 55° C
* Spannungsversorgung: Minus an Erde, 24 Vdc / 50 mA
* Ambessungen: Höhe: 0,65 Zoll 1,65 cm; Breite: 3,0 Zoll 7,62 cm; Tiefe: 1,55 Zoll 3,94 cm
* Paketart: Karton
* Paketabmessungen: 5.08 x 5.08 x 10.16 cm.
* Versandgewicht: 0.091 kg
* WEEE Gewicht: 0.068 kg
* HS Code: 8536.49.0050
