RDL ST-ACR1 Audio-Relay
Audiogesteuertes Relais - 0,5 bis 5 Sek.
Dieser B2B-Shop steht ausschließlich Geschäftskunden zur Verfügung. Bitte registrieren Sie sich, um Preise sehen und Bestellungen aufgeben zu können.

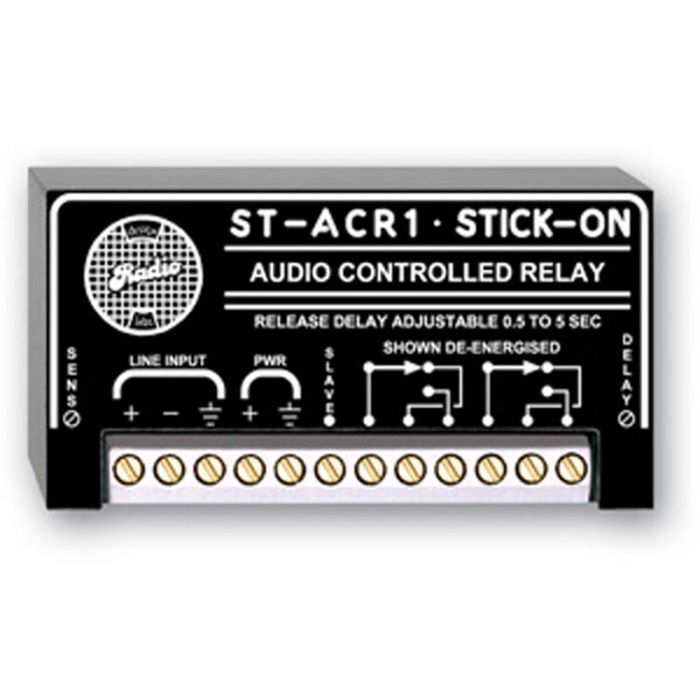

RDL ST-ACR1 - Audio-Relay
Audiogesteuerte Schaltlogik (VOX-Funktion)
Das Kernmerkmal des ST-ACR1 ist seine Fähigkeit, das Vorhandensein von Audiosignalen im Line-Pegel-Bereich zuverlässig zu erkennen. Sobald ein Signal innerhalb des einstellbaren Empfindlichkeitsbereichs (-30 dBu bis 0 dBu) detektiert wird, wird der interne Schaltvorgang ausgelöst. Diese automatische, sprach- oder signalgesteuerte (VOX) Aktivierung macht manuelle Eingriffe überflüssig und ist ideal für Automatisierungsprozesse in professionellen Audio-Video-Installationen, wie zum Beispiel bei Durchsagesystemen oder Konferenzschaltungen.
Feinjustierbare Empfindlichkeit und Haltezeit
Das Modul bietet flexible Anpassungsmöglichkeiten an verschiedene Signalquellen und Systemanforderungen. Über ein präzise einstellbares Multi-Turn-Potentiometer kann die Eingangsempfindlichkeit exakt auf den anliegenden Audiopegel abgestimmt werden. Ein zweites Potentiometer ermöglicht die Einstellung der Abfallverzögerung (Delay) von 0,5 bis 5 Sekunden. Diese Verzögerung verhindert, dass das Relais bei kurzen Sprechpausen oder Signalunterbrechungen sofort wieder abfällt, was einen stabilen und unterbrechungsfreien Betrieb gewährleistet.
Flexibilität
Innovation
Vielseitige Relaiskontakte und Steuermöglichkeiten
Der ST-ACR1 ist mit einem robusten, potentialfreien DPDT (Doppelpol-Umschaltkontakt)-Relais ausgestattet. Dies bietet eine hohe Flexibilität, da es sowohl zur Steuerung von externen Geräten (wie Stromschaltern oder Signalleuchten) als auch direkt zum Umschalten von Audiosignalen selbst genutzt werden kann. Darüber hinaus verfügt das Gerät über einen Open-Collector-Slave-Ausgang, der es erlaubt, den Schaltzustand an andere kompatible RDL-Module oder externe Logikschaltungen zu übermitteln, was die Integration in komplexere Steuerungssysteme vereinfacht.
Kompaktes Design für professionelle Installationen
Als Teil der bewährten "STICK-ON®"-Serie von RDL zeichnet sich das ST-ACR1 durch seine extrem kompakte Bauweise aus. Das Modul kann unauffällig an Wänden, unter Tischen oder in Geräteracks montiert werden. Die einfache und robuste Bauweise mit Schraubklemmenanschlüssen für alle Signale sorgt für eine schnelle und sichere Installation in professionellen Broadcast- und AV-Umgebungen.
Produktdetails
Features:
Automatische Signalerkennung (VOX):
Das Gerät schaltet automatisch ein integriertes Relais, sobald ein ausreichend starkes Audiosignal im Line-Pegel-Bereich erkannt wird. Dies eliminiert die Notwendigkeit einer manuellen Steuerung und ist ideal für Automatisierungsaufgaben.
Einstellbare Parameter:
Zwei Multi-Turn-Potentiometer erlauben die präzise Anpassung der Eingangsempfindlichkeit an verschiedene Quellpegel und die Einstellung der Verzögerungszeit, bevor das Relais nach Ausbleiben des Audiosignals wieder abfällt, was Fehltriggerungen durch kurze Pausen verhindert.
Flexible Schaltkontakte:
Die robusten DPDT-Relaiskontakte können sowohl zum Schalten von Audiosignalen selbst als auch zur Fernsteuerung von externen Geräten oder Niederspannungsstromkreisen verwendet werden.
Zusätzlicher Steuerausgang und -eingang:
Der Open-Collector-Slave-Ausgang bietet zusätzliche Flexibilität zur Ansteuerung von Indikatoren oder zur Verbindung mit anderen RDL-Modulen. Derselbe Anschluss kann auch als Eingang genutzt werden, um das Relais manuell zu aktivieren.
Robuste Bauweise:
Als Teil der RDL STICK-ON®-Serie ist das Modul kompakt, feuchtigkeits- und vibrationsbeständig gebaut und bietet einfache Montagemöglichkeiten durch seine "Stick-On"-Laschen.
Technische Spezifikationen:
- Audio-Eingangsimpedanz: 10 kΩ symmetrisch (Bridging).
- Eingangsempfindlichkeit: Einstellbar von -30 dBu bis 0 dBu.
- Aktivierungszeit (Response Time): 25 ms.
- Nachlaufzeit (Release Delay): Einstellbar von 0,5 bis 5,0 Sekunden.
- Rückschaltverzögerung (Retrigger Delay): 250 ms.
- Relais-Kontakte: Doppelpol-Umschaltkontakt (DPDT).
- Maximale Schaltleistung: 60 W, 125 VA.
- Maximale Schaltspannung: 220 Vdc, 250 Vac.
- Maximaler Schaltstrom: 2 A.
- Steuerausgang (Open Collector): 25 mA, geeignet für Anzeigen oder andere RDL-Module.
- Stromversorgung: 24 Vdc (GND-referenziert) bei 50 mA.
- Abmessungen (H x B x T): 1,7 cm x 7,6 cm x 3,9 cm (0.7" x 3" x 1.6").
- Betriebsumgebung: 0° C bis 55° C.
Lieferumfang:
- RDL ST-ACR1 Modul: Das eigentliche audiogesteuerte Relaismodul selbst, in einer einfachen Kartonverpackung.
- Bedienungsanleitung: Eine detaillierte Anleitung zur Verdrahtung und zum Betrieb.
- Montagelaschen: Das Modul verfügt über integrierte, ineinandergreifende Montagelaschen an der Basis, die eine einfache Befestigung auf Oberflächen oder in optionalen Racksystemen ermöglichen.
| Herkunftsland | Vereinigte Staaten von Amerika |
|---|---|
| Zolltarifnummer | 85364900 |
| EAN | 813721011152 |
| Marke | RDL |
