RDL SF-TPRS12A - Line-Level Sender/Receiver

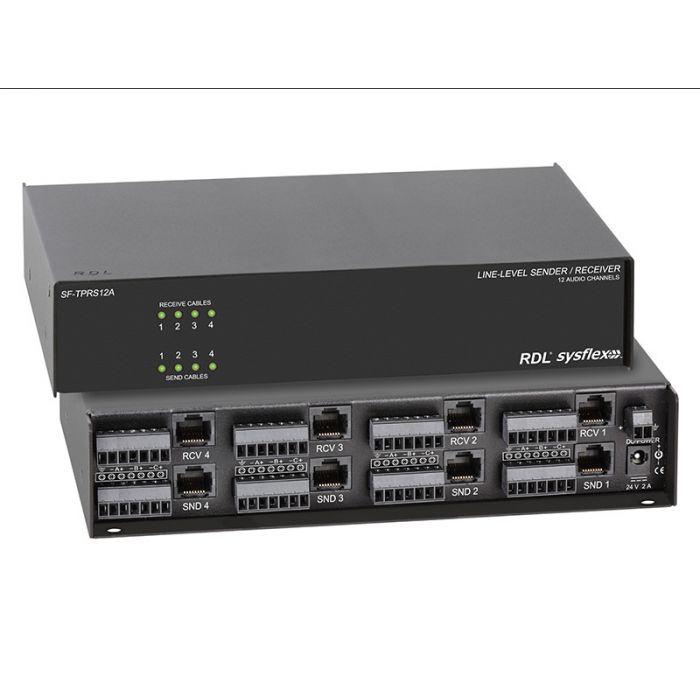

Das SF-TPRS12A ist ein Format-A-Chassis, das vier Audio-Senderabschnitte mit drei Signalpaaren und vier Audio-Empfangsabschnitte mit drei Signalpaaren bietet.

Senderabschnitt

Der SF-TPRS12A bietet vier Audio-Senderabschnitte, die mit Twisted-Pair-Produkten im RDL-Format-A kompatibel sind. Drei +4 dBu symmetrische Linepegel-Quellen können an jeder Sektion über eine abnehmbaren

Empfängerabschnitt

Das SF-TPRS12A bietet vier Audioempfangsabschnitte, die mit Twisted-Pair-Produkten im RDL-Format-A kompatibel sind. Jede Sektion empfängt bis zu drei Audioquellen und stellt drei Ausgänge bereit, die den Signalpaaren A, B und C entsprechen. Ein Pufferverstärker in Studioqualität speist symmetrische +4 dBu-Ausgänge über einen abnehmbaren Schraubanschlussblock. Der SF-TPRS12A verfügt über Brücken-Eingänge, sodass er an die LOOP OUT-Buchse anderer Empfänger angeschlossen werden kann. Die in allen FORMAT-A-Twisted-Pair-Empfängern verwendeten Brücken-Eingangsschaltungen ermöglichen den Anschluss von bis zu 10 Empfängerausgängen für jedes Kabelpaar

Gemiensame Eigenschaften

Der SF-TPRS12A kann direkt über eine 24-V-Gleichstromversorgung mit Strom versorgt werden, entweder über die Strombuchse oder den abnehmbaren Schraubanschlussblock. Die am Modul angeschlossene lokale Stromversorgung wird auch allen Modulen zugeführt, die an die acht RJ45-Buchsen angeschlossen sind. Die Stromversorgung für jeden RJ45-Anschluss ist durch eine automatisch rückstellende Sicherung gegen Verdrahtungsfehler geschützt. Grüne LEDs auf der Frontplatte zeigen an jeder RJ45-Buchse eine gültige Betriebsspannung an

Eingänge (12):
20 kΩ symmetrisch
Eingangsanschlüsse:
Entfernbarer Schraubanschlussblock (symmetrisch)
Eingangspegel:
+4 dBu symetrisch, +22 dBu max.
Format-A Signalpaare (3):
A, B, C
Ausgang:
RDL TP Format-A
Ausgangsanschlüsse:
RJ45-Buchse
Frequenzgang:
10 Hz bis 50 kHz (± 0,1 dB)
Klirrfaktor (THD+N):
< 0,005%
Rauschabstand (bezogen auf +4 dBu):
> 90 dB
Übersprechen:
< 85 dB (20 Hz bis 20 kHz)
Übersteuerungsreserve (bezogen auf +4 dBu):
> 18 dB
Gleichtaktunterdrückung:
> 60 dB (50 Hz bis 150 Hz
Eingänge (4):
RDL Format-A
Eingangsanschlüsse:
RJ45-Buchse
Format-A Signalpaare (3):
A, B, C (pro Abschnitt)
Ausgänge: (12):
150 Ohm symmetrisch
Ausgangsanschlüsse:
Entfernbarer Schraubanschlussblock (symmetrisch)
Ausgangspegel:
+4 dBu symetrisch, +22 dBu max.
Frequenzgang:
10 Hz bis 50 kHz (± 0,1 dB)
Klirrfaktor (THD+N):
< 0,005%
Rauschabstand (bezogen auf +4 dBu):
> 90 dB
Übersprechen:
Unterhalb des Rauschpegels (20 Hz bis 20 kHz, +4 dBu Eingangspegel)
Übersteuerungsreserve (bezogen auf +4 dBu):
> 18 dB
Gleichtaktunterdrückung:
> 80 dB (50 Hz bis 150 Hz)
Gemeinsame Eigenschaften
Anzeigen (8):
Betriebsspannung (1 pro RJ45-Buchse)
Betriebsspannungsanschlüsse (2):
Buchse; Entfernbarer Schraubanschlussblock
Ambient Operating Environment:
0° C to 55° C
Spannungsversorgung:
24 Vdc / 400 mA plus connected loads (1,6 A max)
Abmessungen:
Breite 22,2 cm ; Höhe 5,71 cm; Tiefe 17,8 cm
Paketart:
Karton
Paketabmessungen:
24,1 cm ; 5,71 cm ; 17,8 cm
Versandgewicht:
1,2 kg
WEEE Gewicht:
1,04 kg
HS Code:
8543.70.9960
