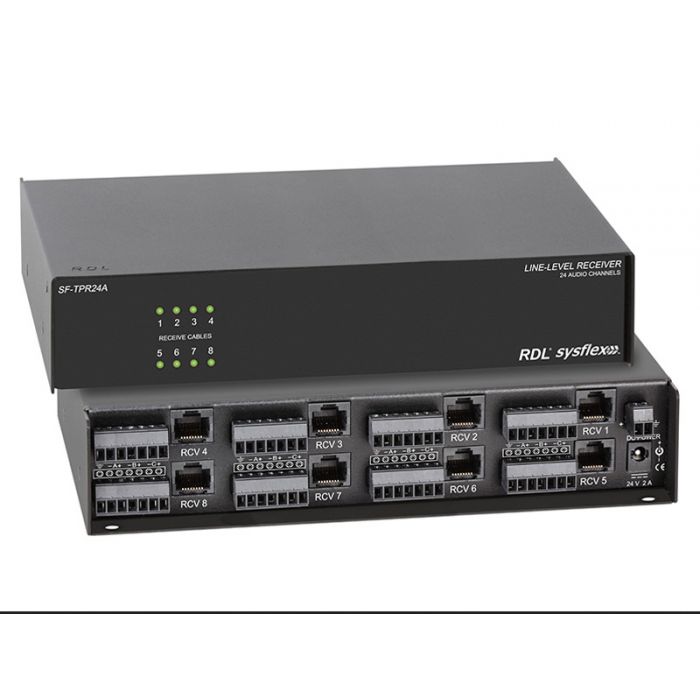

RDL SF-TPR24A - Line-Level Receiver

Das SF-TPR24A ist ein Audio-Empfangschassis mit acht Abschnitten, das mit RDL-Format-A Twisted-Pair-Produkten kompatibel ist. Jede Sektion empfängt bis zu drei Audioquellen und stellt drei Ausgänge bereit, die den Signalpaaren A, B und C entsprechen. Ein Pufferverstärker in Studioqualität speist symmetrische +4 dBu-Ausgänge über einen abnehmbaren Schraubanschlussblock.

Der SF-TPR24A verfügt über Brücken-Eingänge, sodass er an die LOOP OUT-Buchse anderer Empfänger angeschlossen werden kann. Die in allen FORMAT-A-Twisted-Pair-Empfängern verwendeten Brücken-Eingangsschaltungen ermöglichen den Anschluss von bis zu 10 Empfängerausgängen für jedes Kabelpaar. Die Möglichkeit mehrerer Empfängerstandorte verleiht dem Design von Audio-Routing-Systemen mit RDL FORMAT-A-Produkten eine enorme Flexibilität.

Der SF-TPR24A kann direkt über eine 24-V-Gleichstromversorgung mit Strom versorgt werden, entweder über die Strombuchse oder den abnehmbaren Schraubanschlussblock. An das Modul angeschlossene lokale Stromversorgung wird auch allen Modulen zugeführt, die an die acht INPUT RJ45-Buchsen angeschlossen sind. Grüne LEDs auf der Frontplatte zeigen an jeder RJ45-Buchse eine gültige Betriebsspannung an.

Eingänge (8):
RDL Format-A
Eingangsanschlüsse:
RJ45-Buchse
Format-A Signalpaare (3):
A, B, C (pro Abschnitt)
Ausgänge (24):
150 Ω symmetrisch
Ausgangsanschlüsse:
Entfernbarer Schraubanschlussblock (symmetrisch)
Ausgangspegel:
+4 dBu symetrisch, +22 dBu max.
Frequenzgang:
10 Hz bis 50 kHz (± 0,1 dB)
Klirrfaktor (THD+N):
< 0,005%
Rauschabstand (bezogen auf +4 dBu):
> 90 dB
Übersprechen:
Unterhalb des Rauschpegels (20 Hz bis 20 kHz, +4 dBu Eingangspegel)
Übersteuerungsreserve (bezogen auf +4 dBu):
> 18 dB
Gleichtaktunterdrückung:
> 80 dB (50 Hz bis 150 Hz)
Anzeigen (8):
Betriebsspannung (1 pro RJ45-Buchse)
Betriebsspannungsanschlüsse (2):
Buchse; Entfernbarer Schraubanschlussblock
Betriebstemperaturbereich:
0° C bis 55° C
Spannungsversorgung:
24 Vdc / 360 mA plus angeschlossene Lasten (1,6 A max)
Abmessungen:
Breite 22,2 cm ; Höhe 5,71 cm; Tiefe 17,8 cm
Paketart:
Karton
Paketabmessungen:
24,1 cm ; 5,71 cm ; 17,8 cm
Versandgewicht:
1,2 kg
WEEE Gewicht:
1,05 kg
HS Code:
8543.70.9960
