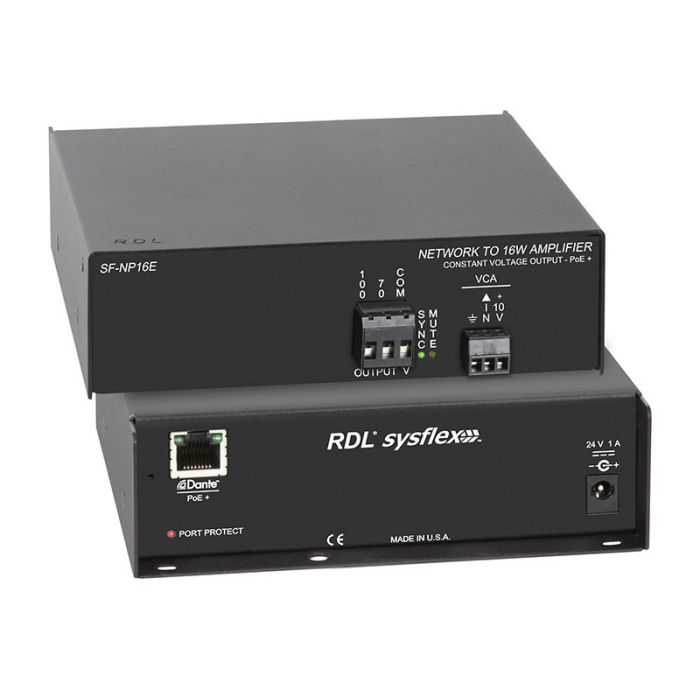

RDL SF-NP16E - Mono Audio Amplifier - Dante

Der SF-NP16E ist ein Audio-Leistungsverstärker, der einen Dante-Netzwerk-Audiokanal in einen Konstantspannungsausgang von 70 V oder 100 V umwandelt. Der Ausgang liefert 16 Watt für einen digitalen Netzwerk-Audiopegel von 0 dBFS. Zum Konfigurieren des Moduls ist keine spezielle Software erforderlich.

Der SF-NP16E ist für den Betrieb an einer PoE + -fähigen Netzwerk-Switch ausgestattet. Der SF-NP16E kann von einem externen, separat erhältlichen 24-VDC-Netzteil gespeist werden.

Wenn ein mit PoE + betriebenes Gerät plötzlich höhere Leistung als erlaubt von einem PoE + -Port fordert, kann dieser die PoE + Ausgangsspannung abschalten, was zu einer längeren Unterbrechung des Gerätebetriebs führt. Der SF-NP16E überwacht die aufgenommene Leistung und begrenzt den Betriebsstrom, um den PoE + Anschluss, selbst bei extremen Rückkopplungs- oder Rechteckmodulationsbedingungen, zu schützen. Eine rote PORT PROTECT-LED auf der Rückseite blinkt, wenn der SF-NP16E den Stromverbrauch reduziert, um ein Abschalten der PoE + Spannung zu verhindern.

Der SF-NP16E verfügt über einen wahlweise Einsetzbaren internen VCA zur Einstellung des Ausgangspegels. Ein entfernbarer Klemmenblock ermöglicht den Anschluss eines externen 10 KΩ Potentiometers oder einer 0 bis 10 VDC Steuerspannung. RDL-Fernbedienungen sind erhältlich mit verschiedenen Drehreglern oder Drucktasten zur Rampensteuerung, oder Betrieb mit voreingestellten Pegeln. Die VCA-Steuerung gewährleistet eine störungsfreie Einstellung des Wiedergabepegels. Wenn keine Fernsteuerung angeschlossen wird ist der Ausgangspegel auf Maximum eingestellt.

LED- Anzeige leuchtet gelb, wenn der Ausgang stummgeschaltet ist. Die gültige Synchronisierung mit dem Dante-Netzwerk wird durch eine grüne LED angezeigt, die von der Vorderseite des Geräts aus sichtbar ist.

Der SF-NP16E ist in einem robusten, professionellen Metallgehäuse konstruiert und ist für freistehenden, oder montierten Betrieb in Racks oder auf oberflächen geeignet.

Dieses von RDL in den USA entwickeltes und hergestelltes SYSFLEX-Produkt ist für Dauerbetrieb in anspruchsvollen Installationen hervorragend geeignet. Die Vielseitigkeit der SYSFLEX-Produkte bietet enorme Flexibilität bei der Konstruktion und Installation von professionellen A / V-Systemen.

Eigenschaften:
16 Watt RMS Konstantspannungsverstärker
70 V oder 100 V Ausgang
Plenum-Konformität nach UL 2043 (Installation im Deckenzwischenraum)
Umwandlung eines Dante Kanals in Mono Konstantspannungsausgang
Wählbare Dante Sample Rates: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
0 dBFS Eingangssignal für 16 W
Automatische Begrenzung des Versorgungs Stroms zum Schutz vor POE + Port abschaltung
VCA Eingang mit Schraubanschlussblock
Externe Regelung durch 10 KΩ Potentiometer oder mit 0 bis 10 Vdc
Regelung mit RDL Fernsteuerungen
Keine spezielle Software nötig zum Betrieb des Moduls
LED Anzeige für Netzwerk Synchronisation
Klasse-D Verstärker mit hohem Wirkungsgrad
Thermisch und Kurzschlusssicher


Netzwerkanschluss:RJ45-Buchse mit Link und Speed Anzeigen
Digitalaudio Netzwerkprotokoll:Dante
Datenübertragungsrate:100 Mbps
Sample Rates:44,1 kHz, 48 kHz (Standard), 88,2 kHz, 96 kHz
Bit Auflösung:24 Bit
Referenzpegel:0 dBFS = 16 W
Leistungsverstärkerausgang:16 W RMS (70 oder 100 V)
Frequenzgang:+0/-3 dB (50 Hz bis 20 kHz)
Klirrfaktor (THD+N):< 1% (1 kHz)
Rauschabstand:> 90 dB (bezogen auf Maximalleistung); > 80 dB (bezogen auf 1/8 Maximalleistung )
Anzeigen (3):Frontplatte: Sync (grün), Verstärker stumm geschaltet (gelb); Rückplatte: Port Protect (PoE Schutz, rot), Netzwerk Link und Speed (2)
VCA:0 bis 10 Vdc Steuerung, Schraubanschlussblock (zum Einsatz mit RDL Fernsteuerungen)
Temperaturbereich:0° C bis 40° C Maximum; 20° C Empfohlen
Spannungsversorgung:24 Vdc / 1000 mA, oder PoE
PoE:Klasse 4, IEEE 802.3at (PoE +)
Abmessungen:Höhe: 1,7 Zoll 4,32 cm; Breite: 5,83 Zoll 21,6 cm; Tiefe: 6,45 Zoll 16,38 cm
Paketart:Karton
Paketabmessungen:24,13 x 17,78 x 5,72 cm.
Versandgewicht:1,42 kg
WEEE Gewicht:1,25 kg
