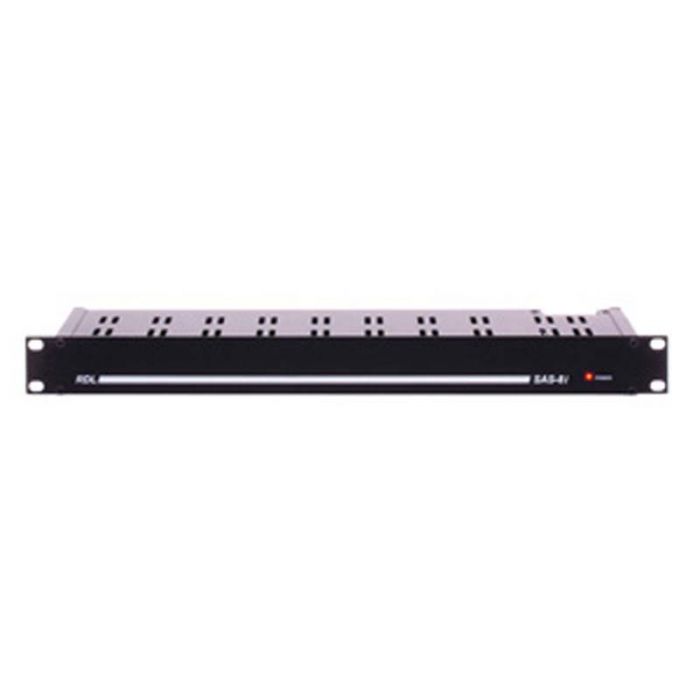

RDL SAS-8i Input-Chassis

Eigenschaften:

Eingangsmodul für SourceFlex™ Audio System.
Bis zu 8 sym. oder unsym. Quellen.
Separater Eingang für Personenruf.
Programmierbar für bis zu 8 Quellen.
Steuert SourceFlex SAS-8C oder SAS-82 an.
Anschluss an 4 SourceFlex Abhörstationen.
Maximale Lautstärke jeder Abhörstation einstellbar.
Elektronische Sicherung schützt jeden Ausgang.


Das SAS-8i ist ein Audio Eingangschassis mit 8 Eingängen und 4 Ausgängen zum Anschluss von SourceFlex Abhörstationen. Das SAS-8i dient als komplette Steuereinheit für kleine Systeme mit bis zu 4 Abhörstationen. Das System kann erweitert werden durch Anschluss von SAS-82 (2 Abhörstationen) oder SAS-8C (8 Abhörstationen). Signalanschlüsse geschehen durch Schraubanschlüsse. Pegelregler und LED VU Meter stehen für jeden Eingangskanal zur verfügung.


Audioeingänge, geschaltet (8): 100 kΩ symmetrischer oder unsymmetrischer Linepegel, Entfernbarer Schraubanschlussblock
Personenrufeingang: 100 kΩ symmetrischer oder unsymmetrischer Linepegel, Entfernbarer Schraubanschlussblock
Audioeingangspegel: -22 dBu bis +4 dBu nominal (+22 dBu max.), Wendelpotiometer mit 25 Umdrehungen
Steuereingang: Personenruf aktivierung, Kontaktschluss nach Erde
Frontplattenprogrammierung: DIP Schalter zur Wahl der Eingesetzten Kanäle
Pegelanzeige: 1 güne LED (zeigt relativen Pegel an) ; 1 rote LED (zeigt 0 dB Pegel an)
Frequenzgang: 50 Hz bis 35 kHz (±1 dB)
Klirrfktor (THD+N): < 0,1% bei 1 KHz (gemessen 20 Hz bis 20 kHz)
Steuerausgang: 24-Pin Flachkabelanschluss Durchschleifausgang zum Anschluss an SAS-82 oder SAS-8
Ausgänge für Abhörstation (4): Entfernbarer Schraubanschlussblock, 6 Pin, zum Anschluss an Abhörstation
Verstärkungsbereich: 40 dB (durch Trimmer eingestellt)
Anzeigen: LED, Betriebsspannung am Ausgangsanschluss
Spannungsversorgung: 24 Vdc / 1A, Minus an Erde
Temperaturbereich: 0° C bis 50° C
Paketart: Karton
Paketabmessungen: 52.07 x 17.15 x 5.72 cm.
Versandgewicht: 1.898 kg
WEEE Gewicht: 1.64 kg
