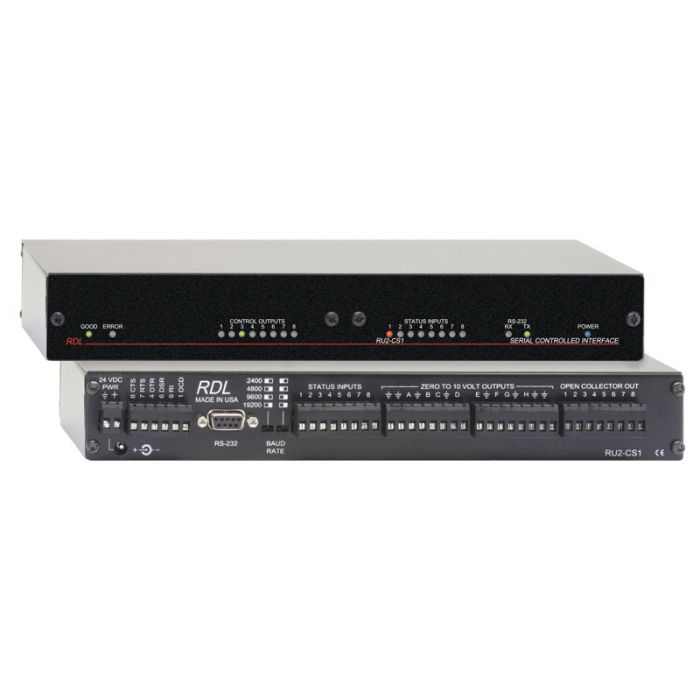

RDL RU2-CS1 Interface

Eigenschaften:

RS-232 (PC) Steuerung von RDL Modulen
Steuerung von 8 VCA Modulen
Status Eingänge für 8 Quellen
Schnittstelle mit Frontplatten LEDs
Freistehend oder für Rackmontage


Das RU2-CS1 hat 8 Open Collector Ausgänge und acht separate 0 bis 10 VDC Ausgänge zur steuerung externer VCAs oder anderer Geräte mit 0 bis 10 VDC Steuereingängen. Die acht Steuereingänge des RU2-CS2 können durch Shalter oder Open Collector bedient werden. Steuerung erfolgt durch den RS232 Anschluss eines PC. Steuerbefehle können durch ein Terminal Programm oder durch andere Software gegeben werden.

Ein Steuerbefehl vom PC kann einen beliebigen Open Collector Ausgang des RU2-CS1 aktivieren oder deaktivieren. Ein Impulsbefehl bietet einen 100 s Impulse am gewählten Ausgang. Ein aktiver Ausgang ist nach Erde durchgeschaltet.

Die Anstiegszeit und Abfallzeit können für jeden Ausgang individuell eingestellt werden. Ein Steuersignal ändert die Ausgangsspannung auf einen neuen Wert mit entsprechender Anstiegs-oder Abfallszeit. Die Ausgangsspannung kann auch direkt vom alten auf einen neuen Wert geändert werden. Ein weiteres Steuersignal kann das RU2-CS1 progammieren ein Signal abzugeben wenn der gewünschte Ausgangspannungswert erreicht ist. Jeder 0 bis 10 VDC Ausgang kann programiert werden 0 bis 5 VDC Ausgangsspannung abzugeben ohne Verlusst der Auflösung.

Das RU2-CS1 kann programmiert werden ein Meldesignal abzugeben bei jeder änderung eines Steuereingangs (low nach high oder high nach low). Entsprechende Befehle vom steuernden PC können den Status eines oder aller Steuereingänge abrfragen. Ein weiterer Befehl erlaubt erkennung eines spezfischen Status der Steuereingänge. Ein Initialisierungsbefehl stellt alle Steuerausgänge auf vorprogrammierte Werte.

Frontplatten LEDs zeigen aktive Statusingänge, Ausgänge, gesandte und empfangene Signale, Fehlerzustände und Betrtiebsspannung an.


Steuer Ein-und Ausänge: RS-232 Anschluss
Ausgänge (8): Open-Collector 64-pin Anschluss
Status Eingänge (8): Low = Activ (intern auf 5 V gezogen); MAX Eingangsspannung 24 Vdc
0 bis 10 VDC Ausgänge (8): 22 Ω Erdbezogen, 20 mA, 256 Stufen
Anstiegszeit 0 bis 10 VAusgänge: 0,5 s bis 120 s individuell programmierbar
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde 24 Vdc / 200 mA
Montage: Montage in RU-RA3 Rack Adapter oder freistehend
Abmessungen: Höhe: 1,75 Zoll 4,40 cm; Tiefe: 3,98 Zoll 10,10 cm; Breite: 11,60 Zoll 29,50 cm
Paketart: Karton
Paketabmessungen: 30.48 x 20.32 x 6.99 cm.
Versandgewicht: 1.408 kg
WEEE Gewicht: 1.168 kg
