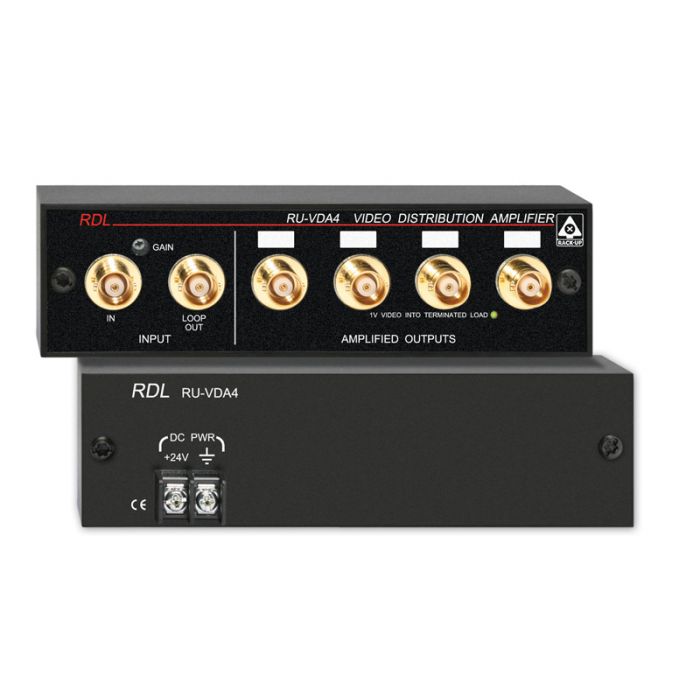

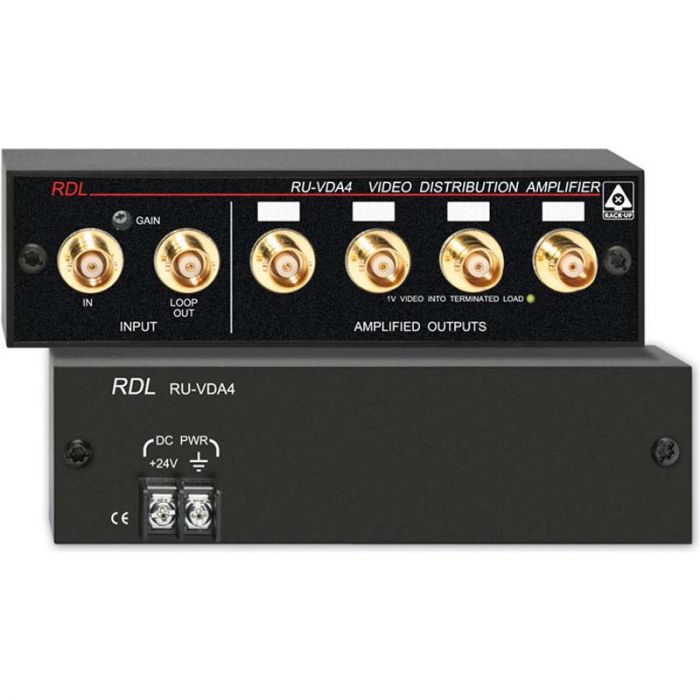

RDL RU-VDA4B Video Distribution-Amplifier

Das RU-VDA4 Modul verteilt Videosignale auf 4 Ausgänge. Die Ein- und Ausgänge des Videosignals laufen ander Vorderseite über BNC,
Cinch- oder Typ F-Buchsen (je nachModel). Die Anschlüsse für Spannungsversorgung befinden sich auf der Rückseite.

Das RU-VDA4 Modul hat zwei Buchsen in der Eingangsstufe. Eine Buchse ist für das Eingangssignal, die andere ist ein Durchschleifausgang.
Die Eingangsstufe ist in Brückenschaltung ausgelegt. Wenn ein 75 Ω Abschluss auf der Leitung benötigt wird, kann der mitgelieferte 75 Ω Abschluss
an den Durchschleifausgang angeschlossen werden.

Das Potentiometer an der Front erlaubt Einstellung der Verstärkung von - 1 dB bis +7 dB.


Eigenschaften:

Video-Verteilung mit 4 Ausgängen
Einstellbare Verstärkung
Eingangsbuchse mit Durchschleifmöglichkeit
1-Volt-Pegel Anzeige
10 MHz Bandbreite
1/3 19”, einfache Montage


Technische Daten:

Eingang: 1 kΩ in Brücke, 75 Ω mit Abschluss
Verstärkung: Einstellbar (-1 dB bis +7 dB)
Lastimpedanz: 75 Ω
Ausgänge: 1 Durchschleifausgang; 4 Verstärkerausgänge
Ausgangspegel: 1 V Spitze-Spitze an 75 Ω
Frequenzgang: 10 Hz bis 10 MHz (± 0,2 dB)
Rauschabstand: > 70 dB bezogen auf 1 V Spitze-Spitze
Ausgangsisolation: > 40 dB
Differentialverstärkung: 0,1%
Phasendifferenz: 0,1 Grad
Anschlüsse: BNC (Cinch, oder Typ F)
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 60 mA
Ambessungen: Höhe: 1,7 Zoll 4,3 cm; Breite: 5,8 Zoll 15 cm; Tiefe: 3,0 Zoll 7,7 cm
Paketart: Karton
Paketabmessungen: 11.11 x 17.78 x 5.72 cm.
Versandgewicht: 0.422 kg
WEEE Gewicht: 0.302 kg
