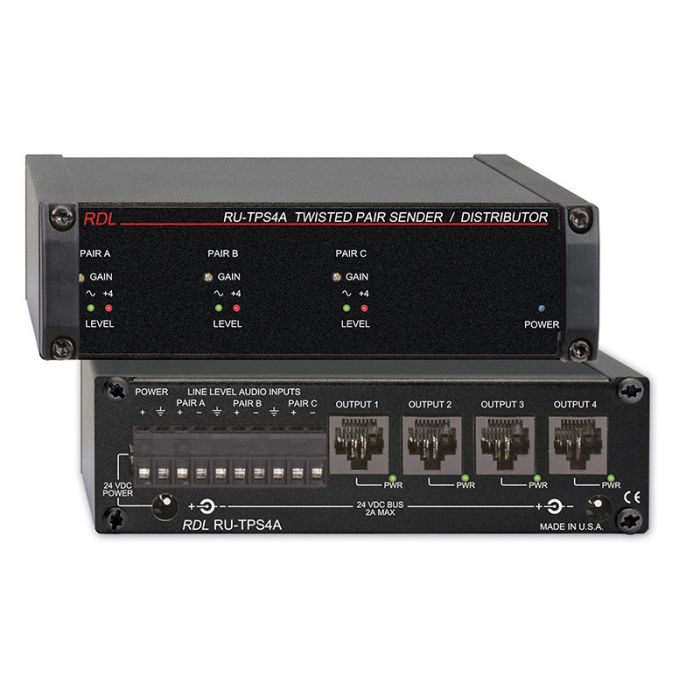

RDL RU-TPS4A Sender/Distributor

Eigenschaften:

Sym. oder unsym. Linepegeleingänge
Pegeleinstellung für jedes Kabelpaar (A, B und C)
LED VU Meter für jedes Format-A Kabelpaar
Ausgangsbuchsen speisen alle Format-A Empfängermodule
RU-TPS4A kann 4 Twisted Pair Kabel speisen
Versorgt angeschlossene Empfängermodule mit Spannung
Blaue LED zeigt Betriebsspannung an
Grüne LED zeigt Betriebsspannung an RJ45 Buchsen an
Betreibsspannung lässt sich durchschleifen
Kompakte Montage mit RDL RACK-UP Serie Montagezubehör


Das RU-TPS4A ist ein Signal-und Betriebsspannungs Verteilermodul zum Betrieb mit RDL Format-A Twisted Pair Produkten. Drei symmetrische oder unsymmetrische Linepegel Signalquellen können durch den Schraubanshlussblock an das Modul angeschlossen werden. Treiberverstärker in Studioqualität speisen die vier RJ45 Buchsen an der Rückplatte. Drei RDL Zwei-LED VU Meter an der Frontplatte erlauben optimale Einstellung der Betriebspegel der einzelnen FORMAT-A Kabelpaare. Trimmer neben jedem VU-Meter erlauben korrekte Ausgangspegeleinstellung für Eingangspegel im Beriech von -16 dBV bis + 8 dBu. Bis zu drei Module können in einem RDL Rackadapter montiert werden. Installationen die mehr als 4 Verteilerausgänge benötigen können erstellt werden in dem RU-TPDA Verteiler zusätzlich eingesetzt werden. Die mitgelieferten Durchschleifkabel erlauben es Betriebsspannung an weitere Module durch zu schleifen so das mehrere Module von einem Netzteil betrieben werden können. Das RU-TPS4A wird von einem 24 Vdc Netzteil betrieben das entweder durch Hohlklinke oder an Schraubklemmen angeschlossen wird. Das angeschlossene Netzteil speist alle Module die an die RJ45 Buchsen angeschlossen werden. Korrekte Ausgangsspannung wird für jede Buchse durch eine LED angezeigt. Bei einem eventuellen Kurzschluss geht die LED aus und eine elektronische Sicherung spricht an. Verkabelungsfehler werden somit leicht erkannt. Der Spannungsausgang jeder RJ45 Buchse ist durch eine separate automatische Sicherung geschützt. Eine zugehörige LED zeigt Betreibsspannung and den RJ45 Buchsen an.


Eingänge (3): 20 kΩ sym.
Eingangsanschluss: Steckbarer Schraubanschlussblock
Format-A Kabelpaare (3): A, B und C
Verstärkung: -4 dB bis +18 dB, einstellbar mit Wendelpotentiometer
Ausgänge (6): RDL TP Format-A
Ausgangsanschluss: RJ45 Buchse
Frequenzgang: 10 Hz bis 50 kHz (± 0,1 dB)
Klirrfaktor (THD+N): < 0,005%
Rauschabstand: > 90 dB bezogen auf +4 dBu
Übersprechen: < 90 dB (1 kHz); < 75 dB (20 Hz bis 20 kHz)
Übersteuerungsreserve: > 18 dB bezogen auf +4 dBu
Gleichtaktunterdrückung: > 80 dB (50 Hz bis 150 Hz)
Anzeigen (11): Eingangsspannung, LED (1); Ausgangsspannung, LED(4); 3 Zwei-LED VU Meter (6)
Spannungseingänge (3): Hohlklinke (2); Anschlussblock
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: 24 Vdc / 120 mA plus gespeisten Modulen
Abmessungen: Breite: 15 cm ; Höhe: 4,3 cm ; Tiefe: 8,25 cm
Paketart: Karton
Paketabmessungen: 11.11 x 17.78 x 5.72 cm.
Versandgewicht: 0.497 kg
WEEE Gewicht: 0.401 kg
