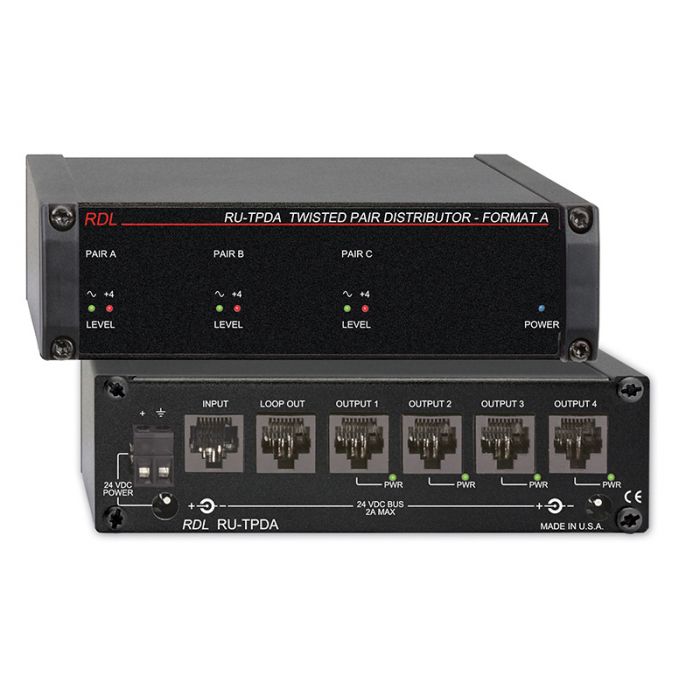

RDL RU-TPDA Distributor

Eigenschaften:

Nimmt Signale von Format-A Sendermodulen an
Ausgang speist alle Format-A Empfängermodule
Vier Twisted Pair Kabel können gespeist werden
Erweiterbar durch Anschluss weiterer Verteiler an LOOP OUT
Betriebsspannung kann durchgespeist werden
Versorgt angeschlossene Module mit Betriebsspannung
LED VU Meter zeigen Signalpegel für Signalpaare an
Blaue LED an der Frontplatte zeigt Betriebsspannung an
Grüne LED zeigt Betriebsspannung an den RJ45 Buchsen an
Kompakte Montage mit RACK-UP® Serie Montagezubehör


Das RU-TPDA ist ein Verteiler mit vier Ausgängen zum Einsatz mit RDL Format-A Twisted Pair Produkten. Die RJ45 Eingangsbuchse kann Signale von einem oder mehreren Format-A Sendermodulen annehemen. Die LOOP OUT Buchse erlaubt Anschluss eines weiteren Verteilers. Es können bis zu zehn RU-TPDA Module an einander angeschlossen werden um 40 Ausgänge zur Verfügung zu stellen. Erweiterung ist möglich wenn ein Verteilerausgang benutzt wird bis zu zehn weitere Verteilereingänge an zu steuern. Drei RDL zwei-LED VU-Meter auf der Frontplatte zeigen die Signalpegel der einzelnen Format-A Kabelpaare an. Spannungseingänge auf beiden Seiten des Moduls vereinfachen Speisung eines installierten Moduls. Die mitgelieferten Durchschleifkabel erlauben es Betriebsspannung an weitere Module durch zu schleifen so das mehrere Module von einem Netzteil betrieben werden können. Das RU-TPDA wird von einem 24 Vdc Netzteil betrieben das entweder an eine der Hohlklinken oder an Schraubklemmen angeschlossen wird. Das angeschlossene Netzteil speist alle Module die an die RJ45 Buchsen angeschlossen werden. Korrekte Ausgangsspannung wird für jede Buchse durch eine LED angezeigt. Bei einem eventuellen Kurzschluss geht die LED aus und eine elektronische Sicherung spricht an. Verkabelungsfehler werden somit leicht erkannt. Der Spannungsausgang jeder RJ45 Buchse ist durch eine separate Sicherung geschützt die sich automatisch nach entfernen eines Kurzschlusses zurück stellt. Eine zugehörige LED zeigt korrekte Betreibsspannung and den RJ45 Buchsen an.


Eingang: RDL TP Format-A
Eingangsanschluss: RJ45 Buchse
Format-A Kabelpaare (3): A, B und C
Format-A Ausgang: RJ45 LOOP OUT Buchse
Ausgänge (4): RDL TP Format-A
Ausgangsanschluss: RJ45 Buchse
Frequenzgang: 10 Hz bis 50 kHz (± 0,1 dB)
Klirrfaktor (THD+N): < 0,005%
Rauschabstand: > 90 dB bezogen auf +4 dBu
Übersprechen: < 90 dB (1 kHz); < 75 dB (20 Hz bis 20 kHz)
Übersteuerungsreserve: > 18 dB bezogen auf +4 dBu
Gleichtaktunterdrückung: > 80 dB (50 Hz bis 150 Hz)
Anzeigen (11): Eingangsspannung, LED (1); Ausgangsspannung, LED(4); 3 Zwei-LED VU Meter (6)
Spannungseingänge (3): Hohlklinke (2); Anschlussblock
Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: 24 Vdc / 120 mA plus gespeisten Modulen
Abmessungen: Breite:15 cm ; Höhe: 4,3 cm ; Tiefe: 8,25 cm
Paketart: Karton
Paketabmessungen: 11.11 x 17.78 x 5.72 cm.
Versandgewicht: 0.49 kg
WEEE Gewicht: 0.39 kg
