RDL RU-SQ6A Sequencing-Controller

Eigenschaften:

Steuerungen von sequentiellen Schaltvorgängen
Einstellbare Zeitintervalle
Open-collector Steuerausgänge
Relaisausgänge
Sechs separate Ausgänge
Sure-Lok™ Überwachung

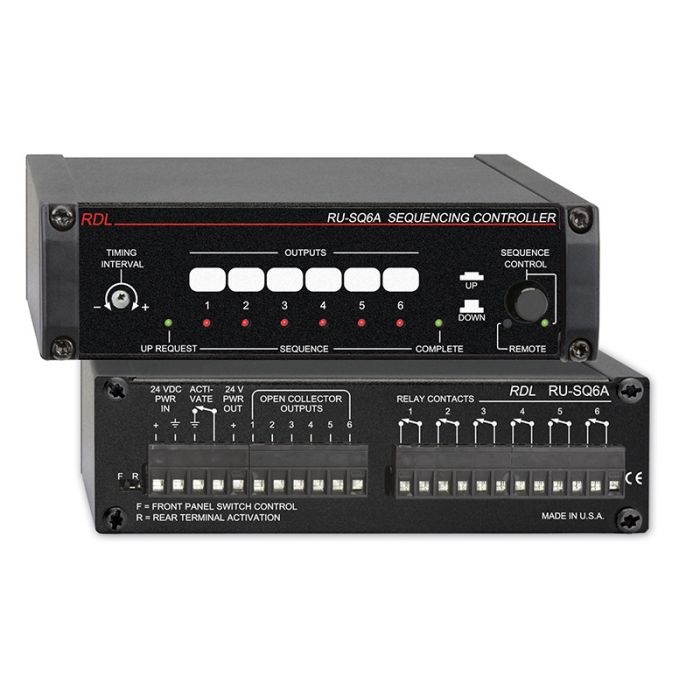

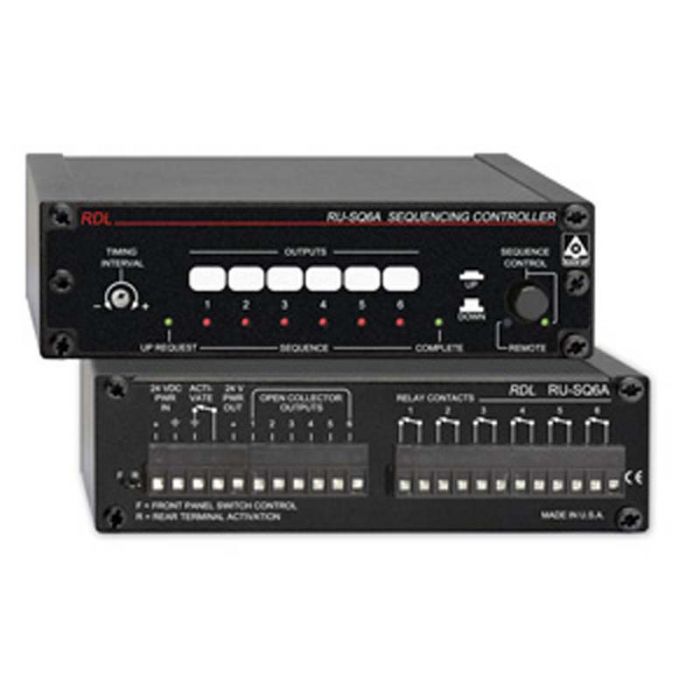

Das RU-SQ6A ist die ideale Wahl für Installationen in denen sequenzielle Ein-und Ausschaltvorgänge benötigt werden. Anschluss an den Steuereingang und die Steuerausgänge werden and der Rückplatte durch Schraubaunschlussblöcke hergestellt.

Jeder Ausgang steht als Relaiskontakt oder als Open Collector mit 50 mA Maximalstrom zur Verfügung. Die Relaiskontakte können benutzt werden andere Geräte zu steuern. Durch den TIMING INTERVAL Regler and der Frontplatte kann der Zeitintervall der Schaltvorgänge von 1 bis 10 Sekunden eingestellt werden. Durch LEDs an der Frontplatte wird der Schaltzustand der Ausgänge angezeigt. Der interne Microcontroller sichert genaue Zeitintervalle.

Der SEQUENCE CONTROL Schalter wählt ob das Modul ferngesteuert oder direkt betrieben wird. Stellung dieses Schalters wird and der Frontplatte angezeigt. Wird der ACTIVATE Anschluss nach Erde durchgeschaltet oder der SEQUENCE CONTROL Schalter an der Frontplatte betätigt, angezeigt durch eine LED, geht das Modul in den UP REQUEST Zustand und alle Ausgänge werden sequenziell eingeschaltet. Die Ausgänge bleiben eingeschaltet bis der Anschluss and der Rückplatte freigegeben wird oder der Schalter an der Frontplatte wieder betätigt wird wonach die Ausgänge in rückwärtiger Sequenz ausgeschaltet werden.

Wenn der ACTIVATE Anschluss mit Erde verbunden wird und das RU-SQ6A für Fernbetrieb eingestellt ist werden die Ausgänge nach anlegen der Betriebsspannung sequenziell eingeschaltet. Bei entfernung der Betriebsspannung gehen alle Ausgänge gleichzeitig aus.

Ende des Einschaltvorgangs und aktivierung der Sure-Lok™ Schaltung zur Sicherung der Schaltzustände wird durch aufleuchten der COMPLETE LED angezeigt.


Steuereingang: Externer Schließkontakt < 2,5 mA / 24 Vdc
Schaltinterval: Einstellbar von 1 s bis 10 s nominal
Anzeigen (10):
Rote LEDs zeigen Ausgang eingeschaltet an (6)
Grüne LED zeigt Einschaltsequenz an
Grüne LED zeigt Einschaltsequenz beendet an
Rote / grüne LEDs zeigen Fern- oder Direktbetrieb an
24 Vdc Ausgang: 1,1 A max. , Betriebsstrom minus 100 mA
Open Collector (6): 50 mA konstant; 200 mA kurzzeitiges max.
Relaisausgänge (6): Schließkontakt (geschlossen bei aktiviertem Ausgang)
Maximale Schaltleistung: 60 W (220 Vdc, 125 Vac, 2A)
Maximale Schaltspannung: 220 Vdc, 250 Vac
Maximaler Schaltstrom: 2 A
Maximaler Laststrom: 3 A
Temperaturbereich: 0° C bis 50° C
Spannungsversorgung: 24 Vdc / 100 mA (inklusive angeschlossenen Lasten am 24 Vdc Auspang)
Abmessungen: Höhe: 1,7 Zoll 4,3 cm; Länge: 5,8 Zoll 15,0 cm; Tiefe: 3,45 Zoll 8,8 cm
Paketart: Karton
Paketabmessungen: 11.11 x 17.78 x 5.72 cm.
Versandgewicht: 0.503 kg
WEEE Gewicht: 0.395 kg
