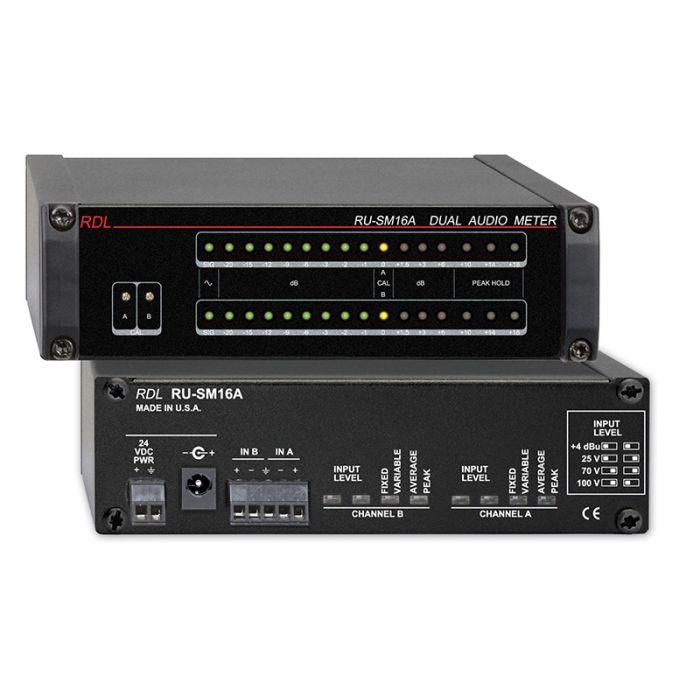

RDL RU-SM16A Audio-Meter

Eigenschaften:

Prezisions Audiopegelanzeige
Anzeige mit 16 LEDs
Stereoanzeige oder zweifach Monoanzeige
Linepegel, Lautsprecher oder 25/70/100 V Audioeingang
Wählbare geeichte oder variable Eingänge
Individuelle Regler für jeden Kanal
Wählbare Spitzen- oder Mittelwertanzeige
Peak-Hold Anzeige für +10, +14, +18 dB


Das RU-SM16A ist die ideale Wahl für Systeme in welchen eine Audiopegelanzeige benötigt wird, oder nachgerüstet werden soll. Das RU-SM16A hat zwei separate Eingänge. Jeder Eingang kann unsymmetrische Consumersignale, symmetrische Signale, Signale von Leistungsverstärkern sowie von Konstantspannungsverstärkern (25 V, 70 V oder 100 V) annehmen. Alle Anschlüsse sind an Schraubanschlussblöcken.

Mittels Schalter an der Rückseite kann variable oder geeichte Eingangsempfindlichkeit für die Bereiche 25V, 70V, 100V und +4 dBu angewählt werden. In der variablen Schalterposition dient das Potentiometer an der Frontplatte zur Pegeleinstellung.

Schalter an der Rückseite erlauben dem Installatuer die Anzeige auf Spitzenwert oder Mittlewert einzustellen. In Stereo-Anwendungen wird für beide Kanäle entweder Spitzenwert- oder Mittelwertanzeige gewählt. In Mono-Anwendungen kann es von Vorteil sein beide Anzeigen an die Quelle anzuschliessen und eine auf Mittelwertanzeige und die andere auf Spitzenwertanzeige einzustellen. Die obersten drei LEDs (+10, +14, +18) sind immer im PEAK HOLD Modus.

Das RU-SM16A verwended helle LEDs für gute Sichtbarkeit. Beide Kanäle haben ein beschriftbares Feld zur Kennzeichnung der angeschlossenen Quelle.


Eingänge (2): Linepegel oder Lautsprecherpegel
Eingangsimpedanz: > 40 kΩ symmetrisch oder unsymmetrisch
0 dB Kalibrierung: Geeicht oder einstellbar (durch Schalter wählbar)
Eingangspegel (geeicht):
+4 dBu (+4 Schalterstellung, für 0 dB Anzeige)
25 V* (25 V Schalterstellung, für 0 dB Anzeige)
70 V* (70 V Schalterstellung, für 0 dB Anzeige)
100 V* (100 V Schalterstellung, für 0 dB Anzeige)
Eingangspegel (einstellbar):
-24 dBu bis +12 dBu (+4 Schalterstellung, für 0 dB Anzeige)
2 V bis 90 V* (25 V Schalterstellung, für 0 dB Anzeige)
4 V bis 90 V* (70 V Schalterstellung, für 0 dB Anzeige)
5 V bis 100 V* (100 V Schalterstellung, für 0 dB Anzeige)
*Anschluss an Ausgänge von Konstantspannungs- oder Leistungsverstärkern (4 Ohm, 8 Ohm)
Frequenzgang der Anzeige: 20 Hz bis 20 kHz
Anzeigen: SIG, -20, -15, -12, -9, -6, -3, -2, -1, 0, +1.5, +3, +6, +10, +14, +18 (+10, +14, +18 nur PEAK HOLD Anzeigen)
Ansprechzeit: Durch Schalter für jeden Kanal wählbar PEAK oder AVG (Spitzenwert oder Mittelwert)

Spitzenwertanzeige Mittelwertanzeige
Anstiegszeit (10% - 90%): 50 us: 130 ms
Anstiegszeit (0% - 100%): 60 us 300 ms (VU Charakteristik)
Abfallzeit (90% - 10%): 65 ms 185 ms
Abfallzeit (100% - 0%): 100 ms 300 ms (VU Charakteristik)

Temperaturbereich: 0° C bis 55° C
Spannungsversorgung: Minus an Erde, 24 Vdc / 250 mA
Paketart: Karton
Paketabmessungen: 15.24 x 15.24 x 6.67 cm.
Versandgewicht: 0.547 kg
WEEE Gewicht: 0.438 kg
